【三片式衛生級對焊球閥】派司克品牌.質量保證，派司克閥業全方面介紹三片式衛生級對焊球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列衛生級球閥。
|
三片式衛生級對焊球閥產品簡述：
|
|
高平臺三片式衛生級對焊球閥可以滿足食品、生物制藥領域各種介質的要求，其光滑、無縫、自動排空手工藝流體通道還適用于蒸汽踏它就地清洗的需要，衛生級球閥在制造加工過程中嚴格按衛生級要求進行質量臨控，是為GMP要求而制造的。
|
|
|
三片式衛生對焊球閥工作原理：
|
|
三片式衛生級對焊球閥通過90度旋轉手柄，帶動有貫通腔的制造球體，以便開啟或關閉閥門，從而實現控制介質流量。衛生級全包球閥可分低平臺（手動控制）和高平臺兩種（氣動控制）,球閥平臺采用ISO-5211標準,拆裝清洗容易,不形成殘留。
|
|
|
|
三片式衛生級對焊球閥設計標準：
|
三片式衛生級對焊球閥標準：ISO5211 .ISO2037-92 (DIN、IDF、SMS、3A)
對焊球閥試驗和檢驗標準：GBT13927-2008
全流 1/2"~4"(DN15~DN100)
全流三片式卡箍式衛生級球閥
● 防爆中軸
●卡箍式
●無滯留設計
●閥桿密封填料自補償裝置
●工作壓力:DN15~DN100 800psi
●適用溫度范圍: -20 to 180℃
●掛鎖裝置
●材質：不銹鋼304,316L
●密封件：PTFE
●設計標準：ISO5211 .ISO2037-92
●試驗和檢驗標準：GBT13927-2008
|
|
|
|

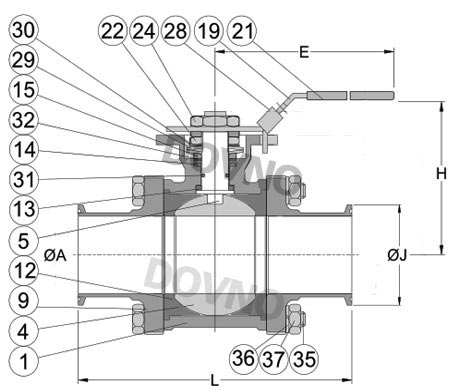

三片式衛生級對焊球閥結構圖：
|
|
|
|
|
三片式衛生級對焊球閥主要材料表：
|
|
NO.
|
部件名稱
|
材料 MATE RIAL
|
|
1
|
本體
|
ASTM A351 Gr.CF8M SS304/SS316L
|
|
4
|
球
|
SS316
|
|
5
|
中軸
|
SS316
|
|
9
|
側蓋
|
ASTM A351 Gr.CF8M SS304/SS316L
|
|
12
|
球墊
|
RTFE
|
|
13
|
小薄片
|
RTFE
|
|
14
|
中口
|
RTFE
|
|
15
|
鐵圈
|
SS304
|
|
19
|
把手
|
SS304
|
|
21
|
把手
|
VINYL GRIP
|
|
22
|
下螺帽
|
SS304
|
|
24
|
上螺帽
|
SS304
|
|
28
|
鎖片
|
SS304
|
|
29
|
盤型華司
|
SS304-CAP
|
|
30
|
防松華司
|
SS304
|
|
31
|
O型環
|
VITON
|
|
32
|
抗磨片
|
PTFE+25%G.F
|
|
35
|
螺絲
|
SS304
|
|
36
|
彈簧華司
|
SS304
|
|
37
|
螺帽
|
SS304
|
|
|
|
|
三片式衛生級對焊球閥外形尺寸表：
|
|
SITE
|
J
|
L
|
E
|
H
|
E
|
|
1/2"
|
15
|
25.2
|
89
|
132
|
60
|
|
3/4"
|
20
|
25.2
|
101
|
132
|
64.5
|
|
1"
|
25
|
50.5
|
114
|
165
|
69
|
|
1-1/4"
|
32
|
50.5
|
125
|
170
|
74
|
|
1-1/2"
|
40
|
50.5
|
138
|
194
|
89
|
|
2"
|
50
|
64
|
156
|
194
|
97
|
|
2-1/2"
|
65
|
77.5
|
170
|
252
|
127
|
|
3"
|
80
|
91
|
197
|
252
|
135
|
|
4"
|
100
|
119
|
242
|
332
|
159
|
|
三片式衛生級對焊球閥產品特點：
三片式衛生級對焊球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按衛生級要求進行質量臨控，三片式衛生級球閥是為GMP要求而制造的。
·三片式衛生級對焊球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三片式衛生級對焊球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三片式衛生級對焊球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三片式衛生級對焊球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三片式衛生級對焊球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
