【軟密封法蘭蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹軟密封法蘭蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列軟密封法蘭蝶閥。

---

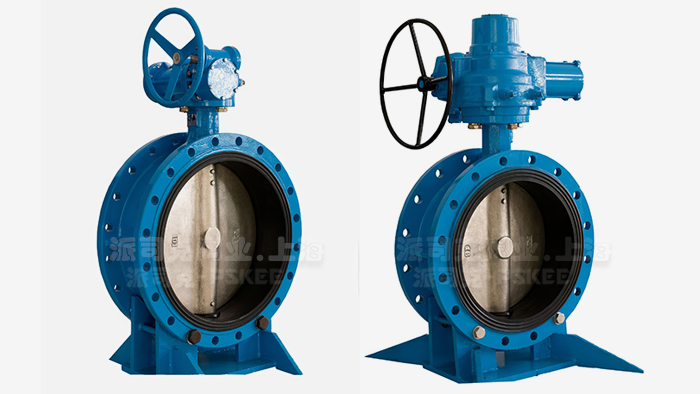

軟密封法蘭蝶閥產品簡述：

軟密封法蘭蝶閥是供水管線優產品, 綜合了法蘭蝶閥和中線對夾蝶閥的部分優點，本閥啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用。驅動方式：手動、氣動、電動。

軟密封法蘭蝶閥產品應用：

軟密封法蘭中線蝶閥適用于溫度≤120℃公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

軟密封法蘭蝶閥產品特點：

1、軟密封法蘭中線蝶閥設計新穎、合理，結構優良，啟閉迅速；雙向密封性能高，扭矩值小，零件加工性能優越。 2、操力矩小，操作方便，省力靈巧；流量特性趨于直線, 調節性能好。 3、法蘭連接安裝便捷，立式、臥式安裝均可。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長等特點。 6、閥門可用于管端作放空閥用，性能可靠。

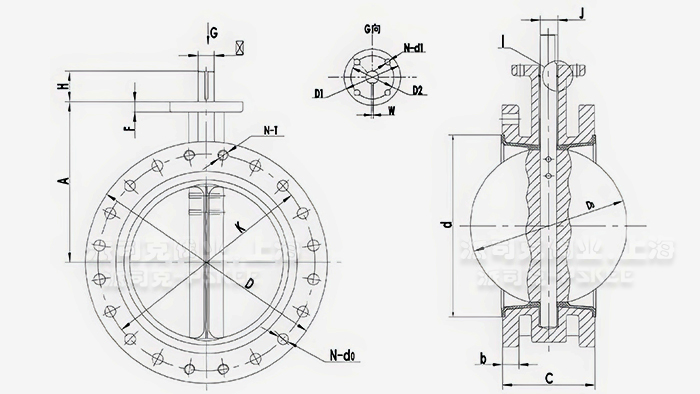

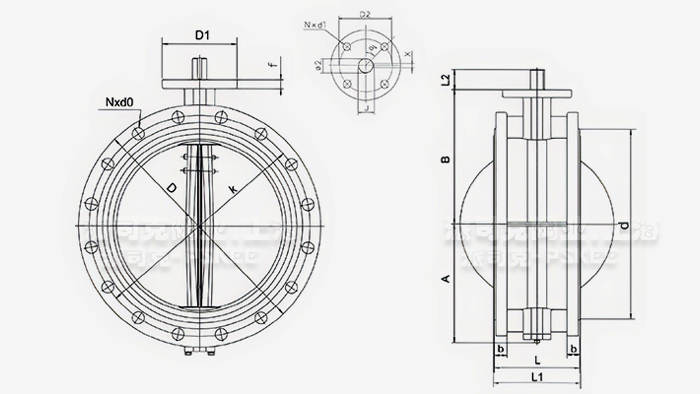

軟密封法蘭蝶閥結構尺寸圖：

國標

美標

國標軟密封法蘭蝶閥外形1.0Mpa尺寸表：

DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量kg 50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6 65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7 80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6 100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8 125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2 150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7 200 170 205 20 3 340 295 266 13 8*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8 250 198 235 22 3 395 350 319 13 12*Φ23 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7 300 223 280 24.5 4 445 400 370 20 12*Φ23 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 57.9 350 270 310 24.5 4 505 460 429 20 16*Φ23 190 194 150 125 4-Φ14 45 34.6 8 45 31.6 81.6 400 300 340 24.5 4 565 515 480 20 16*Φ28 216 221 175 140 4-Φ18 45 36.15 10 51 33.15 106 450 340 375 25.5 4 615 565 530 20 20*Φ28 222 227 175 140 4-Φ18 45 40.95 10 51 38 147 500 355 430 26.5 4 670 620 582 22 20*Φ28 229 234 175 140 4-Φ18 45 44.12 10 57 41.15 165 600 410 500 30 5 780 725 682 22 20*Φ31 267 272 210 165 4-Φ22 45 51.62 16 70 50.65 235

700 478 560 32.5 5 895 840 794 30 24*Φ31 292 299 300 254 8-Φ18 22.5 71.35 18 66 63.35 238 800 529 620 35 5 1015 950 901 30 24*Φ34 318 325 300 254 8-Φ18 22.5 71.35 18 66 63.35 475 900 584 665 37.5 5 1115 1050 1001 34 28*Φ34 330 337 300 254 8-Φ18 22.5 84 20 118 75 595 1000 657 735 40 5 1230 1160 1112 34 28*Φ37 410 417 300 254 8-Φ18 22.5 95 22 142 85 794 1200 799 917 45 5 1455 1380 1328 34 32*Φ40 470 478 350 298 8-Φ22 22.5 117 28 150 105 1290 1400 919 1040 46 5 1675 1590 1530 40 36*Φ44 530 538 415 356 8-Φ33 22.5 134 32 200 120 2130 1500 965 1050 47.5 5 1785 1700 1630 40 36*Φ44 570 580 415 356 8-Φ32 22.5 156 36 200 140 3020 1600 1045 1150 49 5 1915 1820 1700 50 40*Φ50 600 610 415 356 8-Φ32 22.5 156 36 200 140 3560 1800 1280 1290 52 5 2115 2020 1914 55 44*Φ50 670 682 475 406 8-Φ40 22.5 178 40 280 160 4620 2000 1350 1323 55 5 2325 2230 2130 55 48*Φ50 760 772 475 406 8-Φ40 22.5 178 40 280 160 6160 2200 1430 1500 60 5 2555 2440 2320 55 52*Φ56 636 648 560 483 12-Φ40 15 200 45 300 180 6730 2400 1523 1560 68 5 2760 2650 2530 55 56*Φ56 750 762 686 603 20-Φ40 9 242 50 400 220 9586

國標軟密封法蘭蝶閥外形1.6Mpa尺寸表：

DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量kg 50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6 65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7 80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6 100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8 125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2 150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7 200 170 205 20 3 340 295 266 13 12*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8 250 198 235 22 3 405 355 319 13 12*Φ28 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7 300 223 280 24.5 4 460 410 370 20 12*Φ28 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 59 350 270 310 26.5 4 520 470 429 20 16*Φ28 190 194 150 125 4-Φ14 45 36.15 10 45 33.15 86 400 300 340 28 4 580 525 480 20 16*Φ31 216 221 175 140 4-Φ18 45 40.95 10 51 37.95 119 450 340 375 30 4 640 585 530 20 20*Φ31 222 227 175 140 4-Φ18 45 45.96 12 51 42.86 165 500 355 430 31.5 4 715 650 582 22 20*Φ34 229 234 210 165 4-Φ22 45 49.22 14 57 45.72 185 600 410 500 36 5 840 770 682 22 20*Φ37 267 272 300 254 8-Φ18 22.5 57.98 15 70 53.98 263

美標軟密封法蘭蝶閥外形尺寸表：

規格size A H D0 C d b D K N-d0 N-T D1 D2 N-d1 F Φ W J 重量 mm inch Kg DN80 3 159 32 78.8 127 120 19.1 191 152.4 4-19 90 70 4-10 20 12.7 3 13.9 12.6 DN100 4 178 32 104 127 144 23.9 229 190.5 8-19 90 70 4-10 20 15.9 5 17.9 18.7 DN150 6 203 40 155.7 127 197 25.4 279 241.3 8-22.4 90 70 4-10 20 25.4 8 28.4 24.1 DN200 8 242 51 202.41 152 252 28.5 343 298.4 8-22.4 125 102 4-12 22 28.6 8 31.6 31.8 DN250 10 274 76 250.42 203 305 30.3 406 361.9 12-25.4 125 102 4-12 22 34.9 10 37.9 50.7 DN300 12 313 76 301.5 203 350 31.8 483 431.8 12-25.4 125 102 4-12 24 38.1 10 41.1 74.8 DN350 14 356 76 333.32 203 415 35.1 533 476.2 12-28.4 125 102 4-12 24 44.5 12 47.5 94.8 DN400 16 382 76 389.61 203 460 36.6 597 539.8 12-28.4 4-1 175 140 4-18 24 50.8 14 54.3 127.5 DN450 18 420 89 440.51 203 510 39.7 635 577.8 12-31.8 4-11/8 175 140 4-18 26 54 16 58 161.1 DN500 20 459 89 491.64 203 560 43 699 635 16-31.8 4-11/8 210 165 4-22 26 60.3 18 64.3 225.2 DN600 24 572 89 592.5 203 660 47.8 813 749.3 16-35.0 4-11/4 210 165 4-20 26 69.9 20 74.4 278.3

本軟密封法蘭蝶閥綜合了偏心和中線的部分優點，填補了偏心與中線閥之間的缺點。本軟密封法蘭蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用。驅動方式：手動、氣動、電動。

高性能蝶閥

法蘭蝶閥

對夾蝶閥

電動蝶閥

氣動蝶閥

三偏心蝶閥

美標蝶閥

真空蝶閥

粉體蝶閥

衛生級蝶閥

鋁合金蝶閥

蝸輪蝶閥

防結露蝶閥

伸縮蝶閥

不銹鋼蝶閥

·軟密封法蘭蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·軟密封法蘭蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·軟密封法蘭蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·軟密封法蘭蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·軟密封法蘭蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
