【D343H法蘭硬密封蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹D343H法蘭硬密封蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列法蘭硬密封蝶閥。

---

金屬硬密封法蘭蝶閥簡述：

此法蘭硬密封蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動，蝸輪桿傳動，氣動等。硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。目前，法蘭硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到廣泛地應用。閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩變大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

金屬硬密封法蘭蝶閥適用范圍:

本法蘭硬密封蝶閥適用于高、中、低壓，高溫、低溫的管路中作閉路密封裝置、節流裝置和調節裝置。雙偏心單向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。

金屬硬密封法蘭蝶閥結構特點

三偏心多層次法蘭硬密封蝶閥使用壽命長、無泄漏、節能型蝶閥，產品采用三偏心原理設計，兼具多層次結構，密封性能可靠，是通用蝶閥向中壓、中高溫領域的延伸和發展。 三偏心多層次法蘭硬密封蝶閥符合標準JB/T8527-97(金屬硬密封蝶閥)和GB/T13927-92(通用閥門壓力試驗)標準及閥門其它相關標準的規定，適用于介質溫度≤650℃的冶金、電力、石油化工、空氣、以及給排水等介質管道上作調節流量和截?cái)嗔黧w。 三偏心法蘭硬密封蝶閥閥體與管道的連接有雙法蘭連接、對夾式連接和凸耳對夾式連接三種。 1、蝶板密封圈為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能； 2、采用三維偏心結構，閥座與蝶板無摩擦，具有越關越緊的密封功能； 3、閥體密封面，采用堆焊不銹鋼、鈷基硬質合金，密封面耐磨損，使用壽命長； 4、結構獨特，操作靈活、省力、方便、不受戒指壓力的高、低影響，密封性能可靠。

金屬硬密封法蘭蝶閥密封原理：

三偏心法蘭硬密封蝶閥具有雙向無氣泡緊密關閉性能，這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的"焊接"性能，確保密封接觸的均勻一致性。 由于在雙偏心法蘭硬密封蝶閥的基礎上將閥座中間線形成一個角偏置，使得蝶閥在開啟過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面。而在關閉瞬間才會接觸并壓緊閥座密封面。當開始時，兩密封面之間形成一個與雙偏心密封蝶閥相同間隙，該類蝶閥的設計，消除了兩密封面之間的機械磨損和擦傷，使蝶閥的密封性能和壽命都得到大大提高。

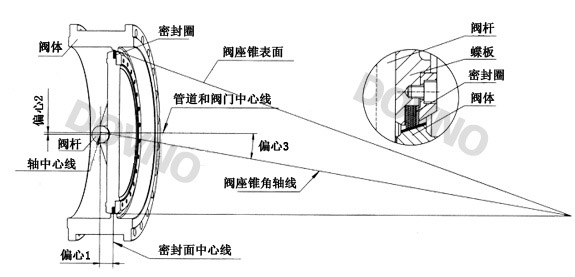

金屬硬密封法蘭蝶閥結構特征: di一個偏心：軸偏離密封面中間線 di二個偏心：軸偏離管路及閥門中間線 第三個偏心：其獨特的偏心閥座斜錐角與管路中間心的夾角，這樣，使得閥座與密封圈在閥門整個開關過程中脫離。這種結構既利用了凸輪效應，又消除了摩擦，去除了磨損和泄漏的可能。 零泄漏：三偏心蝶閥依靠安裝在蝶板上的復合不銹鋼密封圈來實現無泄漏。 零泄漏是通過蝶板上密封圈的彈性來實現的。該密封圈的總結性是通過其徑向的壓縮和柔動產生的。密封圈與閥座接觸面為斜錐面。密封圈與閥座之間的接觸角產生輕微的"楔式效應"，使密封圈發生柔動和徑向壓縮。正由于閥座與密封圈之間均勻接觸以及密封圈的柔性，使得加載在閥座上的載荷均勻，從而用小的扭矩實現嚴密的切斷。扭矩產生的彈性使得閥門嚴密關斷，而與介質流向或介質壓力無關

金屬硬密封法蘭蝶閥主要參數：

連接形式 對夾連接 對焊連接 法蘭連接 凸耳連接 公稱通徑 DN50~2000 公稱壓力(MPa) 0.25~10 閥門材料 WCB、A105、304、316、CF8等 適用介質 水、水蒸氣、空氣、油、電力等 適用溫度(℃) -29~650 設計制造 GB/T 12238、JB/T 8527 結構長度 GB/T 12221 連接法蘭 JB/T 74、GB/T 9113 壓力試驗 GB/T 13927、JB/T 9092 傳動方式 手動、蝸輪傳動、氣動、電動

金屬硬密封法蘭蝶閥技術性能規范：

設計標準 GB/T12238 API609 壓力溫度等級 GB/T12224 API609、ASME B 16.34 結構長度 GB/T12221 API609、ISO5752、ASME B 16.10 法蘭型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47 檢驗與試驗 GB/T9092、GB/T13927 API598 公稱壓力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600 試驗壓力 殼體試驗 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0 高壓密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03 低壓密封 0.6 適用溫度 -46℃～500℃（不同的工況溫度選用不同的材質） 適用介質 水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

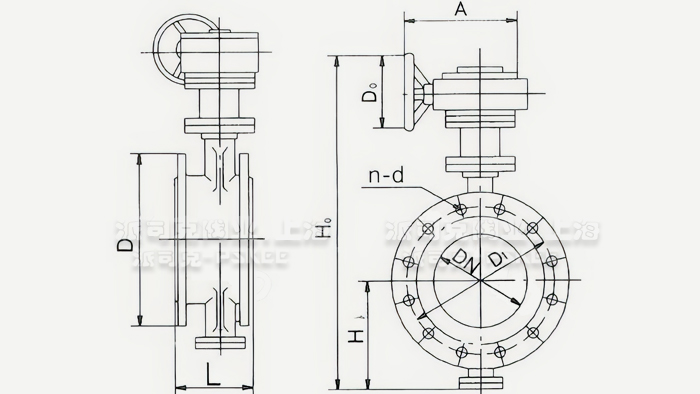

金屬硬密封法蘭蝶閥結構圖：

金屬硬密封法蘭蝶閥1.6Mpa外形尺寸表：

公稱壓力PN（Mpa） 公稱通徑DN(mm) 尺寸 Dimension(mm) 重量 weight 1.0 L D1 D n-d H H0 A A1 B B1 D0 50 108 125 165 4-18 125 435 128 53 130 53 160 30 65 112 145 185 4-18 130 439 128 53 130 53 160 37 80 114 160 200 8-18 140 475 128 53 130 53 160 45 100 127 180 220 8-18 155 495 128 53 130 53 160 74 125 140 210 250 8-18 180 535 128 53 130 53 160 100 150 140 240 285 8-22 195 645 178 84 195 84 230 110 200 152 295 340 8-22 220 703 178 84 195 84 230 150 250 165 350 395 12-22 240 765 178 84 195 84 230 190 300 178 400 445 12-22 285 948 209 110 258 110 300 230 350 190 460 505 16-22 315 1005 209 110 258 110 300 290 400 216 515 565 16-26 355 1078 269 150 319 150 350 350 450 222 565 615 20-26 385 1175 269 150 319 150 350 450 500 229 620 670 20-26 430 1240 269 150 319 150 350 550 600 267 725 780 20-30 505 1375 269 150 319 150 350 710 700 292 840 895 24-30 525 1536 340 201 425 201 450 850 800 318 950 1015 24-33 585 1656 340 201 425 201 450 1100 900 330 1050 1115 28-33 635 1761 421 238 355 238 450 1300 1000 410 1160 1230 28-36 705 2110 421 238 355 238 500 1600 1200 470 1380 1455 32-39 835 2910 421 238 355 238 500 1980 1400 530 1590 1675 36-42 975 2560 600 2840 1600 600 1820 1915 40-48 1100 2780 600 4500 1800 670 2020 2115 44-48 5800 2000 760 2230 2325 44-48

金屬硬密封法蘭蝶閥1.6Mpa外形尺寸表：

1.6 50 108 125 165 4-18 125 435 128 53 130 53 160 30 65 112 145 185 4-18 130 439 128 53 130 53 160 37 80 114 160 200 8-18 140 475 128 53 130 53 160 45 100 127 180 220 8-18 155 495 128 53 130 53 160 75 125 140 210 250 8-18 180 535 128 53 130 53 160 105 150 140 240 285 8-22 195 645 178 84 195 84 230 115 200 152 295 340 12-22 220 703 178 84 195 84 230 160 250 165 355 405 12-26 240 765 178 84 195 84 230 220 300 178 410 460 12-26 285 948 209 110 258 110 300 260 350 190 470 520 12-26 315 1005 209 110 258 110 300 340 400 216 525 580 16-30 355 1078 269 150 319 150 350 410 450 222 585 640 20-30 385 1175 269 150 319 150 350 490 500 229 650 715 20-33 430 1240 269 150 319 150 350 600 600 267 770 840 20-36 505 1375 269 150 319 150 350 780 700 292 840 910 24-36 525 1536 340 201 425 201 450 960 800 318 950 1025 24-39 585 1656 340 201 425 201 450 1150 900 330 1050 1125 28-39 635 1761 421 238 355 238 450 1500 1000 410 1170 1255 28-42 705 2110 421 238 355 238 500 1800 1200 470 1390 1485 32-48 835 2910 421 238 355 238 500 2300

法蘭硬密封蝶閥適用于高、中、低壓，高溫、低溫的管路中作閉路密封裝置、節流裝置和調節裝置。雙偏心法蘭硬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。
