【D71X對夾式蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹D71X對夾式蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及蝶閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列對夾蝶閥。

---

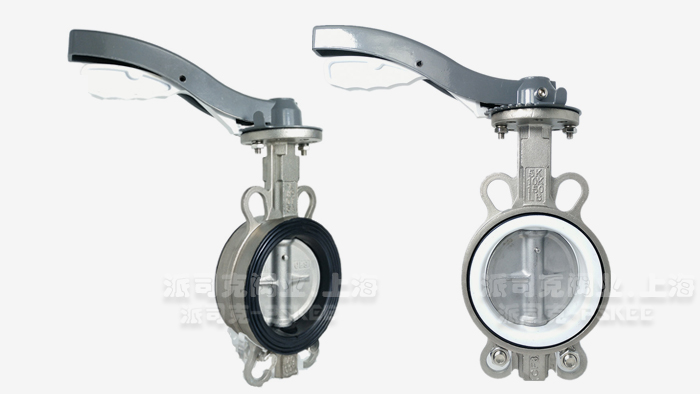

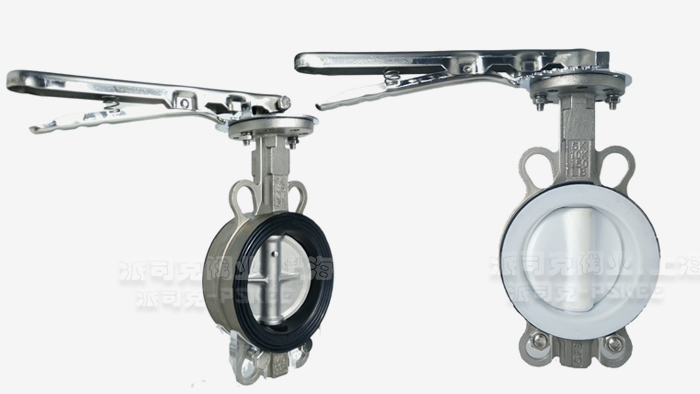

對夾式蝶閥產品簡述：

對夾式蝶閥啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。對夾蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉，改變蝶板的偏轉角度，即可控制介質的流量。使用工況和介質：適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

對夾式蝶閥產品應用：

對夾式蝶閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。

對夾式蝶閥性能特點：

1、對夾式蝶閥結構簡單緊湊，重量較輕，便于裝拆和維修。 2、操作扭距較小，轉90°啟閉輕便迅速。 3、流阻小，流量特性近似傾斜直線，節能效果好。 4、蝶閥密封可靠，泄漏為零，使用壽命長。 5、可用各種材料制成，適用于各種介質。 6、流量特性趨于直線，調節性能好。 7、蝶閥啟閉試驗次數多達數萬次、壽命長。

對夾式蝶閥產品特點：

對夾式蝶閥采用對夾中間板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。

對夾式蝶閥密封性能： 對夾式蝶閥為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持無泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。

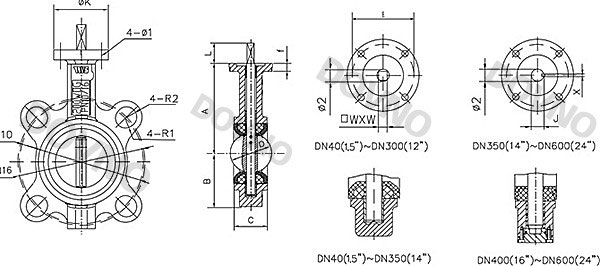

對夾式蝶閥結構圖：

對夾式蝶閥主要材料表：

公稱壓力 PN 1.0/1.6Mpa 適用溫度 ≤120℃ 適用介質 水、空氣、食品、油品 主要零部件 閥體、閥瓣、閥桿、閥座、轉軸 主要材料 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

對夾式蝶閥外形尺寸表：

規格DN A B C D L D1 D2 Φ1 Φk E R1 R2 Φ2 f J X W*W 重量 （PN10） (PN16) Weight（kg） 32 125 73 32.9 35.8 32 100 100 7 65 50 R9.5 R9.5 12.6 10 9*9 1.6 40 125 73 33 39 32 110 110 7 65 50 R9.5 R9.5 12.6 10 9*9 1.8 50 125 73 43 52 32 125 125 7 65 50 R9.5 R9.5 12.6 10 9*9 2.3 65 136 82 46 64 32 145 145 7 65 50 R9.5 R9.5 12.6 10 9*9 3 80 142 91 45.21 78 32 160 160 7 65 50 R9.5 R9.5 12.6 10 9*9 3.7 100 163 107 52.07 104 32 180 180 10 90 70 R9.5 R9.5 15.77 12 11*11 5.2 125 176 127 55.5 123 32 210 210 10 90 70 R9.5 R9.5 18.92 12 14*14 6.8 150 196 143 55.75 155 32 240 240 10 90 70 R11.5 R11.5 18.92 12 14*14 8.2 200 228 170 60.58 202 45 295 295 12 125 102 R11.5 R11.5 22.1 15 17*17 14 250 258 204 68 250 45 350 355 12 125 102 R11.5 R14 28.45 15 22*22 23 300 292 240 76.9 301 45 400 410 12 125 102 R11.5 R14 31.6 15 22*22 32 350 336 270 76.17 333.3 45 460 470 14 150 125 R11.5 R14 31.6 18 34.6 8 43 400 368 325 85.7 389.6 51 515 525 18 175 140 R14 R15.5 33.15 23 36.15 10 57 450 400 356 104.6 440.5 51 565 585 18 175 140 R14 R14 38 23 10.95 10 78 500 438 395 130.28 492 64 620 650 18 175 140 R14 R14 41.14 27 44.12 10 105 600 562 475 151.36 593 70 725 770 22 210 165 R15.5 R15.5 50.65 27 54.62 16 192

對夾式蝶閥安裝維護：

1、蝶閥在安裝時，閥瓣要停在關閉的位置上。 2、開啟位置應按蝶板的旋轉角度來確定。 3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。 4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

本系產品廣泛應用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，小型輕便，容易拆裝及維修，并可在任意位置上安裝�？稍诙喾N腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。

高性能蝶閥

法蘭蝶閥

對夾蝶閥

電動蝶閥

氣動蝶閥

三偏心蝶閥

美標蝶閥

真空蝶閥

粉體蝶閥

衛生級蝶閥

鋁合金蝶閥

蝸輪蝶閥

防結露蝶閥

伸縮蝶閥

不銹鋼蝶閥

·對夾式蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·對夾式蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·對夾式蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·對夾式蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·對夾式蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
