【蝸輪對夾蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹蝸輪對夾蝶閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蝸輪對夾蝶閥。
|

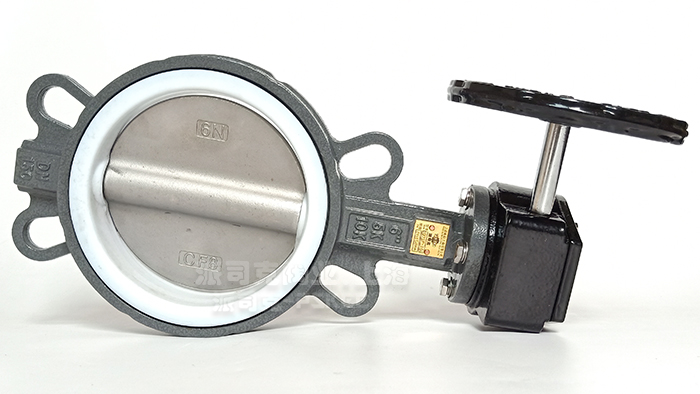

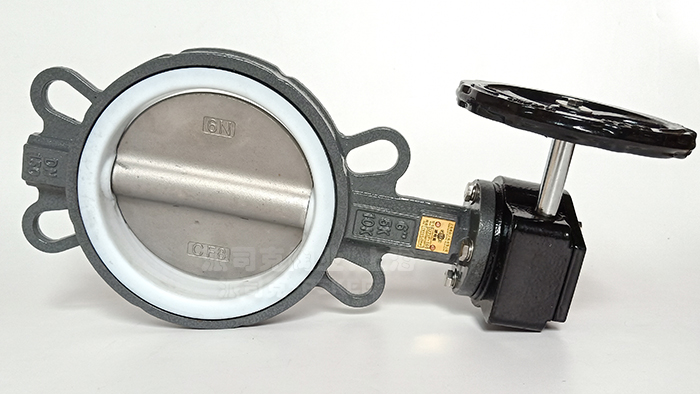

蝸輪對夾蝶閥簡述：
|
|
蝸輪對夾蝶閥尺寸小，重量輕，可在各種介質管道中作為截?cái)�、調節流量的設備,對夾蝶閥用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。
|
|
|
蝸輪對夾蝶閥特點:
|
1.對夾蝶閥小型輕便，容易拆裝及維修，并可在任意位置安裝。
2.結構簡單，緊湊，90度回轉開啟迅速。
3.蝸輪蝶閥操作扭拒小，省力輕巧。
4.蝶閥流量特征于直線，調節性能好。
5.開啟試驗次數多達數萬次，壽命長。
6.達到密封，氣體式樣泄漏為零。
7.對夾蝶閥更換零件材料簡易，可適用多種介質。
|
|
|
蝸輪對夾蝶閥主要性能參數：
|
|
公稱壓力
|
PN 1.0/1.6Mpa
|
|
適用溫度
|
≤120℃
|
|
適用介質
|
水、空氣、食品、油品
|
|
主要零部件
|
閥體、閥瓣、閥桿、閥座、轉軸
|
|
主要材料
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
|
|
|
蝸輪對夾蝶閥結構圖：
|
|
|
|
|
蝸輪對夾蝶閥外形尺寸表：
|
|
規格DN
|
A
|
B
|
C
|
D
|
L
|
D1
|
D2
|
Φ1
|
Φk
|
E
|
R1
|
R2
|
Φ2
|
f
|
J
|
X
|
W*W
|
重量
|
|
（PN10）
|
(PN16)
|
Weight（kg）
|
|
32
|
125
|
73
|
32.9
|
35.8
|
32
|
100
|
100
|
7
|
65
|
50
|
R9.5
|
R9.5
|
12.6
|
10
|
|
|
9*9
|
1.6
|
|
40
|
125
|
73
|
33
|
39
|
32
|
110
|
110
|
7
|
65
|
50
|
R9.5
|
R9.5
|
12.6
|
10
|
|
|
9*9
|
1.8
|
|
50
|
125
|
73
|
43
|
52
|
32
|
125
|
125
|
7
|
65
|
50
|
R9.5
|
R9.5
|
12.6
|
10
|
|
|
9*9
|
2.3
|
|
65
|
136
|
82
|
46
|
64
|
32
|
145
|
145
|
7
|
65
|
50
|
R9.5
|
R9.5
|
12.6
|
10
|
|
|
9*9
|
3
|
|
80
|
142
|
91
|
45.21
|
78
|
32
|
160
|
160
|
7
|
65
|
50
|
R9.5
|
R9.5
|
12.6
|
10
|
|
|
9*9
|
3.7
|
|
100
|
163
|
107
|
52.07
|
104
|
32
|
180
|
180
|
10
|
90
|
70
|
R9.5
|
R9.5
|
15.77
|
12
|
|
|
11*11
|
5.2
|
|
125
|
176
|
127
|
55.5
|
123
|
32
|
210
|
210
|
10
|
90
|
70
|
R9.5
|
R9.5
|
18.92
|
12
|
|
|
14*14
|
6.8
|
|
150
|
196
|
143
|
55.75
|
155
|
32
|
240
|
240
|
10
|
90
|
70
|
R11.5
|
R11.5
|
18.92
|
12
|
|
|
14*14
|
8.2
|
|
200
|
228
|
170
|
60.58
|
202
|
45
|
295
|
295
|
12
|
125
|
102
|
R11.5
|
R11.5
|
22.1
|
15
|
|
|
17*17
|
14
|
|
250
|
258
|
204
|
68
|
250
|
45
|
350
|
355
|
12
|
125
|
102
|
R11.5
|
R14
|
28.45
|
15
|
|
|
22*22
|
23
|
|
300
|
292
|
240
|
76.9
|
301
|
45
|
400
|
410
|
12
|
125
|
102
|
R11.5
|
R14
|
31.6
|
15
|
|
|
22*22
|
32
|
|
350
|
336
|
270
|
76.17
|
333.3
|
45
|
460
|
470
|
14
|
150
|
125
|
R11.5
|
R14
|
31.6
|
18
|
34.6
|
8
|
|
43
|
|
400
|
368
|
325
|
85.7
|
389.6
|
51
|
515
|
525
|
18
|
175
|
140
|
R14
|
R15.5
|
33.15
|
23
|
36.15
|
10
|
|
57
|
|
450
|
400
|
356
|
104.6
|
440.5
|
51
|
565
|
585
|
18
|
175
|
140
|
R14
|
R14
|
38
|
23
|
10.95
|
10
|
|
78
|
|
500
|
438
|
395
|
130.28
|
492
|
64
|
620
|
650
|
18
|
175
|
140
|
R14
|
R14
|
41.14
|
27
|
44.12
|
10
|
|
105
|
|
600
|
562
|
475
|
151.36
|
593
|
70
|
725
|
770
|
22
|
210
|
165
|
R15.5
|
R15.5
|
50.65
|
27
|
54.62
|
16
|
|
192
|
|
蝸輪對夾蝶閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，對夾蝶閥可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。
·蝸輪對夾蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·蝸輪對夾蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·蝸輪對夾蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·蝸輪對夾蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·蝸輪對夾蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
