您當前的位置：派司克閥業（上海）有限公司 > 截止閥 > 波紋管截止閥 > 美標波紋管截止閥

銷售熱線：021-31007661
銷售熱線：021-31007662

產品詳細

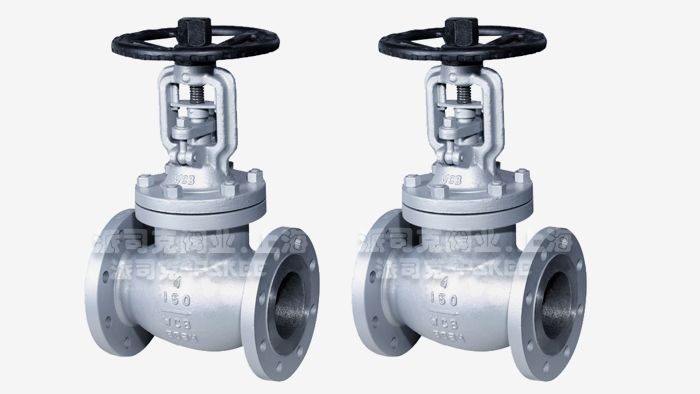

美標波紋管截止閥

產品品牌	PSKEE
產品型號	WJ41H-150LB
產品口徑	1/2-8寸
產品壓力	150LB,300LB,1500LB
產品材質	WCB,CF8,CF3,合金鋼
產品應用	蒸汽,導熱油,空氣
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。

【美標波紋管截止閥】派司克品牌.質量保證，派司克閥業全方面介紹美標波紋管截止閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及截止閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列波紋管截止閥。

美標波紋管截止閥產品簡述：

美標波紋管截止閥為長輸管線及設備作為開/關類閥門提供了解決方案。使用雙層及多層波紋管密封設計形式可確保消除普通截止閥跑、冒、滴、漏現象; 波紋管截止閥可符合密封標準; 這對于保證工廠的生產，節約能源和保持干凈的工作環境而言至關重要; 適用介質：蒸汽、導熱油、熱煤系統、凝結水、水、空氣、天然氣、液體等有害介質。

美標波紋管截止閥設計標準：

制造標準：ASME B16.34
結構標準：ASME B16.10
法蘭標準：ASME B16.5
實驗標準：API598
Manufacture:ASME B16.34
Face ToFace:ASME B16.10
Flange:ASME B16.5
Test:API598

美標波紋管截止閥產品優點：

1、無泄漏損失--節能并保護環境。
2、操作簡單--無升降手輪和位置指示("+" "-")，使操作更直觀；同時閥帽上帶有鎖緊螺母，可將閥門開度固定在某一位置。
3、波紋管截止閥使用壽命長--所有的零泄漏都采用雙層波紋管密封結構設計，在操作時不會產生故障，波紋管疲勞壽命長，符合國際標準。若波紋管不幸失效，閥蓋上的填料密封可提供二次密封防止泄漏。
4、無需維護--波紋管密封結構不僅防止了泄漏現象，而且無需維護，如需更換內部件，也非常簡單、快速，所有的墊片都不含石棉成份。
6、波紋管截止閥堅固耐用--此產品不受振動影響，可工作于廣泛的壓力和溫度范圍。帶有節流閥芯的零泄漏截止閥可以手動的對系統內的壓力和流量進行粗略簡單的控制，也可替代旁路閥門進行粗略簡單的控制。
7、全不銹鋼材質的型號一般用于腐蝕環境，閥帽上自帶有加脂接頭，可對閥桿和軸套進行潤滑。
8、所有型號的零泄漏截止閥在相應手輪轉動情況下的Kv值測試標準符合。

美標波紋管截止閥特點（Features）：

雙層波紋管（Double Wall Bellow Swal）
維修方便 (Maintenance-free)
波紋管密封閥桿（spindle With Bwllow Swal）
雙重密封（Secondary Sealing）
位置指示（Position indicator）
無升降手輪（Non-rising Handwheel）

美標波紋管截止閥用途（Selection of Possible Applications）：

工業（Industry）
廢氣凈化廠（Flue Gas Pierification Plant）
真空裝置（Vacuum Facilities）
熱水（Hot Water）
加熱設備（Heating Rechnology）
電站（Power Station）
天然氣（Gas Supply）
氨（Ammonia）
冷凍系統（cLLLING&Freezing Systme）
蒸汽系統（Steam System）

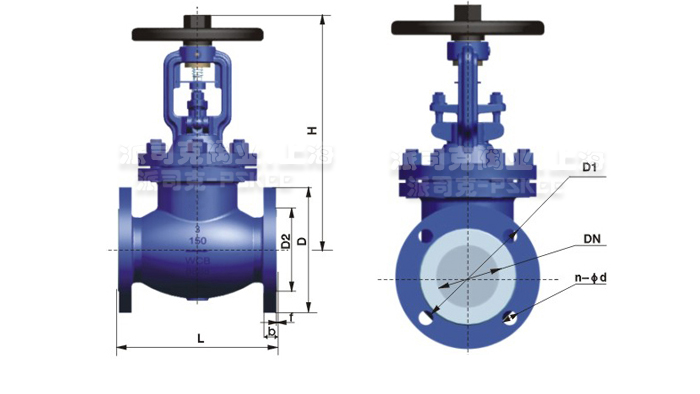

美標波紋管截止閥結構尺寸圖：

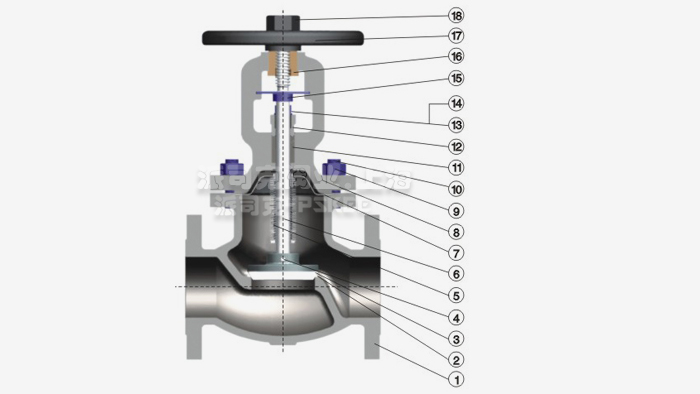

美標波紋管截止閥主要零部件材料表：

NO.	PARTSNAME	MATERIAL
1	閥體	WCB、CF8、CF8M
2	閥座	304、Stelllte
3	閥瓣	13cr、F304、F316
4	軸銷	S.S304S.S316
5	波紋管組件	S.S304S.S316L
6	閥桿	13Cr、F304、F316
7	墊片	柔性石墨+不銹鋼
8	閥蓋	WCB、CF8、CF8M
9	六角螺母	ASTMA194-2H、A194-B
10	雙頭螺栓	ASTMA193-B7、A193-B8
11	填料	柔性石墨
12	壓板	WCB、CF8
13	螺栓	ASTMA193-B7、A193-B8
14	六角螺母	ASTMA194-2H、A194-8
15	定位片	1025
16	閥母	銅合金、D2、BL2
17	手輪	碳鋼
18	并帽	1025

美標波紋管截止閥150LB外形尺寸表：

通徑 DN	150LB
通徑 DN	L	D	D1	D2	b	f	H	n-Φd
1/2	108	90	60.5	35	10	2	215	4-16
3/4	117	100	70	43	11	2	215	4-16
1	127	110	79.5	51	12	2	220	4-16
1-1/2	165	125	98.5	73	15	2	250	4-16
2	203	150	120.5	92	16	2	260	4-19
2-1/2	216	180	139.5	105	18	2	305	4-19
3	241	190	152.5	127	20	2	325	4-19
4	292	230	190.5	157	24	2	390	8-19
6	406	280	241.5	216	26	2	455	8-22
8	495	345	298.5	270	29	2	570	8-22

美標波紋管截止閥300LB 連接尺寸：

通徑 DN	300LB
通徑 DN	L	D	D1	D2	b	f	H	n-Φd
1/2	152	95	66.5	35	15	2	215	4-16
3/4	178	115	82.5	43	16	2	215	4-19
1	203	125	89	51	18	2	220	4-19
1-1/2	229	155	114.5	73	21	2	250	4-22
2	267	165	127	92	23	2	260	8-19
2-1/2	292	190	149	105	26	2	305	8-22
3	318	210	168.5	127	29	2	325	8-22
4	356	255	200	157	32	2	390	8-22
6	444	320	270	216	37	2	455	12-22
8	559	380	330	270	42	2	570	12-25

美標波紋管截止閥為長輸管線及設備作為開/關類閥門提供了一個解決方案。使用雙層及多層波紋管密封設計形式可確保消除普通截止閥跑、冒、滴、漏現象; 波紋管截止閥可符合密封標準。
