【直角式波紋管截止閥】派司克品牌.質量保證，派司克閥業全方面介紹0245H-W直角式波紋管截止閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及截止閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列波紋管截止閥。

---

直角式波紋管截止閥產品簡述：

直角式波紋管截止閥為雙重密封設計，所以密封性能有著更加可靠的性。派司克公司的波紋管作為技術主要部件，大大提高了耐疲勞及使用壽命，使在高溫、低溫、有害氣體、強腐、節能等領域。

直角式波紋管截止閥設計標準：

制造標準：DIN3356 結構標準：DIN3202 法蘭標準：DIN2543-2545 對焊口標準：DIN3239 實驗標準：DIN3230 Manufacture:DIN3356 Face ToFace:DIN3202 Flange:DIN2543-2545 Butt-welding:DIN3239 Test:DIN3230

直角式波紋管截止閥產品優點：

1、無泄漏損失--節能并保護環境。 2、操作簡單--無升降手輪和位置指示("+" "-")，使操作更直觀；同時閥帽上帶有鎖緊螺母，可將閥門開度固定在某一位置。 3、使用壽命長--所有的零泄漏都采用雙層波紋管密封結構設計，在操作時不會產生故障，波紋管疲勞壽命長，若波紋管不幸失效，閥蓋上的填料密封可提供二次密封防止泄漏。 4、無需維護--波紋管密封結構不僅防止了泄漏現象，而且無需維護，如需更換內部件，也非常簡單、快速，所有的墊片都不含石棉成份。 5、符合歐洲壓力設備指令。 6、堅固耐用--此產品不受振動影響，可工作于廣泛的壓力和溫度范圍。帶有節流閥芯的零泄漏截止閥可以手動的對系統內的壓力和流量進行粗略簡單的控制，也可替代旁路閥門進行粗略簡單的控制。 7、全不銹鋼材質的型號一般用于腐蝕環境，閥帽上自帶有加脂接頭，可對閥桿和軸套進行潤滑。 8、所有型號的零泄漏截止閥在相應手輪轉動情況下的Kv值測試標準符合。

直角式波紋管截止閥特點（Features）：

雙層波紋管（Double Wall Bellow Swal） 維修方便 (Maintenance-free) 波紋管密封閥桿（spindle With Bwllow Swal） 雙重密封（Secondary Sealing） 位置指示（Position indicator） 無升降手輪（Non-rising Handwheel）

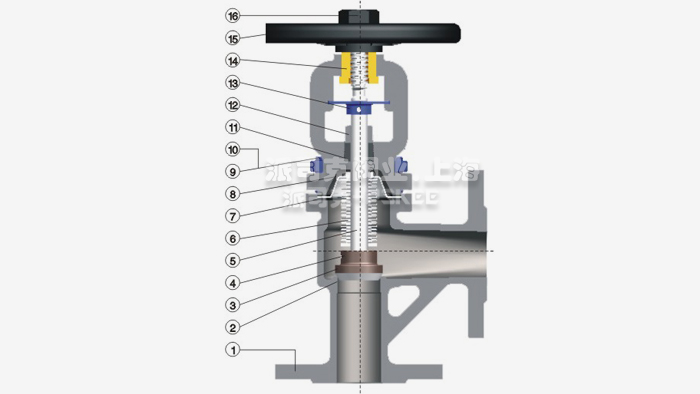

直角式波紋管截止閥結構圖：

直角式波紋管截止閥主要零部件表：

NO. PARTSNAME MATERIAL 1 閥體 GS-C25、GGG-40、1.4401 2 閥座 1.4301、Stelllte 3 閥瓣 1.4021、1.4401 4 軸銷 1.4301、1.4401 5 波紋管組件 1.4301、1.4401 6 閥桿 1.4021、1.4401 7 墊片 柔性石墨+不銹鋼 8 閥蓋 GS-C25、GGG-40、1.4401 9 六角螺母 ASTMA194-2H、A194-8 10 雙頭螺栓 ASTMA193-B7、A193-B8 11 填料 柔性石墨 12 壓套 1C25、1.4401 13 定位片 1c25 14 閥母 銅合金、D2、BL2 15 手輪 WCB 16 并帽 1C45

直角式波紋管截止閥外形尺寸表：

口徑 DN 主要連接尺寸PN16 L D D1 D2 b f H n-Φd 15 90 95 65 45 16 2 175 4-14 20 95 105 75 58 18 2 175 4-14 25 100 115 85 68 18 2 191 4-14 32 105 140 100 78 18 3 222 4-18 40 115 150 110 88 18 3 230 4-18 50 125 165 125 102 20 3 230 4-18 65 145 185 145 122 22 3 261 8-18 80 155 200 160 138 24 3 295 8-18 100 175 235 190 162 24 3 363 8-22 125 200 270 220 188 26 3 390 8-26 150 225 300 250 218 28 3 434 8-26 200 275 360 310 278 30 3 492 12-26 250 325 425 370 335 32 3 629 12-30 300 375 485 430 395 34 4 893 16-30 350 425 555 490 450 38 4 1060 16-33

直角式波紋管截止閥產品應用：

直角式波紋管截止閥為長輸管線及設備作為開/關類閥門提供了解決方案。使用雙層及多層波紋管密封設計形式可確保消除普通截止閥跑、冒、滴、漏現象; 可符合密封標準; 這對于保證工廠的生產，節約能源和保持干凈的工作環境而言至關重要; 適用介質：蒸汽、導熱油、熱煤系統、凝結水、水、空氣、天然氣、液體、有害氣體等介質。

法蘭截止閥

螺紋截止閥

美標截止閥

波紋管截止閥

氧氣截止閥

高壓截止閥

蒸汽截止閥

日標截止閥

德標截止閥

電動截止閥

氣動截止閥

真空截止閥

水封截止閥

鑄鋼截止閥

不銹鋼截止閥

角式截止閥

電站截止閥

直流式截止閥

傘齒輪截止閥

抗生素截止閥

·直角式波紋管截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·直角式波紋管截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·直角式波紋管截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·直角式波紋管截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·直角式波紋管截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
