蒸汽減壓閥產品簡述：
導閥型隔膜式蒸汽減壓閥在普通減壓閥的基礎上做了很大的改進。
蒸汽減壓閥膜片采用了結構性能材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。蒸汽減壓閥同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
蒸汽減壓閥產品性能：
導閥型隔膜式蒸汽減壓閥可用于蒸汽、壓縮空氣及其它氣體的壓力控制。DP系列蒸汽減壓閥的閥體采用了不同的材質，分別為鑄鋼和不銹鋼。對不同型號的閥，內部組件采用統一的不銹鋼材質，以方便維修保養和更換。DP27導閥型蒸汽減壓閥碳鋼閥體，主閥閥芯閥座、導閥、內部彈簧及過濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。DP27型導閥型隔膜式減壓閥的壓力調節比可達10:1，控制準確。當壓力范圍大過10:1時，可采用兩個減壓閥串聯。導閥型隔膜式蒸汽減壓閥采用軟閥座，可用于壓縮空氣和其它工業氣體，但不適用于氧氣。DP27T型減壓溫控閥，在設定的壓力范圍內，可準確的控制所需溫度。DP27E型蒸汽減壓閥帶電磁閥控制，具有DP27型減壓閥的所有特性，同時又可由電磁閥遠距離控制其開關。
蒸汽減壓閥工作原理：
蒸汽減壓閥原理；啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態。導閥有彈簧力作用打開，蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出，當蒸汽減壓閥導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜閥中的控制壓力變大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥隔膜下，平衡隔膜上部的彈簧壓力，使導閥組建關閉節流，維持主隔膜中的壓力，控制主閥開度輸送適量的蒸汽。蒸汽減壓閥調節導閥隔膜上的彈簧即可改變下游壓力。
蒸汽減壓閥產品特點：
1. 無需外部動力,節約能源。
2. 準確控制制程壓力，改善制程效率，提高產品質量。
3. 多種控制的組合,減少總的設備投資。
4. 本體安全，可用于危險區。
5.
安裝方便，調試容易，免維護。

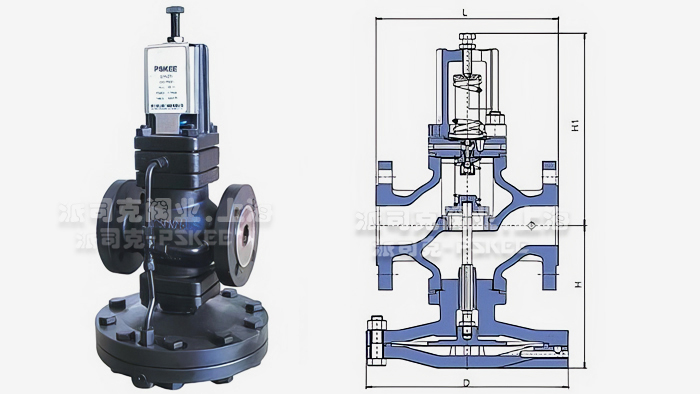

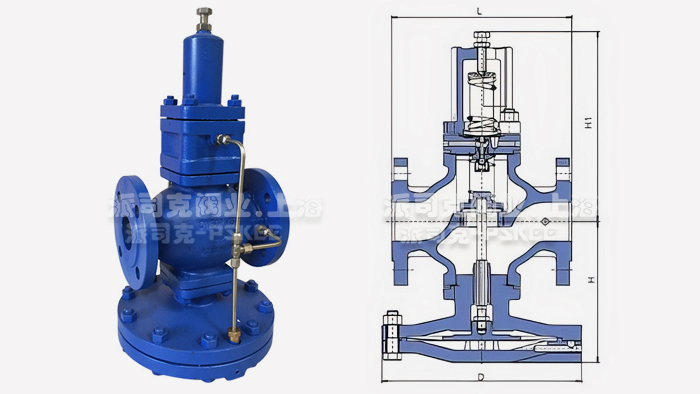

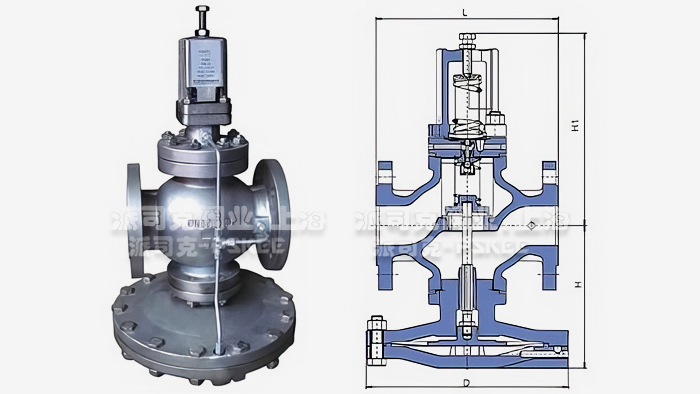

蒸汽減壓閥產品結構圖：
DP17,DP143,DF163蒸汽減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
D
|
|
15
|
147
|
135
|
220
|
185
|
|
20
|
154
|
135
|
225
|
185
|
|
25
|
160
|
145
|
235
|
210
|
|
32
|
180
|
155
|
235
|
210
|
|
40
|
200
|
175
|
240
|
255
|
|
50
|
230
|
185
|
245
|
255
|
|
65
|
250
|
200
|
295
|
320
|
|
80
|
310
|
230
|
325
|
350
|
|
100
|
350
|
265
|
340
|
380
|
|
125
|
400
|
305
|
360
|
455
|
|
150
|
450
|
330
|
375
|
500
|
蒸汽減壓閥技術參數：
閥體材質 碳鋼 GB/T 12229 WCB
根據工作介質壓力、溫度可選用不同材質
閥體設計壓力：PN25
飽和蒸汽：YDP17 17Bar
YDP17G 17Bar
蒸汽減壓閥工作溫度：
YDP17 17Bar 285℃
YDP17G 17Bar 120℃
壓力控制范圍：
黃色彈簧：0.2~3.0Bar
藍色彈簧：0.2~7.0Bar
紅色彈簧：0.2~12.0Bar
錐形彈簧：0.2~17.0Bar
蒸汽減壓閥規格尺寸：
螺紋連接：1/2"-2"
法蘭連接：DN15-150
BS16/25/40 GB16/25/40 DIN16/25/40
JIS 16/25/40 ANSI 150/300
蒸汽減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
D
|
|
15
|
147
|
135
|
305
|
185
|
|
20
|
154
|
135
|
305
|
185
|
|
25
|
160
|
145
|
305
|
210
|
|
32
|
180
|
155
|
320
|
210
|
|
40
|
200
|
175
|
320
|
255
|
|
50
|
230
|
185
|
340
|
255
|
蒸汽減壓閥產品應用：
本系列導閥型隔膜式蒸汽減壓閥產品制造精良，可靠耐用，理想的性能滿足不同使用工況壓力控制要求，提高了蒸汽系統效率，保障制程安全、穩定。廣泛的應用于蒸汽系統,壓縮空氣或其它氣體系統，以及水等工業流體。
