【高靈敏度蒸汽減壓閥】派司克品牌.質量保證，派司克閥業全方面介紹『YG43H高靈敏度蒸汽減壓閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及減壓閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高靈敏度蒸汽減壓閥。
高靈敏度蒸汽減壓閥產品簡述：
YG43導閥型
活塞式減壓閥為鑄鋼材質閥體，同主閥和導閥兩部分組成，高靈敏度蒸汽
減壓閥通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
高靈敏度蒸汽減壓閥使用優點：
1.
YG43H蒸汽減壓閥提高了對出口壓力變化傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起壓力偏差 2.改善了流線分布，降低了噪音。3.
YG43H蒸汽減壓閥改進了密封面結構，延長了密封面壽命。4.本質可靠，可用于危險區域。
高靈敏度蒸汽減壓閥技術參數：
閥體材質
鑄鋼 GB/T 12229 WCB
根據工作介質壓力、溫度可選用不同材質
閥體設計壓力：PN25
工作壓力
飽和蒸汽：19.0Bar
設定壓力：16.0Mpa
工作溫度：300℃
高靈敏度蒸汽減壓閥規格尺寸：
螺紋連接：3/4~2 BSP NPT
法蘭連接：DN20-DN100
BS16/25 GB16/25 DIN16/25
JIS10/16 ANSI 150
壓力控制范圍：
1.0~3.0Bar
2.0~8.0bar
7.0~16.0bar
流量系數（CV=1.167Kv）
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
|
|
YG43
|
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
48
|
|
|
|
|
YGA43
|
|
|
|
|
|
25
|
30
|
50
|
85
|
130
|
190
|
300
|

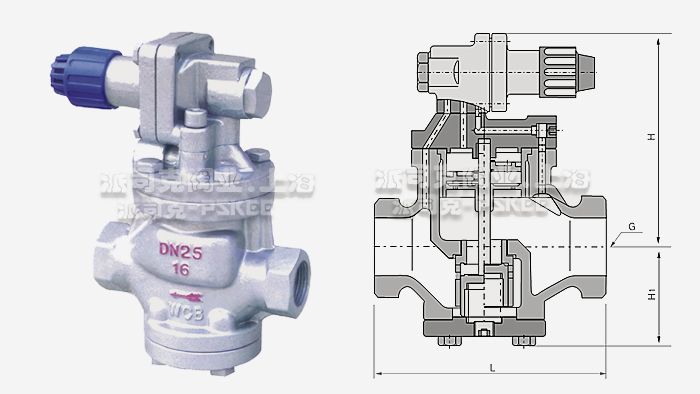

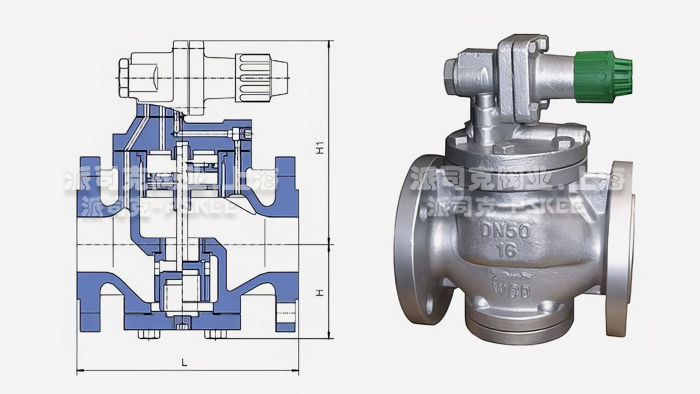

高靈敏度蒸汽減壓閥外形尺寸圖：
YG43導閥型活塞式減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
|
20
|
140
|
65
|
160
|
|
25
|
150
|
70
|
170
|
|
32
|
180
|
75
|
185
|
|
40
|
180
|
80
|
185
|
|
50
|
200
|
90
|
190
|
|
65
|
230
|
100
|
210
|
|
80
|
260
|
120
|
230
|
|
100
|
320
|
135
|
145
|

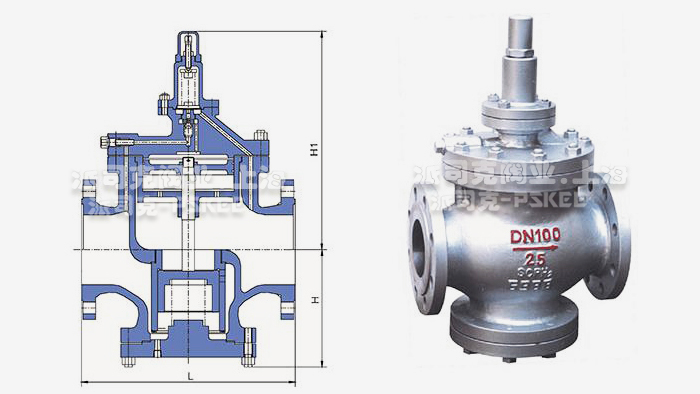

YGa43導閥型活塞式減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
|
50
|
250
|
130
|
300
|
|
65
|
280
|
145
|
315
|
|
80
|
310
|
170
|
330
|
|
100
|
350
|
200
|
405
|
|
125
|
400
|
225
|
450
|
|
150
|
450
|
265
|
485
|
|
200
|
500
|
290
|
570
|
高靈敏度蒸汽減壓閥產品用途：
高靈敏度蒸氣減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。高靈敏度蒸氣減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
