【軸流式調壓器】派司克品牌.質量保證，派司克閥業全方面介紹『FL-BP軸流式調壓器』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及減壓閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣體減壓閥。
軸流式調壓器產品簡述：
軸流式
調壓器是吸收消化技術改進的FL系列調壓器與同等口徑的傳統調壓器相比較，具有更大的流量，這主要是由于氣體直流通過；將整體尺寸降
低。此類l軸流式調壓器帶有指揮器，具有如下特點：很高的調壓精度，即使在進口氣流很紊亂的情況下。調整輸出壓力僅需更換指揮器的校準彈簧；用途廣泛，內含裝置，皮膜破裂調壓器即關閉。
軸流式調壓器型號說明：

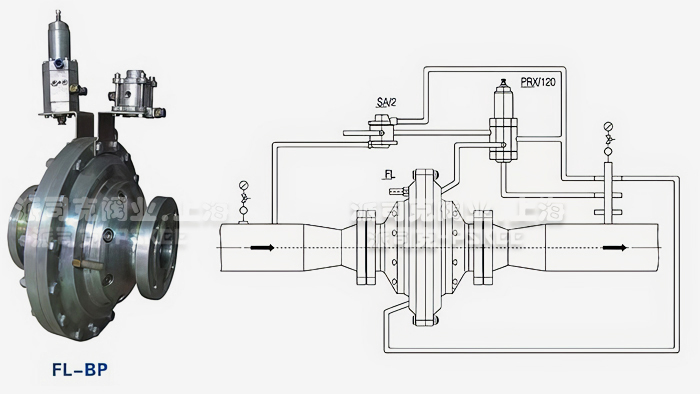

FL-BP 指揮器控制調壓器 用于中低壓
FL-E-BP 控制器 安裝在調壓器上游 作緊急裝置
MFL-BP 調壓器與監控器組合 中間不必加法蘭，減少安裝體積。
軸流式調壓器技術規范：
|
允許壓力
|
≤100Bar
|
工作壓差
|
0.5Bar
|
|
進口壓力范圍
|
1-100Bar
|
調壓精度
|
≤±1%
|
|
壓力設定范圍
|
0.1-8Bar
|
關閉壓力
|
≤5%
|
|
0.5-80Bar
|
關閉壓力范圍
|
≤5%
|
|
工作溫度
|
-10~60℃
|
切斷精度
|
≤±1%
|
|
-20~60℃（低溫）
|
反應時間
|
≤1sec
|
|
FL-BP軸流式調壓器-用于準確敏捷的壓力控制
:
FL-BP系列的調壓器可連接多種批揮器，因無法蘭列出所有指揮器故以下公舉幾例使用的規范供參考。
|
指揮器型號
|
膜片厚度
|
彈簧號碼
|
壓力范圍
|
|
PS/79-1 RE/79-1 0-0.5Bar
|
0.6
|
0.02231/1
|
0.0005-0.05
|
|
0.02230/1
|
0.05-1
|
|
0.02231/1
|
0.1-0.25
|
|
0.02233/1
|
0.25-0.5
|
|
PS/79-2 RE/79-2 0.5-3Bar
|
2
|
0.02233/1
|
0.5-0.75
|
|
0.02234/1
|
0.75-1
|
|
0.02235/1
|
1-1.4
|
|
0.02238/1
|
1.4-2
|
|
0.07693/0
|
2-3
|
|
PS/79 RE/79 2.4-8.5bar
|
2
|
0.02238/1
|
2.4-6
|
|
0.07693/0
|
5.5-8
|
軸流式調壓器外形尺寸及氣體流量系數Cg
|
公稱通徑 DN
|
結構長度L（mm）
|
外形
|
結構長度L（mm）
|
外形
|
氣體流量系數Cg
|
|
PN-ANSI 150
|
A
|
B
|
ANSI 300-600
|
A
|
B
|
|
FL-BP
|
FL-E-P
|
MFL-BP
|
FL-BP
|
FL-E-P
|
MFL-BP
|
|
25
|
184
|
355
|
360
|
285
|
199
|
210
|
390
|
385
|
225
|
199
|
500
|
|
40
|
222
|
410
|
424
|
306
|
206
|
251
|
445
|
450
|
265
|
206
|
1350
|
|
50
|
254
|
485
|
510
|
335
|
213
|
286
|
515
|
535
|
287
|
213
|
2450
|
|
65
|
276
|
530
|
542
|
370
|
227
|
311
|
560
|
574
|
355
|
227
|
3450
|
|
80
|
298
|
560
|
564
|
400
|
245
|
337
|
600
|
600
|
400
|
245
|
5150
|
|
100
|
352
|
670
|
675
|
450
|
269
|
394
|
710
|
720
|
480
|
269
|
8300
|
|
150
|
451
|
|
|
590
|
|
508
|
|
|
610
|
|
17500
|
軸流式調壓器重量KG：
|
公稱通徑
|
PN16-ANSI 150
|
ANSI300-600
|
|
FL-BP
|
FL-E-BP
|
MFL-BP
|
FL-BP
|
FL-E-BP
|
MFL-BP
|
|
25
|
24
|
38
|
48
|
31
|
49
|
73
|
|
40
|
37
|
50
|
77
|
47
|
70
|
96
|
|
50
|
48
|
60
|
97
|
60
|
90
|
113
|
|
65
|
68
|
100
|
140
|
88
|
129
|
174
|
|
80
|
83
|
132
|
168
|
148
|
208
|
296
|
|
100
|
105
|
197
|
239
|
201
|
297
|
364
|
|
150
|
255
|
|
|
480
|
|
|
軸流式調壓器工作原理:
軸流式調壓器的控制原理為非機械式，故不必擔心其通氣孔會被封死。除了軸流閥的入口與出口之外，軸流閥只有三支通氣管與歧管連接：入口壓力、控制壓力和下游排氣。軸流閥會反應入口與控制口之間的壓差，它的功能（下游調壓、釋壓等）因外接指揮器及其管線不同而異。其操作特性（快速打開，緩緩關閉等）則由歧管上的限流器設定。入口壓力進入軸流閥上游段的軸套內部，控制壓力則進入軸套外部，因為軸套的直徑比整流柵稍小，當入口壓力和控制壓力相時，軸套會使閥門關閉。
軸流式調壓器控制壓力降低，入口壓力大過負荷而迫使軸套脫離入口整流柵。當軸套繼續擴張時，氣流開始通過閥。等到下游氣體充足后，剩余壓力壓迫軸套內外表，使其保持平衡狀態。
軸流式調壓器打開時，下游整流柵，軸套擴張，貼住軸流閥內部�？刂茐毫νǔ＝�(jīng)由下游排氣口排出，流率大時，控制壓力比下游管線壓力低，這使得全開軸流閥出入口之間的壓差縮小。
軸流式調壓器訂貨說明：
軸流式調壓器產品型號、公稱壓力、公稱口徑、法蘭標準、額定氣體流量系數Cg、進口壓力調壓范圍、工作介質和溫度。
·軸流式調壓器質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·軸流式調壓器產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·軸流式調壓器解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·軸流式調壓器售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·軸流式調壓器訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
