REVAL182調壓器產品簡述：
REVAL182
調壓器是吸收和消化技術而改進的指揮器控制式調壓器，無論進口壓力和流量如何變化，它都能保證恒定的出口壓力。調壓器適用于經過濾的非腐蝕性氣體，包括天然氣，人工煤氣，液化石油氣，混氣等。REVAL182的模塊設計使得在調壓器安裝好之后還能將"失效時關閉"的控制器PM182或緊急切斷閥和消聲器一起安裝在調壓器閥體上，而不需改變閥體的長度及對接尺寸。別外"頂部裝入"設計變便于定期維修而無需要將閥體從管線下拆下。
REVAL182調壓器型號說明：
REVAL182指揮器控制調壓器用于中低壓。
PM182內裝式控制直接裝在主調壓器閥體上，兩調壓器共用一只閥體。
氣體調壓器產品技術規范：
|
允許壓力
|
≤19bar
|
工作壓差
|
0.1bar
|
|
進口壓力范圍
|
0.5-16bar
|
調壓精度
|
≤±2.5%
|
|
壓力設定范圍
|
0.6-1200kpa
|
關閉壓力
|
≤±5
|
|
工作溫度
|
-10~60℃
|
切斷精度
|
≤±1
|
|
可設計更高或更低
|
反應時間
|
≤±1sec
|

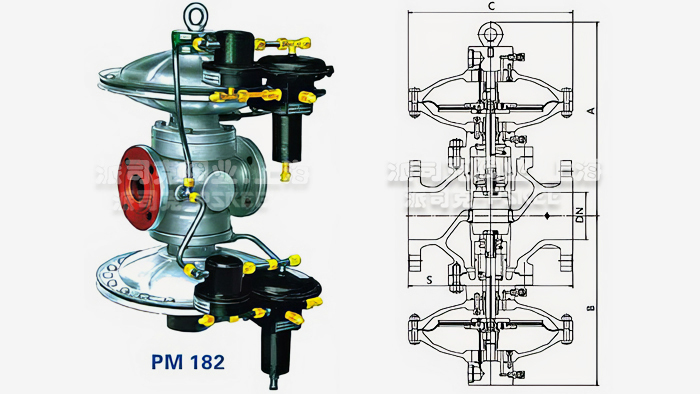

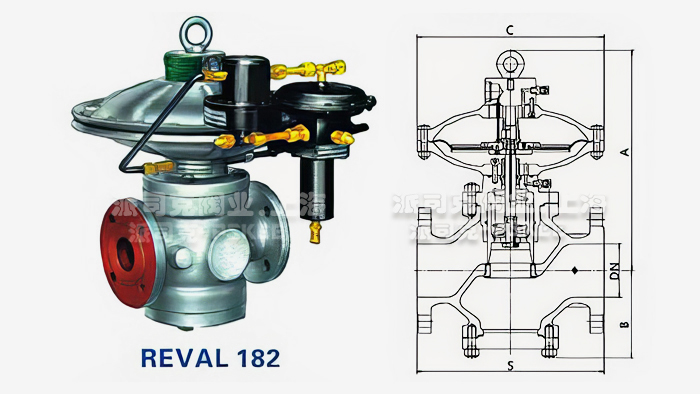

REVAL182調壓器結構尺寸圖：
REVAL182氣體調壓器--用于準確敏捷的壓力控制：
指揮器 REVAL182系列的調壓器可連接多種指揮器，因無法列出所有指揮器故以下僅舉幾例常使用的規范供參考》
|
指揮器型號
|
膜片厚度
|
彈簧號碼
|
壓力彈簧
|
|
Mod.III/A 0.005-0.6bar
|
0.6
|
2700630
|
0.005-0.025
|
|
2700830
|
0.015-0.05
|
|
2701040
|
0.04-0.095
|
|
2701260
|
0.06-0.2
|
|
2701530
|
0.15-0.42
|
|
Mod.III/TR 0.4-2bar
|
2
|
2701790
|
0.35-0.6
|
|
2701530
|
0.4-1
|
|
2701790
|
0.8-2
|
REVAL182調壓器外形尺寸及氣體流量系數Cg
|
公稱通徑DN
|
結構長度S（mm）
|
外形
|
結構長度S（mm）
|
外形
|
氣體流量系數Cg
|
|
PN20-ANSI150
|
A
|
B
|
C
|
PN20-ASNI150
|
A
|
B
|
C
|
|
REVAL182
|
PM182
|
|
25
|
183
|
320
|
100
|
375
|
183
|
320
|
320
|
375
|
575
|
|
40
|
223
|
350
|
120
|
375
|
223
|
350
|
350
|
375
|
1350
|
|
50
|
254
|
350
|
130
|
375
|
254
|
350
|
350
|
375
|
2220
|
|
65
|
276
|
430
|
140
|
495
|
276
|
430
|
430
|
495
|
3990
|
|
80
|
298
|
430
|
150
|
495
|
298
|
430
|
470
|
495
|
4937
|
|
100
|
352
|
470
|
190
|
495
|
352
|
470
|
470
|
495
|
8000
|
|
150
|
451
|
550
|
220
|
630
|
451
|
550
|
550
|
630
|
16607
|
|
200
|
543
|
650
|
260
|
630
|
543
|
650
|
650
|
630
|
25933
|
REVAL182調壓器調壓器重量：
|
公稱通徑
|
PN20-ANSI150
|
|
REVAL182
|
PM182
|
|
25
|
33
|
54
|
|
40
|
35
|
58
|
|
50
|
50
|
75
|
|
65
|
58
|
85
|
|
80
|
70
|
100
|
|
100
|
110
|
150
|
|
150
|
195
|
255
|
|
200
|
300
|
395
|
REVAL182調壓器訂貨說明：
產品型號、公稱壓力、公稱口徑、法蘭標閥、額定氣體流量系數Cg、進口壓力調壓范圍、工作介質和介質溫度
REVAL182-尺寸規格-法蘭-進口壓力-出口壓力-流量(Nm3/h)-氣種
例：REVAL182-DN2"-ANSI 150RF-Pe=0.5-5bar=20mbar-Q=500Nm3/h-天然氣
調壓器---控制器
在線控制器的訂貨表示法與標準調壓器相同。內裝式控制器表示法如下：
內裝式控制器PM182-尺寸規格-出口壓力
例：PM182-DN2"-Pa=30mbar
調壓器---內裝式緊急切斷閥
VB93(或SB82)-尺寸規格-控制頭型號-欠壓切斷壓力-**壓切斷壓力
例：VB93-DN2"-VB31型-Pmax 50mbar(無欠壓切斷要求)
調壓器--內裝式消聲器
內裝式消聲器-尺寸規格
例：DN182-DN2"
調壓器--指揮器
指揮器型號-設定值-要求的被調壓力范圍
例：指揮器P90-Pas20mbar-Wa 8-30mbar
訂購備件時，請注明備件序號。
REVAL182調壓器安裝說明：
若要REVAL182調壓器正常運行，主氣路與指揮器供氣管的安裝須遵守一些規定，簡述如下：
a)過濾 自主管線來的燃?xì)舛谓?jīng)充分過濾，須嚴格清掃調壓器上游的管道除去余留雜質；
b)冷凝物收集器 天然氣中有時含有微量的汽態烴，該物可能干擾指揮器正常工作，所以在預調壓器供氣管進口處須安裝一冷凝物收集器及排放系統；
c)壓力信號采集 為了正確工作，壓力信號采集點須位于正確位置上。在調壓器和下游壓力信號采集點間須有一段長度不小于出口管徑4倍的直管段，在壓力信號采集點之后還須有一段長度不小于出口管徑2倍的直管段。
