小口徑籠式單座調節閥產品簡述：

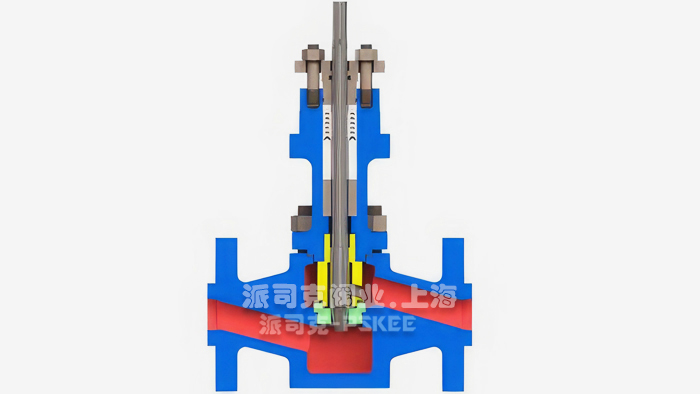

HLC小口徑籠式單座調節閥采用頂部導向不平衡式結構，是一種高性能的
調節閥，堅固的閥芯導向和套筒可防止液體發生內蒸和空化。
CV3000調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，

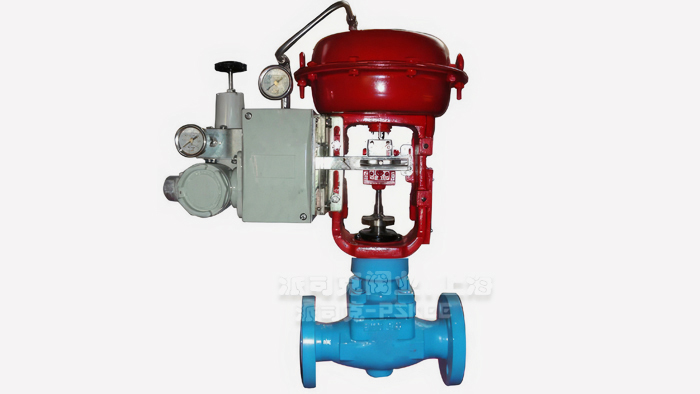

籠式調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
小口徑籠式單座調節閥產品特點：
HLC小口徑籠式單座調節閥結構緊湊，流體通道呈S型，具有壓降損失小，流量大，可調范圍廣。適用于液體壓差大過3MPa 的中壓場合，是一種高性能調節閥，堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。
小口徑籠式調節閥泄漏量符合ANSI FCI 70-2-2006標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
產品符合 GB/T4213-2008標準。
小口徑籠式單座調節閥技術參數：
|
閥體型式
|
直通鑄造球型閥
|
|
公稱通徑
|
15、20、25mm
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG
|
|
法蘭標準
|
ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592
|
|
焊接標準
|
承插焊SW
|
|
材料
|
鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金
|
|
上閥蓋
|
常溫型
|
-17～+230℃
|
|
伸長I型
|
-45～-17℃、 +230～+566℃
|
|
伸長II型
|
-100～-45℃
|
|
伸長III型
|
-196～-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
閥芯形式
|
單座套筒柱塞型閥芯
|
|
流量特性
|
金屬閥座
|
等百分比特性、線性特性
|
|
軟閥座
|
|
閥芯材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
小口徑籠式單座調節閥主要技術指標：
|
項目
|
指標值
|
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
軟閥座
|
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%(HA1型小于全行程的5%)
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%-7(HA1型小于全行程的±2%)
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
|
小口徑籠式單座調節閥執行機構：
|
執行器型式
|
HA多彈簧薄膜執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa
|
|
氣源接口
|
RC1/4"和1/4NPT
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、氣動加速器、閥位傳送器、手輪機構等
|
小口徑籠式單座調節閥采用頂部導向不平衡式結構，強度高、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該類型調節閥適用于工況壓差較小的場合，關閉嚴密，適用于對介質流量或者壓力的調節�；\式調節采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的閥籠。
·小口徑籠式單座調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·小口徑籠式單座調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·小口徑籠式單座調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·小口徑籠式單座調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·小口徑籠式單座調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
