HCP平衡籠式單座調節閥產品簡述：

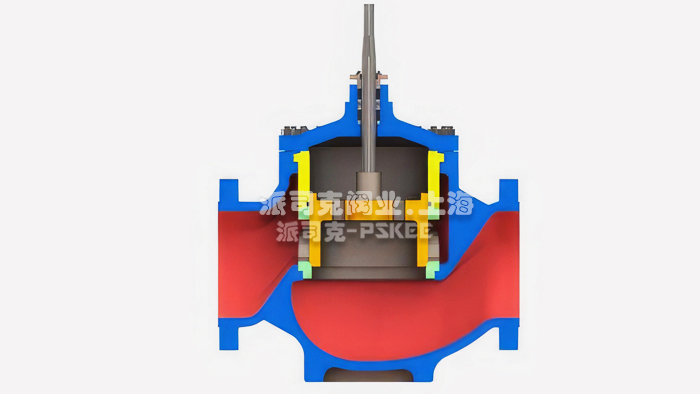

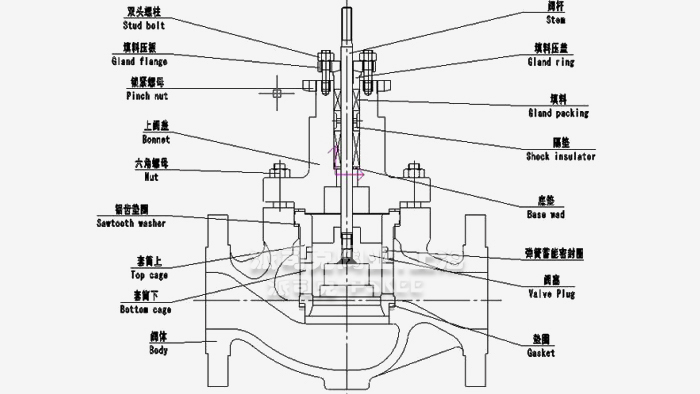

CV3000-HCP平衡籠式單座調節閥是一種改進型壓力平衡式的調節閥，該閥在閥塞或套筒上使用了高性能的密封環。閥體結構緊湊，流體通道呈S型，還設有一個套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC60534-2-1-2011 標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥泄漏量符合 ANSI FCI 70-2-2006標準。
HCP平衡籠式單座調節閥產品特點：
1.動態穩定好，噪音底，空化腐蝕小。
2.平衡籠式單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大，
3.閥塞或套筒上使用了高性能的密封環，提高了泄漏等級
4.結構緊湊，有呈S流線型的通道，還設有一個套筒周圍流體平衡流動的導流翼，其壓降損失小,流量大，可調范圍廣，流量特性精度高。
5.平衡籠式單座調節閥符合產品符合GB/T4213-2008標準。
HCP平衡籠式單座調節閥技術參數：
|
閥體型式
|
直通籠式單座鑄造球型閥
|
|
公稱通徑
|
32、40、50、65、80、100、125、150、200、250、300、350mm
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接標準
|
嵌接焊SW(32~50mm)；對接焊BW(65~350mm)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
伸長II型
|
-100～-45℃
|
|
伸長III型
|
-196～-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
金屬閥座 等百分比特性(%)和線性特性(L)
|
|
軟閥座
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
HCP平衡籠式單座調節閥執行器：
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa
|
|
供氣壓力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)/td>
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、氣動加速器、閥位傳送器、手輪機構等
|
HCP平衡籠式單座調節閥主要性能指標：
|
項目
|
指標值
|
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
軟閥座
|
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%(HA1型小于全行程的5%)
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%-7(HA1型小于全行程的±2%)
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
|
HCP平衡籠式單座調節閥Cv值和行程：
I.高容量閥芯
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
額定Cv值
|
30
|
50
|
85
|
125
|
200
|
420
|
700
|
|
額定行程
|
25
|
38
|
50
|
75
|
II.高精度流量特性閥芯
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
額定Cv值
|
10
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
175
|
275
|
360
|
275
|
360
|
640
|
|
額定行程
|
25
|
38
|
50
|
75
|
注：1、符號○表示閥的規格范圍。
HCP平衡籠式單座調節閥產品應用：
平衡籠式單座調節閥是設計用于氣體、蒸汽和水、及其它非腐蝕性液體工況。平衡籠式設計容許配備小巧、緊湊，經濟的執行機構，高達100kg/cm2〔430℃〕的壓降。該調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。 適用于控制高溫、低溫的高壓流體。
·平衡籠式單座調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·平衡籠式單座調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·平衡籠式單座調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·平衡籠式單座調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·平衡籠式單座調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
