【倒吊桶式蒸汽疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『CS45H倒吊桶式蒸汽疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列倒吊桶式蒸汽疏水閥。

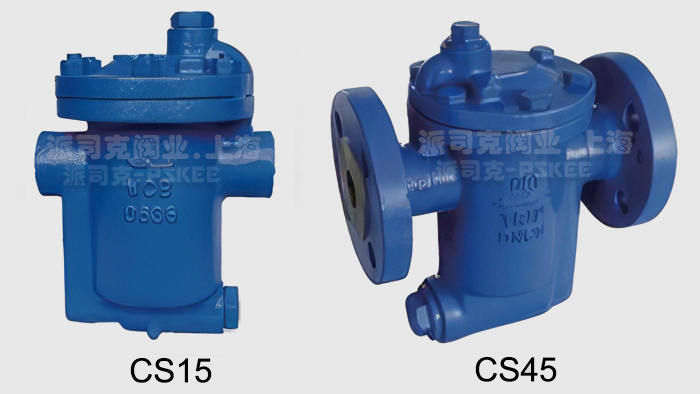

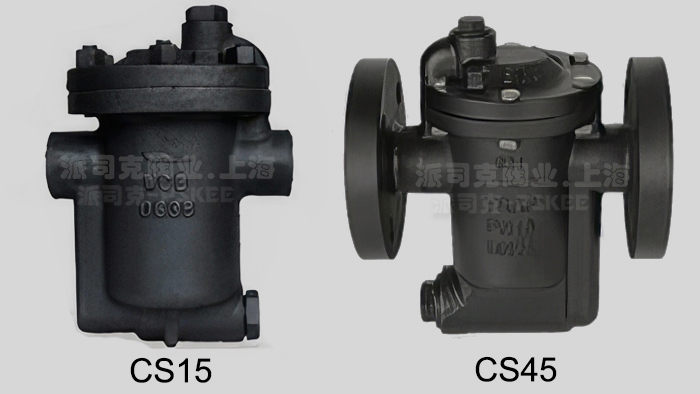

倒吊桶式蒸汽疏水閥產品簡述：
倒吊桶式蒸汽
疏水閥內部是一個倒吊桶為液位熱敏件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門，倒吊桶的開啟和關閉是根據凝結水和蒸汽的密度來作的，其動作準確可靠；
倒吊桶疏水閥結構簡單，維修方便，球面密封無集中磨損，關閉閥座孔時，由于采用了浮動杠桿機構，具有軟著路特點，提高了使用壽命。
倒吊桶式蒸汽疏水閥產品性能：
1.倒吊桶式疏水閥即能連續又能間歇排放飽各凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2.耐水擊倒置桶結構不會因水擊而遭到損壞，使用壽命長。
排空氣性能好，倒吊桶上設備溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
3.允許背壓高背壓率達85%。
4.維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

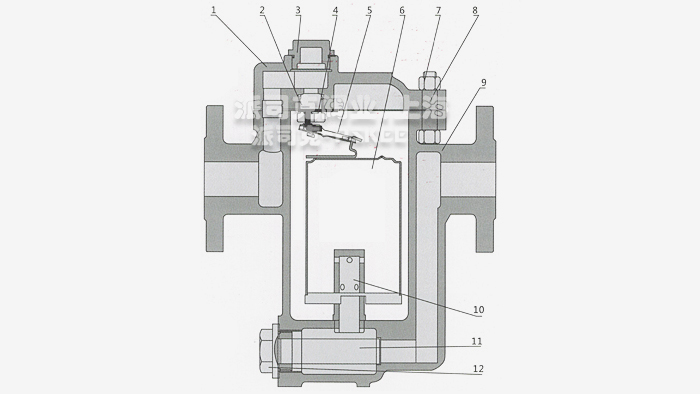

倒吊桶式蒸汽疏水閥主要零部件材料表：
|
序號
|
名稱
|
材料
|
|
1
|
閥蓋
|
WCB
|
|
2
|
封圈
|
304
|
|
3
|
螺堵
|
Q235
|
|
4
|
吊支架
|
304
|
|
5
|
掛支架
|
304
|
|
6
|
浮筒
|
304
|
|
7
|
螺母
|
45
|
|
8
|
螺柱
|
35CrMoA
|
|
9
|
閥體
|
WCB
|
|
10
|
增壓筒
|
Q235
|
|
11
|
濾網
|
304
|
|
12
|
濾網座
|
Q235
|
倒吊桶式蒸汽疏水閥工作原理：
倒置桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位熱敏件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。倒置桶式蒸汽疏水閥當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
倒吊桶式蒸汽疏水閥外形尺寸表：
Model
產品型號
|
Nominal
Diameter
公稱通徑（DN）
|
Connection
連接方式
|
Pressure
Rating（Mpa）
使用壓力
|
Max allowable
TMP（℃）
允許溫度
|
Extermal dimensions（mm）外型尺寸
|
Pe。weight
參考重量
|
|
L
|
H1
|
H2
|
W
|
ES5
(CS15H-3.7.11.16)
|
15~25
|
Thread 螺紋
|
0.01~0.3、0.7、1.1、1.6
|
400
|
140
|
85
|
90
|
103
|
5
|
ES5F
(CS15H-3.7.11.16)
|
15~25
|
Flange 法蘭
|
0.01~0.3、0.7、1.1、1.6
|
400
|
210
|
85
|
90
|
103
|
7.5
|
ES8
(CS15H-5.8.16)
|
15~25
|
Thread 螺紋
|
0.01~0.5、0.8、1.6
|
350
|
140
|
85
|
90
|
103
|
5
|
ES8F
CS45H-5.8.16)
|
15~25
|
Flange 法蘭
|
0.01~0.5、0.8、1.6
|
350
|
210
|
85
|
90
|
103
|
7
|
ES10
CS15H-8.12.16
|
25~50
|
Thread 螺紋
|
0.01~0.8、1.2、1.6
|
350
|
200
|
105
|
140
|
120
|
10.5
|
ES10F
(CS15H-8.12.16)
|
15~25
32~50
|
Flange 法蘭
|
0.01~0.8、1.2、1.6
|
350
|
270
|
105
|
140
|
120
|
14
15.5
|
ES12N
(CS65H-16
|
15~25
|
Socket weled
承插焊
|
0.01~1.6
|
350
|
220
|
110
|
140
|
120
|
14
|
|
ESH21W
|
15~25
|
0.01~2.1、44
|
425
|
300
|
130
|
150
|
200
|
28
|
ES12NF
(CS45-16)
|
15~50
|
Flange 法蘭
|
0.01~1.6
|
350
|
290
|
105
|
140
|
120
|
17
|
|
ESH21F
|
15~25
|
Flange 法蘭
|
0.01~2.1、44
|
425
|
310
|
130
|
150
|
200
|
33.5
|

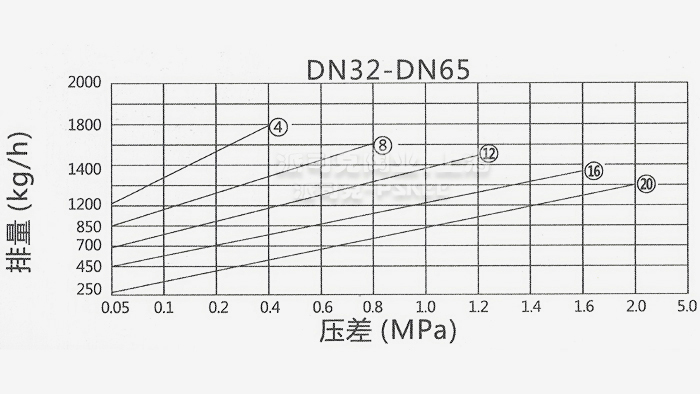

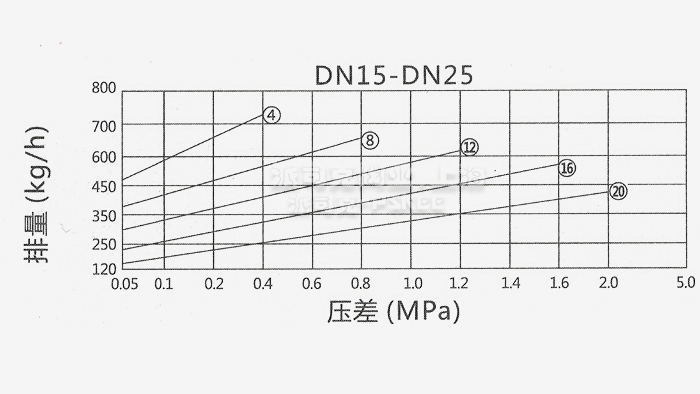

倒吊桶式蒸汽疏水閥選型主要依據：
1、凝結水負荷（排液量）kg/h
2、工作壓力MPa
3、閥后出口壓力MPa
4、殼體材料和公稱壓力
5、連接壓力等級及尺寸
6、產品的應用場合和蒸汽特性
7、凝結水負荷的選用:倍率一般為實際排液量的1.5~2.0 倍。
倒吊桶式蒸汽疏水閥使用和保養:
1、該倒吊桶式蒸汽疏水閥正確安裝和維護是正常運行的保證。
2、應確認閥體的材料、壓力和溫度的值能否滿足工況所需。
3、在安裝前須清洗管路，除去雜物。
4、倒置桶式蒸汽疏水閥的安裝位置應盡可能靠近加熱設備。
5、正確安裝后，在緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
倒吊桶式蒸汽疏水閥產品應用：
倒吊桶式蒸汽疏水閥用于石油、化工、電力、紡織印染等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速、自動排除凝結水，有效地阻止蒸汽泄漏。啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
