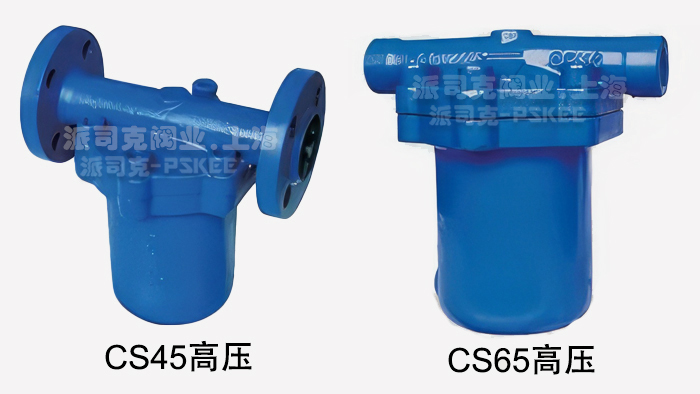

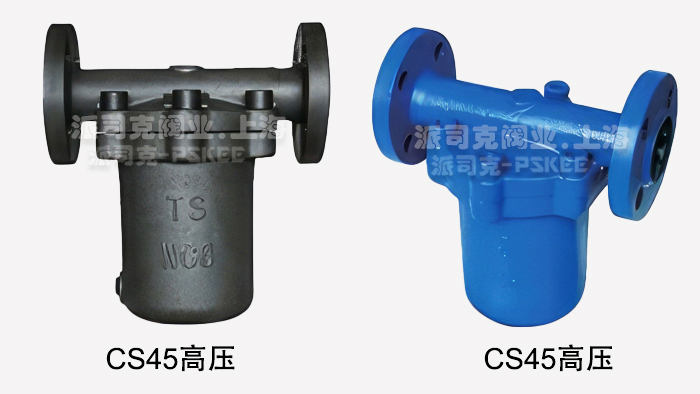

高壓倒吊桶式疏水閥產品簡述：
高壓倒吊桶式
疏水閥的開啟和關閉是根據凝結水和蒸汽的密度來作的，其動作準確可靠。該倒吊桶式疏水閥用于石油、化工、電力、紡織印染等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。高壓倒吊桶式
蒸汽疏水閥它能迅速、自動排除凝結水，有效地阻止蒸汽泄漏。啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
高壓倒吊桶式疏水閥產品性能：
1.倒吊桶式疏水閥即能連續又能間歇排放飽各凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2.耐水擊倒置桶結構不會因水擊而遭到損壞，使用壽命長。
排空氣性能好，倒吊桶上設備溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
3.允許背壓高背壓率達85%。
4.維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。
高壓倒吊桶式疏水閥技術參數：
|
公稱壓力
|
PN64
|
PN100
|
|
防氣阻功能
|
排氣孔自控
|
排氣孔自控
|
|
PMA允許壓力
|
6.5Mpa(38℃)
|
10.0Mpa(38℃)
|
|
PMO工作壓力
|
4.5Mpa(400℃)
|
4.5Mpa(343℃)
|
|
TMA允許溫度
|
593℃(0.8Mpa)
|
593℃(1.2Mpa)
|
|
TMO工作溫度
|
593℃(0.8Mpa)
|
593℃(1.2Mpa)
|
高壓倒吊桶式疏水閥工作原理：
倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位熱敏件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

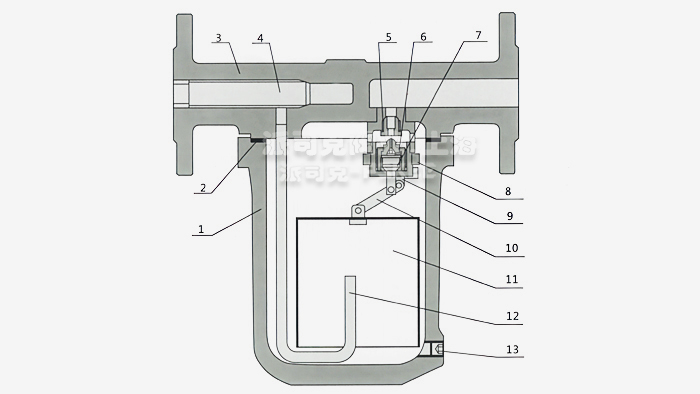

高壓倒吊桶式疏水閥主要材料表：
|
序號
|
名稱
|
材料
|
|
1.
|
閥體
|
WC9
|
|
2.
|
閥蓋墊圈
|
304
|
|
3.
|
閥蓋
|
304
|
|
4.
|
過濾網
|
304
|
|
5.
|
上閥座
|
304
|
|
6.
|
上閥芯
|
304
|
|
7.
|
下閥芯
|
304
|
|
8.
|
連接環
|
304
|
|
9.
|
連接桿
|
304
|
|
10.
|
連接桿
|
304
|
|
11.
|
倒吊桶
|
304
|
|
12.
|
導流管
|
304
|
|
13
|
排污螺堵
|
35CrMoA
|
高壓倒吊桶式疏水閥產品特點：
1、倒吊桶式疏水閥可抵抗高壓、耐水錘。加裝進口加止回閥后，可用于過熱蒸汽系統。
2、失效模式通常為常開，需要這種特點的應用比較安全，例如汽輪機疏水。
3、對凝結水的發生量適應性強．即可間歇排放．叉可連續排放。
4、SCCV關閉系統設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞．關閉可靠，壽命長久
5、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養方便。
6、背壓率高。
7、汽水分離可靠(水汽經u型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
8、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔．可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。

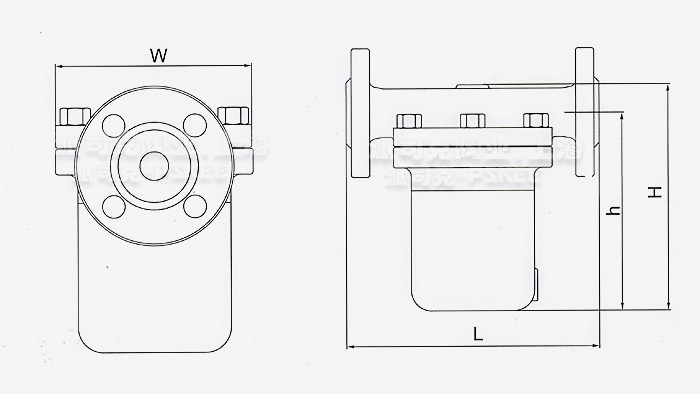

高壓倒吊桶式疏水閥外形尺寸表：
CS45 PN64
-PN100
外形尺寸
|
口徑（DN）
|
L
|
H
|
h
|
w
|
CS65
PN64
-PN100
外形尺寸
|
口徑（DN）
|
L
|
H
|
h
|
w
|
|
15
|
250
|
235
|
210
|
175
|
15
|
230
|
235
|
210
|
175
|
|
20
|
250
|
235
|
210
|
175
|
20
|
230
|
235
|
210
|
175
|
|
25
|
250
|
235
|
210
|
175
|
25
|
230
|
235
|
210
|
175
|
|
32
|
270
|
235
|
210
|
175
|
32
|
270
|
235
|
210
|
175
|
|
40
|
320
|
305
|
275
|
230
|
40
|
270
|
305
|
275
|
230
|
|
50
|
320
|
305
|
275
|
230
|
50
|
270
|
305
|
275
|
230
|
高壓倒吊桶式疏水閥產品用途：
倒吊桶式蒸汽疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消器等。倒吊桶式疏水閥小型、重量輕的Es5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型為食品工業、醫院用汽設備制造。
高壓倒吊桶式疏水閥選型主要依據：
1、凝結水負荷（排液量）kg/h
2、工作壓力MPa
3、閥后出口壓力MPa
4、殼體材料和公稱壓力
5、連接壓力等級及尺寸
6、產品的應用場合和蒸汽特性
7
、凝結水負荷的選用:倍率一般為實際排液量的1.5~2.0 倍。
高壓倒吊桶式疏水閥使用和保養:
1、該高壓倒吊桶式疏水閥正確安裝和維護是安全和正常運行的保證。
2、應確認閥體的材料、壓力和溫度的值能否滿足工況所需。
3、在安裝前須清洗管路，除去雜物。
4、倒置桶式蒸汽疏水閥的安裝位置應盡可能靠近加熱設備。
5、正確安裝后，在緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
