【CF41汽水分離器】派司克品牌.質量保證，派司克閥業全方面介紹『CF41汽水分離器』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列汽水分離器。
CF41汽水分離器產品簡述：
汽水
分離器為壓力容器結構碳鋼或不銹鋼設備，須安裝于水平管線上，排水口垂直向下，所有口徑的
汽水分離器均帶安裝支架，以減小管道承載。為確保被分離的液體迅速排放，應在底部的排水口連接合適的一套
疏水閥組合。 汽水分離器用于蒸汽、壓縮空氣及其它氣體系統可除去蒸汽、空氣或氣體等系統中所含水分。本類閥門在管道中一般應當水平安裝。
CF41汽水分離器產品分類:
雖然汽水分離器的設計多種多樣，但它們的目的都是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。一般用于蒸汽系統中的分離器有三種形式。
1.擋板型分離器 - 擋板或折板式分離器由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，落到分離器的底部，通過疏水閥排出。
2.汽旋型分離器 - 汽旋或離心型分離器使用了一連串肋片以便產生高速氣旋，在分離器內高速旋轉流動的蒸汽。
3.吸附型分離器 - 吸附型分離器內部的蒸汽通道上有一個阻礙物，一般是一個金屬網墊，懸浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分離器底部。結合汽旋和吸附兩種形式的分離器也很常見，由于結合了這兩種方法整個分離效率會有所提高。
擋板式、汽旋式和吸附式汽水分離器的主要不同是，擋板式分離器在較大的流速范圍內可以保持很高的分離效率，而汽旋式和吸附式分離器的分離效率只有在蒸汽速度13m/s以下才能達到高效率，否則效率會很低，蒸汽速度為25m/s時，其分離效率大概僅為50%。
研究表明，擋板式汽水分離器在10m/s 到30m/s的流速之間分離效率很高，所以說如果有較大的速度波動，擋板式分離器用于蒸汽系統更為合適，況且如果管道選小，濕蒸汽的速度可大過30m/s。解決這一問題的方法之一是增大汽水分離器的口徑以及分離器上游管道口徑，以減小進入汽水分離器的蒸汽流速。
CF41汽水分離器產品簡介：
CF11、CF41、UFS型汽水分離器，是利用蒸汽流向急劇轉換方式、將蒸汽和蒸汽中含有的懸浮狀水滴分離開，提高了產品質量和生產效率，分離器為蒸汽設備提供高干度蒸汽，送往用汽設備，提高設備的熱效率，并防止水擊，而分離出來的凝結水，由分離器下部的疏水閥排出，汽水分離器也適用于從壓縮空氣中分離凝結水。

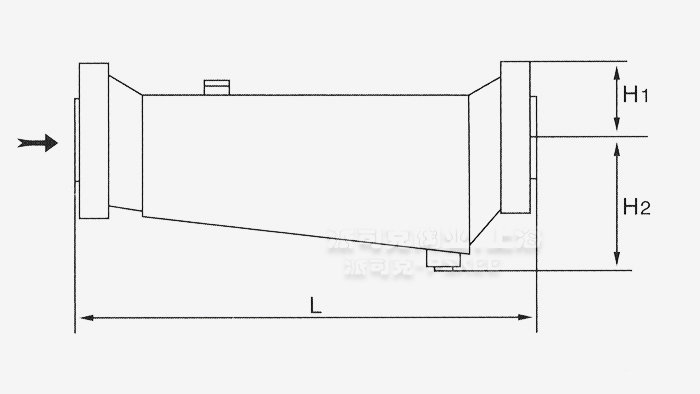

CF41汽水分離器外形尺寸表：
Model
產品型號
|
Nominal diameter
公稱通徑（DN）
|
Connection
連接方式
|
Pressure rating（MPa）
使用壓力
|
Max allowable（℃）
允許溫度
|
Extermal dimensions（mm）外形尺寸
|
|
L
|
H1
|
H2
|
D
|
|
CF11
|
15~20
|
Thread螺紋
|
0.01~2.5
|
350
|
130
|
115
|
156
|
螺紋
|
|
25
|
150
|
155
|
222
|
|
CF41
|
20~32
|
Flange法蘭
|
0.01~2.5
|
350
|
320
|
65
|
100
|
螺紋
|
|
CF41
|
40~50
|
Flange法蘭
|
0.01~2.5
|
350
|
460
|
80
|
140
|
螺紋G3/4
|
|
65
|
490
|
90
|
180
|
|
CF41
|
80~100
|
Flange法蘭
|
0.01~2.5
|
350
|
510
|
110
|
190
|
螺紋
|
|
CF41
|
125~150
|
Flange法蘭
|
0.01~2.5
|
350
|
590
|
145
|
200
|
螺紋
|
|
UFS1
|
50
|
Flange法蘭
|
0.01~2.5
|
350
|
270
|
80
|
260
|
DN25法蘭
|
|
65
|
310
|
90
|
275
|
|
UFS2
|
80
|
Flange法蘭
|
0.01~2.5
|
350
|
400
|
98
|
330
|
DN25法蘭
|
|
100
|
108
|
108
|
|
UFS3
|
150
|
Flange法蘭
|
0.01~2.5
|
350
|
450
|
140
|
410
|
DN25法蘭
|
|
200
|
168
|
435
|
|
UFS4
|
250
|
Flange法蘭
|
0.01~2.5
|
350
|
550
|
203
|
517
|
DN25法蘭
|
|
300
|
230
|
517
|
CF41汽水分離器工作原理:

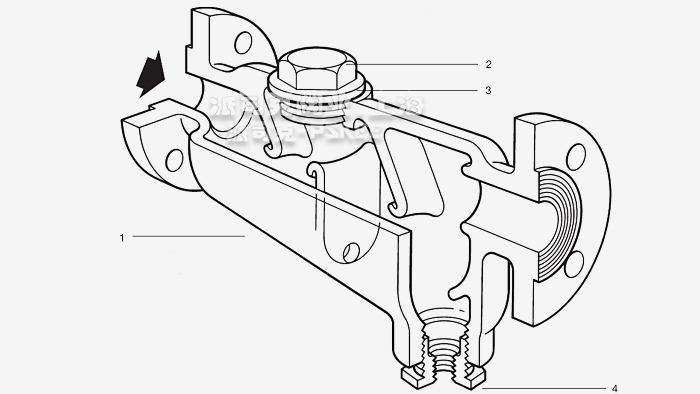

大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動，夾帶的水份由于速度的降低而被分離出來，被分離出來的液體流入下部經疏水閥排出體外，干燥清潔的蒸汽從分離器出口排出。
CF41汽水分離器產品特點：
螺旋型檔流板汽水分離器提高了分離能力，循環分離后，分離效率（干燥度高）壓降約為千分之五，結構按壓力容器規范設計，CF41汽水分離器為壓力容器結構碳鋼或不銹鋼設備，對蒸汽中含有空氣的情況，分離器上部設計了排空氣口。
·汽水分離器質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·汽水分離器產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·汽水分離器解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·汽水分離器售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·汽水分離器訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
