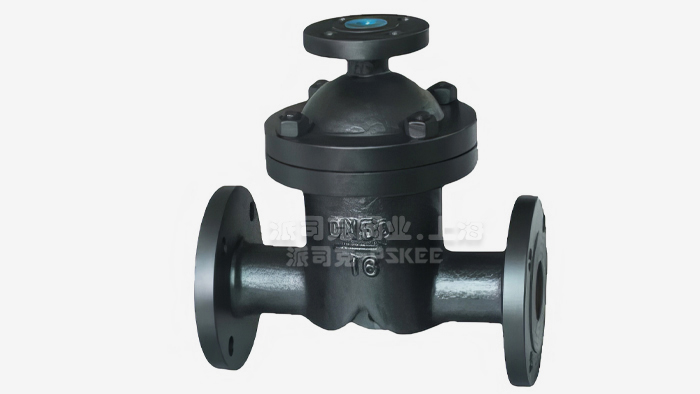

UFS汽水分離器產品簡述：
UFS型
汽水分離器是利用蒸汽流向急劇轉換方式、將蒸汽和蒸汽中含有的懸浮狀水滴分離開，提高了產品質量和生產效率。為蒸汽設備提供高干度蒸汽，送往用汽設備，提高設備的熱效率; 并防止水擊，而分離出來的凝結水，由
分離器下部的疏水閥排出; UFS汽水分離器也適用于從壓縮空氣中分離凝結水。
UFS汽水分離器產品特點：
1.提高了蒸汽的干燥度送往蒸汽設備，提高設備的熱效率。
2.防止水擊，而分離出來的凝結水通過下面的疏水器排出。
3.UFS型汽水分離器也適用于氣體和液體的分離。
UFS汽水分離器產品分類:
雖然分離器的設計多種多樣，但它們的目的都是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。一般用于蒸汽系統中的分離器有三種形式。 1.擋板型 - 擋板或折板式分離器由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，落到分離器的底部，通過疏水閥排出。
2.汽旋型 - 汽旋或離心型分離器使用了一連串肋片以便產生高速氣旋，在分離器內高速旋轉流動的蒸汽。
3.吸附型 - 吸附型分離器內部的蒸汽通道上有一個阻礙物，一般是一個金屬網墊，懸浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分離器底部。結合汽旋和吸附兩種形式的分離器也很常見，由于結合了這兩種方法整個分離效率會有所提高。擋板式、汽旋式和吸附式分離器的主要不同是，擋板式分離器在較大的流速范圍內可以保持很高的分離效率，而汽旋式和吸附式分離器的分離效率只有在蒸汽速度13m/s以下才能達到高效率，否則效率會很低，蒸汽速度為25m/s時，其分離效率大概僅為50%。
研究表明，擋板式分離器在10m/s 到30m/s的流速之間分離效率很高，所以說如果有較大的速度波動，擋板式分離器用于蒸汽系統更為合適，況且如果管道選小，濕蒸汽的速度可**過30m/s。解決這一問題的方法之一是增大汽水分離器的口徑以及分離器上游管道口徑，以減小進入汽水分離器的蒸汽流速。
UFS汽水分離器技術參數：
1.公稱通徑：DN20~300mm
2.公稱壓力：PN1.6~2.5Mpa
3.工作壓力：PN1.6~2.5Mpa
4.工作溫度：350℃

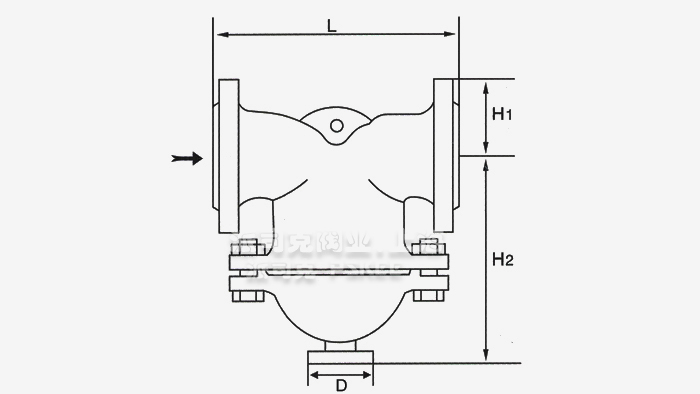

UFS汽水分離器外形尺寸表：
l
產品型號
|
Nominal diameter
公稱通徑（DN）
|
Connection
連接方式
|
Pressure rating（MPa）
使用壓力
|
Max allowable（℃）
允許溫度
|
Extermal dimensions（mm）外形尺寸
|
|
L
|
H1
|
H2
|
D
|
|
CF11
|
15~20
|
Thread螺紋
|
0.01~2.5
|
350
|
130
|
115
|
156
|
螺紋
|
|
25
|
150
|
155
|
222
|
|
CF41
|
20~32
|
Flange法蘭
|
0.01~2.5
|
350
|
320
|
65
|
100
|
螺紋
|
|
CF41
|
40~50
|
Flange法蘭
|
0.01~2.5
|
350
|
460
|
80
|
140
|
螺紋
|
|
65
|
490
|
90
|
180
|
|
CF41
|
80~100
|
Flange法蘭
|
0.01~2.5
|
350
|
510
|
110
|
190
|
螺紋
|
|
CF41
|
125~150
|
Flange法蘭
|
0.01~2.5
|
350
|
590
|
145
|
200
|
螺紋
|
|
UFS1
|
50
|
Flange法蘭
|
0.01~2.5
|
350
|
270
|
80
|
260
|
DN25法蘭
|
|
65
|
310
|
90
|
275
|
|
UFS2
|
80
|
Flange法蘭
|
0.01~2.5
|
350
|
400
|
98
|
330
|
DN25法蘭
|
|
100
|
108
|
108
|
|
UFS3
|
150
|
Flange法蘭
|
0.01~2.5
|
350
|
450
|
140
|
410
|
DN25法蘭
|
|
200
|
168
|
435
|
|
UFS4
|
250
|
Flange法蘭
|
0.01~2.5
|
350
|
550
|
203
|
517
|
DN25法蘭
|
|
300
|
230
|
517
|
UFS汽水分離器產品用途：

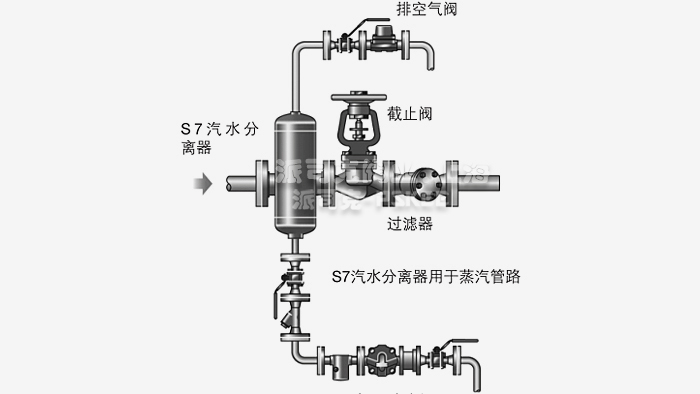

汽水分離器為壓力容器結構碳鋼或不銹鋼設備，汽水分離器安裝于水平管線上，排水口垂直向下，所有口徑的汽水離器均帶安裝支架，以減小管道承載。為確保被分離的液體迅速排放，應在汽水分離器底部的排水口連接合適的一套疏水閥組合。 汽水分離器用于蒸汽、壓縮空氣及其它氣體系統可除去蒸汽、空氣或氣體等系統中所含水分。本類閥門在管道中一般應當水平安裝。

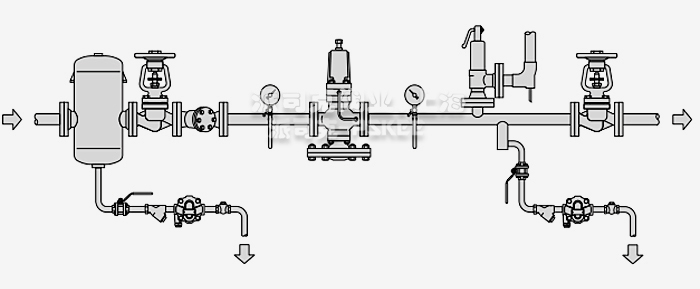

UFS汽水分離器安裝注意事項：
1.安裝前須用壓力氣體吹掃管線，清除污垢，雜物。
2.分離器應安裝在蒸汽管線路較低的位置，分離器前后建議安裝截止閥。
3.安裝方向：閥體上的箭頭指向與管道內流體方向一致（閥體上箭頭指向流體出端口）
4.汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。
5.為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝過濾器，并定期進行清理工作，確保設備效率運行。
·UFS汽水分離器質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·UFS汽水分離器產品標準：
我們的產品按**相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·UFS汽水分離器解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·UFS汽水分離器售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·UFS汽水分離器訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按**有關質量標準。
