【IP67黃銅微小型電動球閥】派司克品牌.質量保證，派司克閥業全方面介紹黃銅小型電動球閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的電動閥產品。

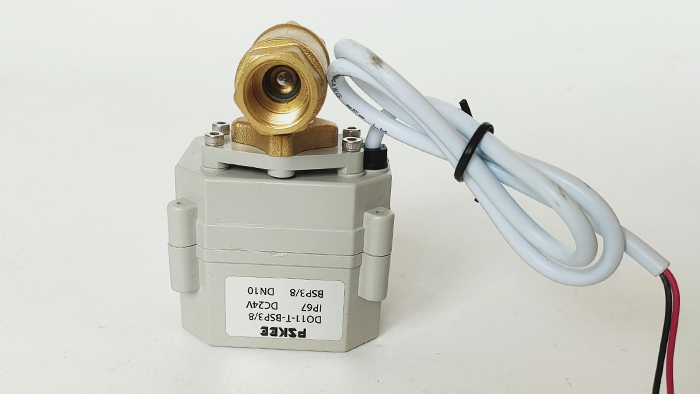

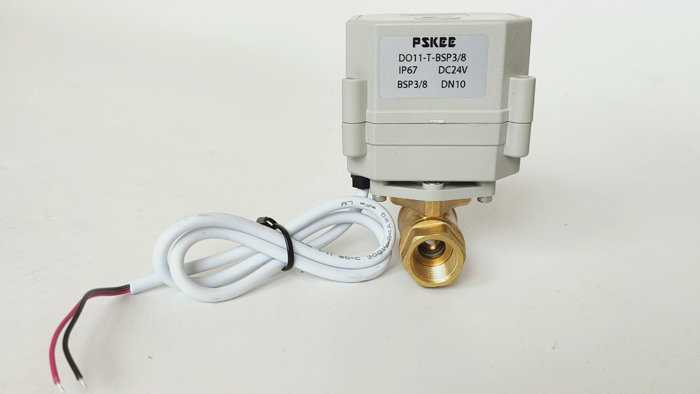

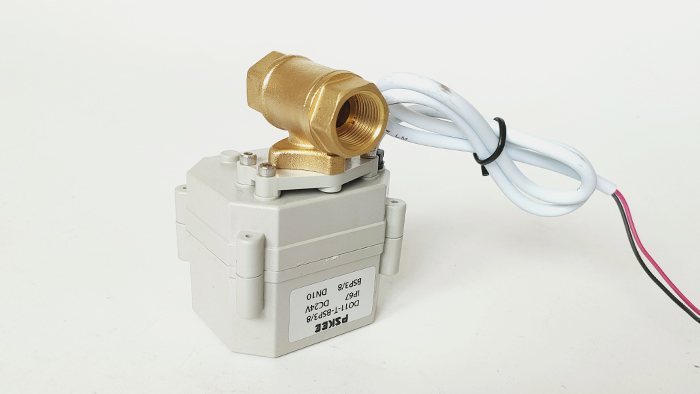

黃銅微型電動球閥產品概述：
微型電動球閥是我公司的小型電動閥門品種，其執行器和閥體的一體化設計，減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。
球閥、閥桿采用浮動密封結構，既減小了扭力又克服了結垢導致開關不靈的弊病。
黃銅微型電動球閥主要參數：
1.執行器外殼采用合金材料，外觀小巧精致、美觀耐用；傳動機構采用全金屬齒輪，力矩大。多種控制方式，既可以接受遠程閥門控制信號，又可以反饋到位信號給智能檢測單元。
2.外形美觀，體積小巧，性能可靠，輸出扭矩大，使用壽命長(10萬次以上）
3.電氣限位和機械限位一體化設計,定位準確,一致性很高,防止執行器連轉的可能.
4.執行器和閥門可以多角度裝配，方便于對于空間的分配需求。
5.球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合。
6.替換電磁閥不能正常工作的環境。
7.在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。
黃銅微型電動球閥設計特點：
1、球閥執行機械采用銅加不銹鋼齒輪設計，精度高輸出力矩大。
2、電動球閥外型小巧，結構緊湊，安裝簡易，適用于小型設備。
3、運行電流低，可以使用電池供電。
4、密封性能良好，防護等級IP67。
5、壽命長達7萬次到10萬次以上。
6、配有手動裝置，操作簡易。
黃銅微型電動球閥技術參數：
|
產品規格
|
NPT/BSP、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50(可選）
|
|
工作壓力
|
1.0MPa
|
|
流通介質
|
水、空氣
|
|
額定電壓
|
DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V（可選）
|
|
靜態電流
|
≤500MA
|
|
閥體材料
|
銅
|
|
開關的時間
|
≤5S
|
|
壽命
|
70000次
|
|
執行器材料
|
工程塑料
|
|
執行器扭矩
|
2 N.M
|
|
環境溫度
|
-15℃～50℃
|
|
液體溫度
|
2℃～90℃
|
|
手動方式
|
帶（可選不帶手動）
|
|
開關指示
|
帶（可選不帶指示）
|
|
線路控制方式
|
CR2 01，CR2 02，CR3 01，CR3 02，CR3 03，CR3 04，CR501，CR7 01，CR7 02，CR7 03(可選)
|
|
墊座
|
PTFE
|
|
密封件
|
EPDM
|
|
防護等級
|
IP67
|

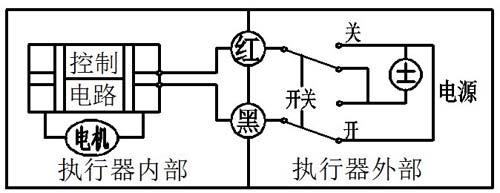

CR2-01（2 線控制）
1. 紅線接通正級，黑線接通負級，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正級，紅線接通負級，閥門打開，到位后執行器內部自動斷電。
3. 電壓選配：DC5V/DC12V/DC24V
4. 不得過載電壓工作

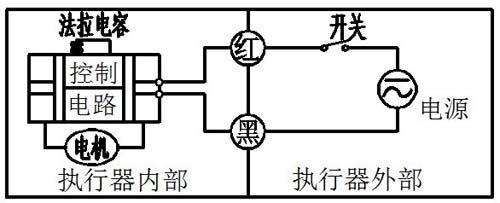

CR2-02 (2 線控制-斷電復位）
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC9-35V
5. 不得過載電壓工作

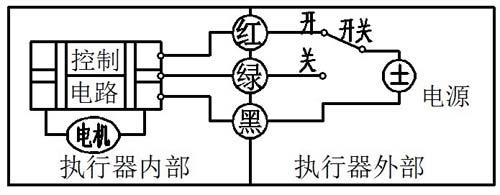

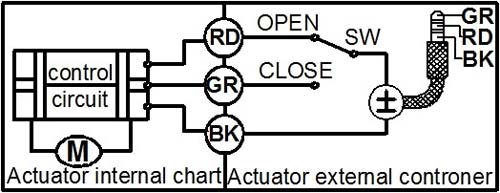

CR3-01（3 線控制）
1、紅線、綠線接正級，黑線接負級。
2、開關與紅線接通，閥門打開，到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，到位后執行器內部自動斷電。
4. 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V
5. 不得過載電壓工作
CR3-02（3 線控制）
1、紅線接正級，綠線與黑線接負級。
2、當綠線開關閉合，閥門關閉，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門打開，到位后執行器內部自動斷電。
4. 電壓選配有三種：DC7V-35V
5. 不得過載電壓工作
CR3-03（3 線控制）
1、紅線、綠線接正級，黑線接負級。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。
4. 電壓選配：DC12V，DC24V,AC/DC9-35V。
5. 不得過載電壓工作
CR3-04（3 線控制）
1、紅線、綠線接正級，黑線接負級。
2、開關與紅線接通，閥門關閉，到位后執行器內部自動斷電。
3、開關與綠色接通，閥門打開，到位后執行器內部自動斷電。
4. 電壓選配：DC5V，DC12V，DC24V
5. 不得過載電壓工作
6. 嚴禁通電連接電源線
CR5-01（5線控制，帶反饋信號）
1、紅線接通正級，黑線接通負級，閥門全關并保持。
2、黑線接通正級，紅線接通負級，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
5. 電壓選配：DC5V/DC12V/DC24V
6. 不得過載電壓工作
7. 反饋帶載能力：1、電壓DC36V，AC220V;2、電流為0.4A.

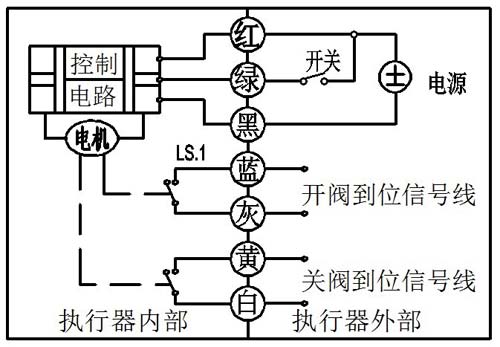

CR7-01（7線控制）
1、紅線接正級，綠線與黑線接負級。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配DC7--35V，DC5V，DC12V，DC24V；
7. 不得過載電壓工作
8. 反饋帶載能力：1、電壓DC36V，AC220V; 2、電流為0.4A.

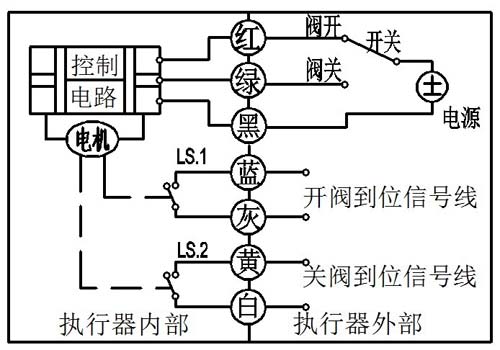

CR7-02（7線控制）
1、紅線、綠線接正級，黑線接負級。
2、開關與紅線接通，閥門打開，閥門全開到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，閥門全關到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V
7. 不得過載電壓工作
8. 反饋帶載能力：1、電壓DC36V，AC220V; 2、電流為0.4A.
CR7-03（7線控制）
1、紅線、綠線接正級，與黑線接負級。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配：電壓選配：DC12V，DC24V，AC/DC9-35V。
7. 不得過載電壓工作 1、機械手動功能須斷開電源使用。
2、左右小角度旋轉手輪，并把手輪向上提（大概3mm），然后旋動手輪左右，直至閥到位。
3、指示窗中指針上的紅線，指示S閥為關，指示O閥為開。
4、手動操作后須按下手輪，以便正常電功工作。

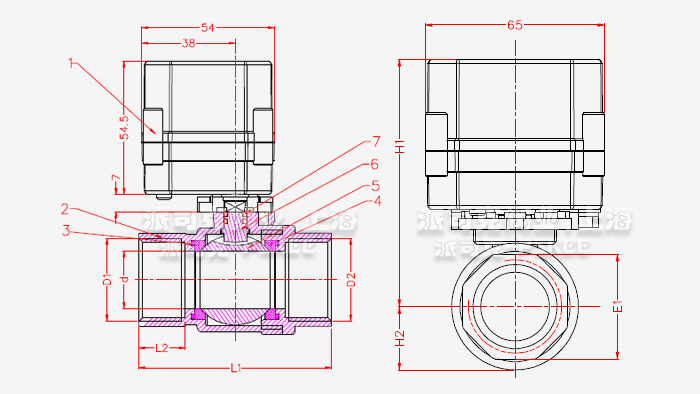

黃銅微型電動球閥外形尺寸表：
|
D1/D2 (NPT/BSP)
|
d
|
L1
|
L2
|
E1
|
H1
|
H2
|
|
1/4" -DN8
|
8
|
50
|
12
|
20.5
|
67.5
|
12
|
|
3/8" -DN10
|
10
|
50
|
12
|
20.5
|
67.5
|
12
|
|
1/2"
-DN15
|
15
|
57
|
12
|
25
|
71
|
16
|
|
3/4"
-DN20
|
20
|
65.5
|
15
|
31
|
74.5/76
|
19
|
|
1" -DN25
|
23.5
|
71.5
|
16
|
38
|
76.5
|
22
|
|
1-1/4"-DN32
|
25
|
80
|
18
|
46
|
78
|
25
|
|
1-1/4"-DN32
|
29
|
80
|
15
|
46
|
93
|
27
|
|
1-1/2"-DN40
|
38
|
114
|
25.5
|
54
|
136.5
|
/
|
|
2"-DN20
|
49
|
130
|
27
|
66
|
128.5
|
/
|
黃銅微型電動球閥適用場合：
1.廣泛應用于中yang空調系統（風機盤管）、太陽能（工程及民用熱水器）、節水器具（高�？ㄊ焦�(jié)水系統）、IC卡水表、熱計量表、空調自動加濕。
2. 應用于暖通空調、地暖、環保工程、給排水、水處理、預付費冷熱水表、水處理系統、自動排水設備、節水器具、清洗設備（洗衣機、馬桶）、醫療設備、消防設備、自動灌溉、定時加濕。
3. 應用于空氣壓縮機定時排水設備、太陽能供水設備、工工業自控小型設備、飲用水設備、環保等領域，微型電動球閥替換電磁閥不能穩定工作的場合。
·黃銅微型電動球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·黃銅微型電動球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·黃銅微型電動球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·黃銅微型電動球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·黃銅微型電動球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
