【不銹鋼微型電動球閥】派司克品牌.質量保證，派司克閥業全方面介紹不銹鋼微型快開電動閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠的
不銹鋼微型電動閥產品。
不銹鋼微型電動球閥產品概述：
微型電動球閥是我公司的小型電動閥門品種，其執行器和閥體的一體化設計，減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。
球閥、閥桿采用浮動密封結構，既減小了扭力又克服了結垢導致開關不靈的弊病。
不銹鋼微型電動球閥產品性能：
1.執行器外殼采用合金材料，外觀小巧精致、美觀耐用；傳動機構采用全金屬齒輪，力矩大。多種控制方式，既可以接受遠程閥門控制信號，又可以反饋到位信號給智能檢測單元。
2.外形美觀，體積小巧，性能可靠，輸出扭矩大，使用壽命長(10萬次以上）
3.電氣限位和機械限位一體化設計,定位準確,一致性很高,防止執行器連轉的可能.
4.執行器和閥門可以多角度裝配，方便于對于空間的分配需求。
5.球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合。
6.替換電磁閥不能正常工作的環境。
7.在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。
不銹鋼微型電動球閥設計特點：
1、球閥執行機械采用銅加不銹鋼齒輪設計，精度高輸出力矩大。
2、電動球閥外型小巧，結構緊湊，安裝簡易，適用于小型設備。
3、運行電流低，可以使用電池供電。
4、密封性能良好，防護等級IP67。
5、壽命長達7萬次到10萬次以上。
6、配有手動裝置，操作簡易。
不銹鋼微型電動球閥技術參數：
|
產品規格
|
DN15、DN20、DN25、DN32、DN40、DN50（螺紋可選配 NPT / BSP）
|
|
工作壓力
|
1.0MPa
|
|
流通介質
|
水、空氣
|
|
額定電壓
|
DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可選）
|
|
靜態電流
|
≤500MA
|
|
閥體材料
|
SS304
|
|
開關的時間
|
≤15S
|
|
壽命
|
50000次
|
|
執行器材料
|
工程塑料
|
|
執行器扭矩
|
10 N.M
|
|
環境溫度
|
-15℃～50℃
|
|
液體溫度
|
2℃～90℃
|
|
手動方式
|
不帶
|
|
開關指示
|
帶
|
|
線路控制方式
|
CR2 01,CR2 02，CR3 03 ,CR4 01，CR5 01,CR5 02,CR7 04(可選)
|
|
墊座
|
PTFE
|
|
密封件
|
FKM
|
|
防護等級
|
IP67
|

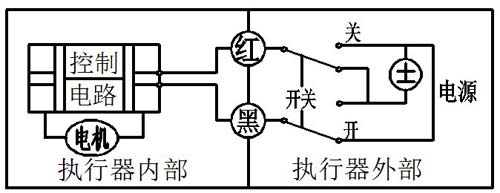

CR2-01（2 線控制）：
1. 紅線接通正級，黑線接通負級，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正級，紅線接通負級，閥門打開，到位后執行器內部自動斷電。
3. 電壓選配：DC12V/DC24V
4. 不得過載電壓工作

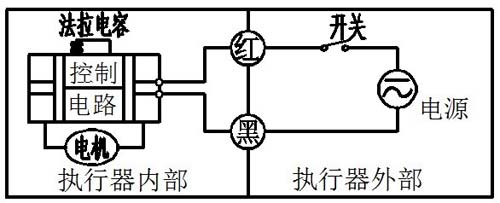

CR2-02 (2 線控制-斷電復位）接線圖
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.
5. 不得過載電壓工作
CR3-03（3 線控制）：
1、紅線、綠線接正級，與黑線接負級。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC12V，AC/DC24V。
5. 不得過載電壓工作
CR4-01（4線控制，帶反饋信號）：
1、紅線、黑線接負級, 白線，黃線接開關。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4. 電壓選配：AC/DC110V-230V
5. 控制線帶DC5V /DC24V電 ,在多臺電動閥并聯同時使用時,須把顏色相同的控制線接在一起,否則電動閥不能正常工作。

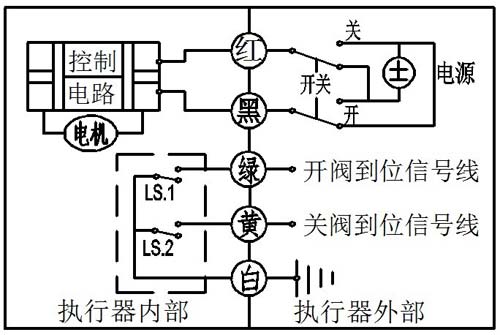

CR5-01（5線控制，帶反饋信號）接線圖：
1、紅線接通正級，黑線接通負級，閥門全關并保持。
2、黑線接通正級，紅線接通負級，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
5. 電壓選配：DC12V/DC24V
6. 不得過載電壓工作
7. 反饋帶載能力：1、電壓DC36V，AC220V;2、電流為0.4A.

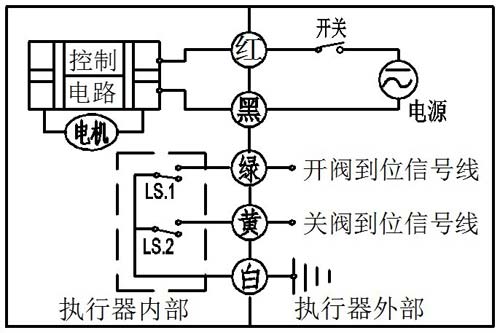

CR5 02 ( 5線控制，帶反饋信號)：
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配：AC/DC9-35V,AC110-230V
7. 不得過載電壓工作
8. 反饋帶載能力：1、電壓DC36V，AC220V;2、電流為0.4A.

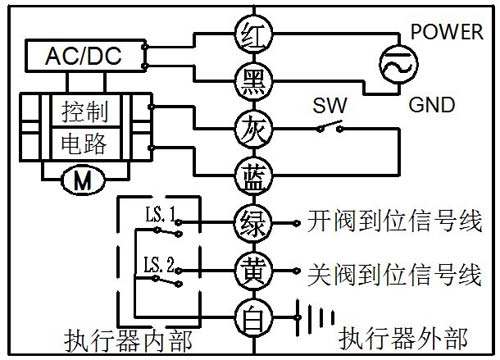

CR7-04（7線控制）：
1、紅線、黑線接負級, 白線，黃線接開關。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
6. 電壓選配：AC/DC110V-230V
7. 不得過載電壓工作
不銹鋼微型電動球閥產品應用：
1.廣泛應用于中yang空調系統（風機盤管）、太陽能（工程及民用熱水器）、節水器具（高校卡式節水系統）、IC卡水表、熱計量表、空調自動加濕。
2. 微型電動球閥應用于暖通空調、地暖、環保工程、給排水、水處理、預付費冷熱水表、水處理系統、自動排水設備、節水器具、清洗設備（洗衣機、馬桶）、醫療設備、消防設備、自動灌溉、定時加濕。
3. 微型電動球閥應用于空氣壓縮機定時排水設備、太陽能供水設備、工工業自控小型設備、飲用水設備、環保等領域，替換電磁閥不能穩定工作的場合。
不銹鋼微型電動球閥手動功能：
1、機械手動功能須斷開電源使用。
2、左右小角度旋轉手輪，并把手輪向上提（大概3mm），然后旋動手輪左右，直至閥到位。
3、指示窗中指針上的紅線，指示S閥為關，指示O閥為開。
4、微型電動球閥手動操作后須按下手輪，以便正常電功工作。
·不銹鋼微型電動球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·不銹鋼微型電動球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·不銹鋼微型電動球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·不銹鋼微型電動球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·不銹鋼微型電動球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
