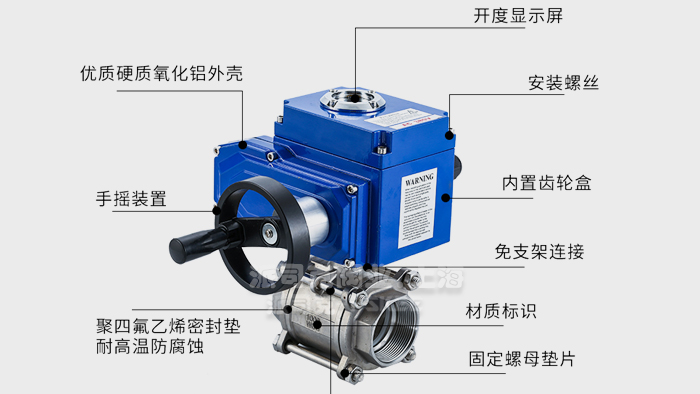

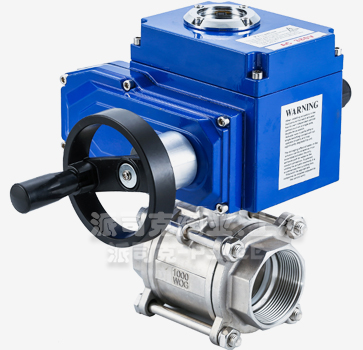

電動螺紋球閥產品簡述：
Q911F
電動螺紋球閥結構合理、造型美觀；閥座采用彈性密封結構，密封可靠。
電動球閥啟閉輕松，90度旋轉開關，開關輕便，重量輕，體積小。球閥的閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出，適用于輕工機械體積小空間窄的場合。
電動螺紋球閥產品特點：
1、防火、防靜電設計，美觀大方，耐磨。
2、閥桿帶有防脫出裝置設計，功能強勁，性能好。
3、閥球上設計有壓力平衡孔，球槽上有泄壓孔設計。
4、雙層閥桿填料與對壓碟型彈片裝置。
5、球閥結構緊湊、體積小、流通能力大。
6、閥體脫臘鑄造，部件優選材質，精致美觀。
7、三片式密封性能好、結構簡單易維護、使用壽命長。
8、連接方式多樣化：螺紋、焊接、承插焊、快裝、法蘭式。

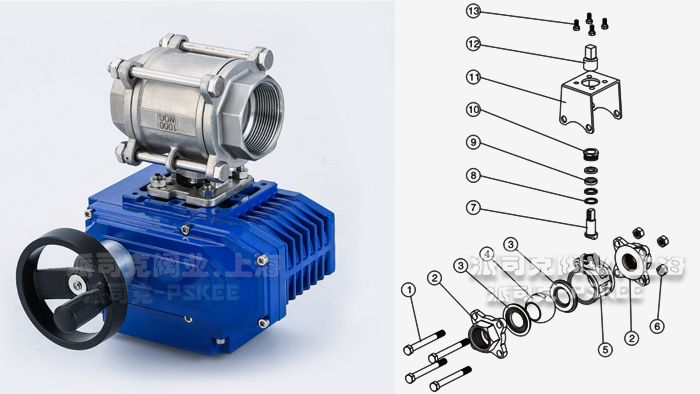

電動螺紋球閥零件和材料：
|
序號NO.
|
零件名稱
|
材質
|
|
1
|
螺栓
|
不銹鋼304
|
|
2
|
接頭
|
不銹鋼CF8、CF8M
|
|
3
|
閥座
|
PTFE
|
|
4
|
球體
|
不銹鋼304、316
|
|
5
|
閥體
|
不銹鋼CF8、CF8M
|
|
6
|
螺母
|
不銹鋼304
|
|
7
|
閥桿
|
不銹鋼304、316
|
|
8
|
墊片
|
PTFE
|
|
9
|
填料
|
PTFE
|
|
10
|
壓蓋
|
不銹鋼304、316
|
|
11
|
連接支架
|
不銹鋼304
|
|
12
|
連接套
|
不銹鋼304
|
|
13
|
螺栓
|
不銹鋼304
|
電動螺紋球閥功能特點：
1、功能強勁
a.智能型、比例型、開關型、各類信號輸出；
b.全行程時間15秒、30秒、60秒等供選擇；
c.智能型控制模塊集成于電動裝置本體中，無須外接定位器。
2、可靠性能：
a.銅合金鍛造一體化蝸輪強度高、耐磨性好、傳動精度高；
b.進口軸承、電器元件等關零部件提高了使用壽命；
c.通過1500V耐壓測試，F(xiàn)級防護電機可靠
d.IP67高標準防護等級；
3、使用方便：
a.免加油、免檢點、防水防銹、任意角度安裝；
b.采用單相電源，外接線路簡單，并有多種電源供選擇；
4、唯美外觀
a.鋁合金壓鑄外殼，流暢銷；
b.體積和重量僅相當于傳統的%。
|
|
電動螺紋球閥選用標準：
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V。
2、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型。
3、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V。
4、設計制造：GB12237、ASMEB16.34，檢測標準:GB/T13927,EN1266,MSP-110。
電動螺紋球閥性能特點：
1.3PC結構設計，密封性能可靠，拆卸方便，維護維修方便。
2.三片式閥體耐壓高，200PSI-2000PSI內范圍可選。
3.工作溫度高，-20-300度內范圍內可選用。
4.配置國標ISO5211標準驅動裝置平臺，高平臺連接。
5.螺紋可選：BSP、ISO228、NPT、DIN2999多種標準。
6.適用水、氣、油及腐蝕性液體等多種介質(W、O、G)。

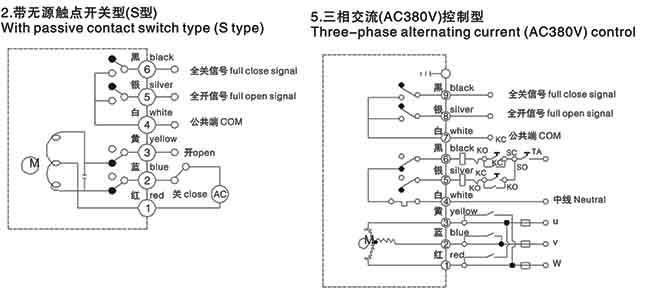

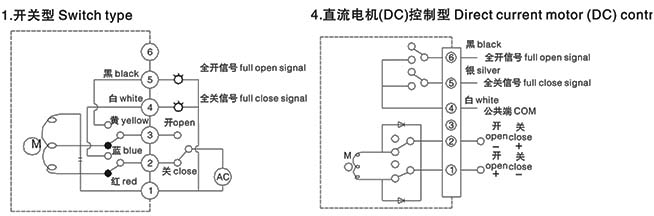

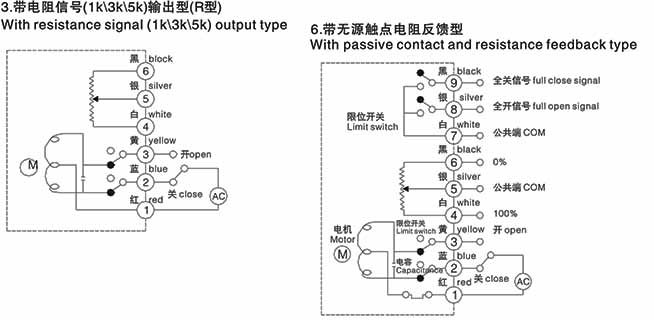

電動螺紋球閥執行器接線說明：
電動螺紋球閥產品應用：
電動螺紋球閥具有體積小、配套簡單、流通能力大，可實現對介質的嚴密切斷關閉，適用于工作條件惡劣的介質，零泄漏。還適合于介質是粘稠，含顆粒，纖維性質的場合。電動球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
·電動螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動螺紋球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
