電動法蘭球閥產品簡述：
電動法蘭球閥可配鑄鋼、304、316不銹鋼閥體，法蘭
電動球閥的閥體通道和連接管徑并成同一直徑，介質可以無損失的流過。電動球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封適用于小于≤180℃的工況，金屬硬密封適用于溫度≤425℃的工況場合。電動
法蘭球閥通常用于密封要求嚴格的場合，可控制氣體、液體、蒸汽介質外，還適用于控制污水和含有纖維雜質的介質。
電動法蘭球閥產品特點：
電動法蘭球閥為90度旋轉開關閥，是管道開關切斷理想的閥門，電動球閥結構簡單緊湊，密封可靠，結構簡單，維修方便。密封性能達到無泄漏，電動法蘭球閥產品具有結構緊湊、外觀精美、使用方便、性能可靠、品質優良等特點；可與執行器配套電動智能遠程控制。

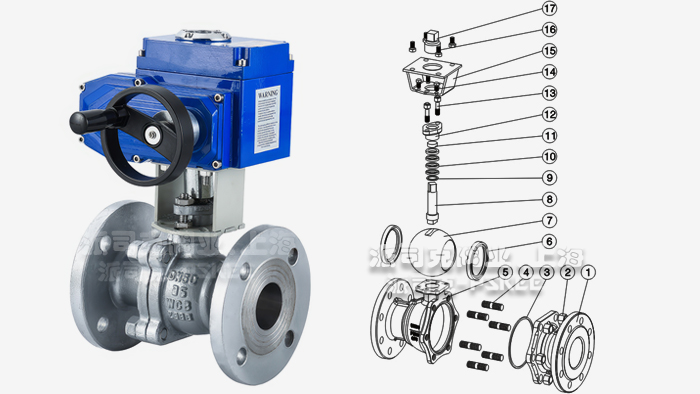

電動法蘭球閥零部件材料表：
序號
NO
|
零件名稱
Parts name
|
材質
Material
|
序號
NO
|
零件名稱
Parts name
|
材質
Material
|
|
C
|
P
|
R
|
C
|
P
|
R
|
|
1
|
閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
10
|
填料
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
螺母
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
11
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
|
3
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
12
|
壓蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
4
|
螺柱
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
13
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
5
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
14
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
6
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
15
|
連接支架
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
7
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
16
|
螺柱
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
8
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
17
|
連接套
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
18
|
電動執行機構
|
硬質鋁合金
|

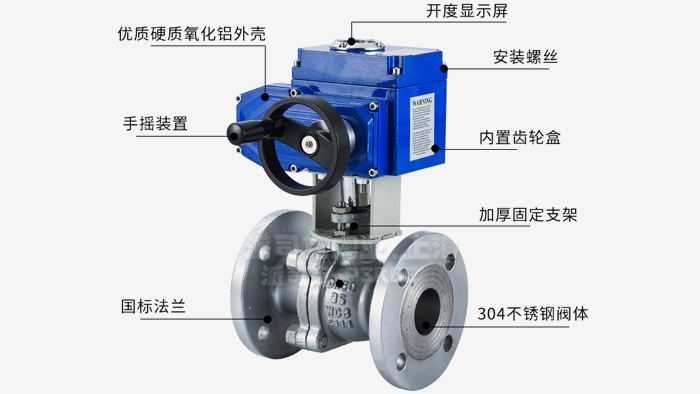

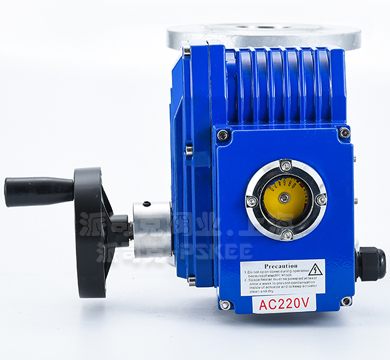

電動法蘭球閥產品性能特點：
1.殼體：硬質鋁合金，陽氧化粉末涂層，耐腐蝕性強，防護等級為IP67、NEMA4、NEMA6、IP68型可選。
2.電機：全封閉式鼠籠式電機，體積小、扭矩大、慣性力小、緣F級，內置過熱保護開關，可防損壞。
3.手動結構：手柄的設計可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于扳手夾內，方便使用。
4.指示器：指示器在中心軸上，可觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察方便。
5.干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行內部水分凝結，保持內部電氣元件的干燥。
6.密封：密封性好，標準產品防IP67，并可選IP68防護等級。
7.限位開關：機械，電子雙重限位。
8.自鎖：蝸輪蝸桿機構可傳輸大扭矩，效率高，噪音低，壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9.防脫螺栓：拆除外殼進，螺栓附在殼體上，不會脫落。
10.安裝：底部安裝尺寸符號ISO5211/DIN3337國際標準，與閥體連接的孔成雙四方形便于帶方桿的閥線性或45度轉角安裝，適應性強�？梢源怪卑惭b，也可水平安裝。

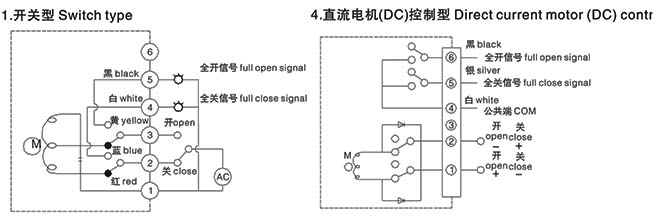

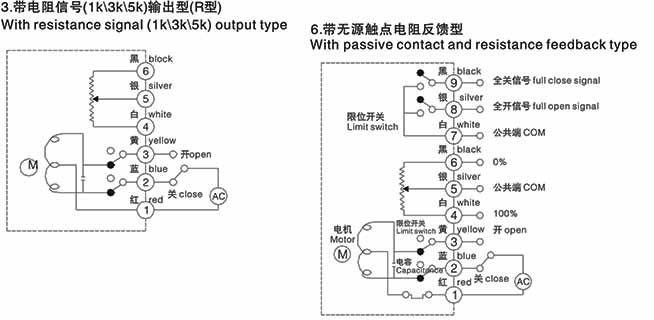

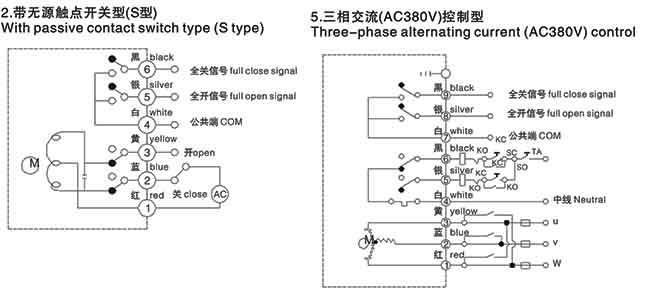

11.線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
電動法蘭球閥技術參數及扭矩：
|
型號
|
M03
|
M05
|
M10
|
M15
|
M25
|
M50
|
M100
|
M200
|
|
電源
|
AC24V、AC110V、AC220V、AC380V、AC400V、DC24V
|
|
力矩
|
30N.M
|
50N.M
|
100N.M
|
150N.M
|
250N.M
|
500N.M
|
1000N.M
|
2000N.M
|
|
行程時間
|
10S
|
12/25S
|
15/30S
|
50/100S
|
|
電機功率
|
10W
|
15W
|
25W
|
30W
|
45W
|
90W
|
110W
|
110W
|
|
保護
|
電機過熱保護（120 ℃）
|
|
轉動角度
|
0-90℃
|
|
環境溫度
|
-10-60℃
|
|
耐壓值
|
1500V
|
|
啟動電流
|
0.15A
|
0.25A
|
0.6A
|
0.68A
|
0.76A
|
1.2A
|
1.36A
|
1.36A
|
|
工作電流
|
0.15A
|
0.25A
|
0.52A
|
0.55A
|
0.70A
|
1.15A
|
1.28A
|
1.28A
|
|
防護等級
|
IP67
|
|
限位
|
電動時：全開全閉時限開關，手動時：機械擋塊。
|
|
重量
|
2.0Kg
|
2.8Kg
|
4.2Kg
|
4.5Kg
|
7.2Kg
|
7.5Kg
|
12.5Kg
|
12.5Kg
|
|
輸入信號
|
4-20mA 0-10V 1-5V
|
|
輸出信號
|
4-20mA 0-10V 1-5V
|
電動法蘭球閥產品功能特點：
1、功能強勁
a.智能型、比例型、開關型、各類信號輸出；
b.全行程時間15秒、30秒、60秒等供選擇；
c.智能型控制模塊集成于電動裝置本體中，無須外接定位器。
2、可靠性能：
a. 銅合金鍛造一體化蝸輪強度高、耐磨性好、傳動精度高；
b.進口軸承、電器元件等關零部件提高了使用壽命；
c.通過1500V耐壓測試，F(xiàn)級緣電機可靠
d.IP67高標準防護等級；
3、使用方便：
a.免加油、免檢點、防水防銹、任意角度安裝；
b.采用單相電源，外接線路簡單，并有多種電源供選擇；
4、唯美外觀
a.鋁合金壓鑄外殼，流暢銷；
b.體積和重量?jī)H相當于傳統的%；
|
|
電動法蘭球閥產品性能特點：
1.殼體：硬質鋁合金，陽氧化粉末涂層，耐腐蝕性強，防護等級為IP67、NEMA4、NEMA6、IP68型可選。
2.電機：全封閉式鼠籠式電機，體積小、扭矩大、慣性力小、緣F級，內置過熱保護開關，可防損壞。
3.手動結構：手柄的設計可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于扳手夾內，方便使用。
4.指示器：指示器在中心軸上，可觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察方便。
5.干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行內部水分凝結，保持內部電氣元件的干燥。
6.密封：密封性好，標準產品防IP67，并可選IP68防護等級。
7.限位開關：機械，電子雙重限位。
8.自鎖：蝸輪蝸桿機構可傳輸大扭矩，效率高，噪音低，壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9.防脫螺栓：拆除外殼進，螺栓附在殼體上，不會脫落。
10.安裝：底部安裝尺寸符號ISO5211/DIN3337國際標準，與閥體連接的孔成雙四方形便于帶方桿的閥線性或45度轉角安裝，適應性強。可以垂直安裝，也可水平安裝。
11.線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
電動法蘭球閥產品應用：
電動法蘭球閥它不僅結構簡單，密封性能好，而且在一定公稱通徑范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，電動法蘭球閥主要用于截?cái)嗷蚪幽芙橘|(zhì)，也可用于流體的調節與控制，電動球閥廣泛用于工況嚴格且需求量大的石油、天然氣、精煉、化工、船舶、電廠以及管線工業。
·電動法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動法蘭球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
