【Y型螺紋
止回閥】派司克品牌.質量保證，全方面介紹
Y型螺紋止回閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼螺紋止回閥。
Y型螺紋止回主要特點：
Y型螺紋止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。內螺紋止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放；還可用于給其中的壓力可能升至大過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。本類止回閥在管道中一般應當水平安裝。
Y型螺紋止回閥計特點：
1、內螺紋止回閥結構簡單、體積小、重量輕。
2、止回閥流道通暢、流體阻力小，閥瓣在很小的壓差下就能打開。
3、止回閥維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
Y型螺紋止回產品范圍：
體材料:不銹鋼
口徑:1/2"~3"(DN15~DN80)
連接方式:BSP,BSPT, NPT
壓力范圍:800WOG
工作溫度:-46℃ - +180℃
Y型螺紋止回閥產品特性：
止回閥多種螺紋端供選擇
可適宜水平安裝及垂直安裝
采用脫臘鑄造
Y型螺紋止回閥產品標準：
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226

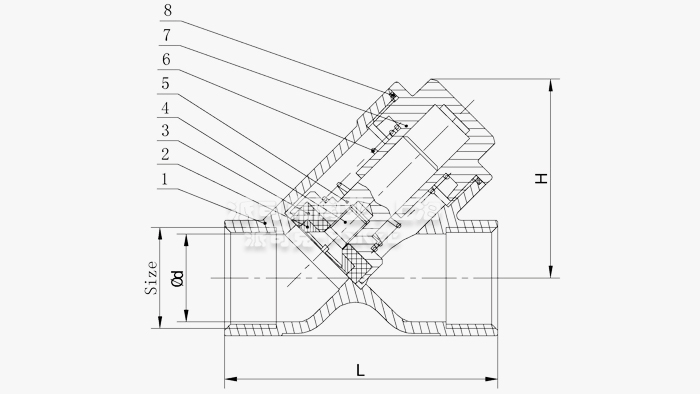

Y型螺紋止回閥結構圖：
Y型螺紋止回閥主要材料表：
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
2
|
壓圈
|
SUS304
|
|
3
|
密封圈
|
PTFE/RPTFE
|
|
4
|
開槽沉頭螺釘
|
A193-B8
|
|
5
|
閥瓣
|
SUS304
|
|
6
|
彈簧
|
SUS304
|
|
7
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
8
|
密封墊
|
PTFE/RPTFE
|
Y型螺紋止回閥外形尺寸表：
|
序號
|
d
|
L
|
H
|
|
1/2"
|
17.5
|
67
|
44.7
|
|
3/4"
|
23
|
75
|
52.1
|
|
1"
|
29
|
90
|
65.7
|
|
1-1/4"
|
38
|
110
|
70
|
|
1-1/2"
|
43.5
|
120
|
79.5
|
|
2"
|
55
|
140
|
95.5
|
|
2-/2"
|
69
|
190
|
125
|
|
3
|
81.5
|
205
|
144.5
|
Y型螺紋止回閥產品應用：
Y型螺紋止回閥的功能是用來防止管路中的介質倒流，屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。螺紋止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
·Y型止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·Y型止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·Y型止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·Y型止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·Y型止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
