【旋啟式絲扣
止回閥】派司克品牌.質量保證,派司克閥業全方面介紹H14W旋啟式
絲扣止回閥相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、安裝維護及產品說明書;為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列螺紋止回閥。
旋啟式絲扣止回閥主要特點:
H14W旋啟式絲扣止回閥是由硅溶膠鑄造閥體。采用精加工的工藝,結構合理、造型美觀。閥座采用彈性密封結構,啟閉輕松密封可靠。絲扣止回閥用來防止管路中的介質倒流。適用介質為:水、油品、蒸汽、酸性介質等。
旋啟式絲扣止回閥設計特點:
1、絲扣止回閥結構簡單、體積小、重量輕。
2、流道通暢、流體阻力小,閥瓣在很小的壓差下就能打開。
3、維修方便,結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
旋啟式絲扣止回閥產品標準:
設計標準:ASME B16.34
壁厚標準:ASME B16.34
螺紋標準: ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準:MSS SP-110,EN 1226

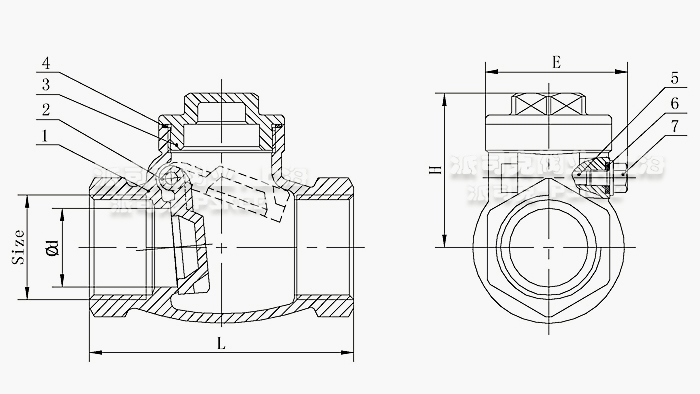

旋啟式絲扣止回閥結構圖:
旋啟式絲扣止回閥主要材料表:
序號
|
名稱
|
材質
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
1
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
2
|
閥瓣
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
3
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
4
|
密封圈
|
PTFE/RPTFE/PPL
|
5
|
銷
|
SUS304
|
6
|
密封墊
|
PTFE/RPTFE/PPL
|
7
|
六角頭螺栓
|
A193-8
|
旋啟式絲扣止回閥外形尺寸表:
序號
|
d
|
L
|
H
|
1/4"
|
11.6
|
56
|
37.8
|
3/8"
|
13
|
65
|
37.8
|
1/2"
|
17.5
|
65
|
44.7
|
3/4"
|
23
|
75
|
52.1
|
1"
|
29
|
90
|
65.7
|
1-1/4"
|
38
|
110
|
70
|
1-1/2"
|
43.5
|
120
|
79.5
|
2"
|
55
|
140
|
95.5
|
2-/2"
|
69
|
190
|
125
|
3"
|
81.5
|
205
|
144.5
|
旋啟式絲扣止回閥產品應用:
旋啟式絲扣止回閥嚴格按GB12236標準設計制造,銷軸與閥瓣連接采用內裝式結構,性能優良,密封更可靠。絲扣止回閥的功能是用來防止管路中的介質倒流。啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。

·旋啟式絲扣止回閥質保體系:
有了您的信任與支持,我們提供值得信賴的PSKEE品牌產品,我們支持一系列的系統技術參數、技術指導、文件支持,實行質量跟蹤、客戶檔案、售后保障。
·旋啟式絲扣止回閥產品標準:
我們的產品按相關標準驗收,產品質量實行"售后跟蹤"服務;隨貨提供"銘牌""質量證明""質保卡",產品并帶有"說明書""檢驗報告"等相關說明。
·旋啟式絲扣止回閥解決方案:
派司克公司為工業系統和水力提供的整體方案,我們專注產品質量,把握每一個產品細節全程控制; 不僅為用戶解決需求,還保障了控制系統運行可靠性,減少系統的故障及維護,不懈努力的為用戶提供高品質、高性能的產品。
·旋啟式絲扣止回閥售后保障:
派司克公司實行完善的用戶檔案和全程服務制度,每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務,貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·旋啟式絲扣止回閥訂購說明:
1.閥門產品:如有指定型號標準,請直播銷售熱線咨詢價格,了解詳情!
2.技術支持:如沒有指定產品型號規格,請把工況要求、設計圖紙、技術規范,發送傳真或郵件至本公司。
3.產品訂貨參數:通徑(DN),公稱壓力(Mpa),溫度(℃),連接方式(螺紋、法蘭、對夾等)。
4.產品驅動方式:手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認:本公司提供報價清單及技術標準說明至客戶確認,在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
