【內螺紋
止回閥】派司克品牌.質量保證，
派司克閥業全方面介紹H12W內
螺紋止回閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列內螺紋止回閥。
內螺紋止回閥主要特點：
立式內螺紋止回閥精度高，外觀美，造型小，帶有彈簧裝置。垂直與水平安裝均可等特點。螺紋止回閥主要適應管道系統中防止介質倒流使用。硅溶膠鑄造不銹鋼閥體。采用精加工的工藝，結構合理、造型美觀。
內螺紋止回閥設計特點：
1、內螺紋止回閥具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力�。粍�(dòng)作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
內螺紋止回閥產品特性：
多種螺紋端供選擇
可適宜水平安裝及垂直安裝
采用脫臘鑄造
內螺紋止回閥產品標準：
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226

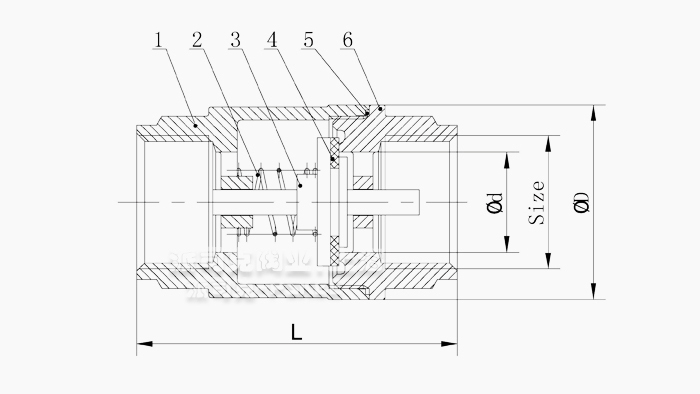

內螺紋止回閥結構圖：
內螺紋止回閥主要零部件：
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
2
|
彈簧
|
SUS304
|
|
3
|
閥瓣
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
|
4
|
閥座
|
PTFE/VITON
|
|
5
|
密封圈
|
PTFE/RPTFE
|
|
6
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
內螺紋止回閥外形尺寸表：
|
序號
|
d
|
L
|
D
|
|
1/4"
|
10
|
50
|
26
|
|
3/8"
|
13
|
54
|
30
|
|
1/2"
|
15
|
57
|
34
|
|
3/4"
|
20
|
64
|
42
|
|
1"
|
25
|
80
|
49
|
|
1-1/4"
|
32
|
82
|
60
|
|
1-1/2"
|
40
|
93
|
71
|
|
2"
|
50
|
100
|
87
|
|
2-1/2"
|
65
|
120
|
110
|
|
3"
|
76
|
140
|
125
|
|
4"
|
94
|
158
|
155
|
內螺紋止回閥產品應用：
立式內螺紋止回閥產品設計制造按GB12236設計標準，結構合理，密封可靠，外形美觀。內螺紋止回閥閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
·內螺紋止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·內螺紋止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·內螺紋止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·內螺紋止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·內螺紋止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
