【廣式球閥】派司克品牌.質量保證，派司克閥業全方面介紹廣式球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列廣式球閥。
廣式球閥產品簡述：
該
廣式球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。流體進、出
一片式廣式球閥方向可任意選擇，具有雙向作用。水平管道、垂直管道均可安裝。操作方便，開關迅速，手柄只需轉動90度即可實現開關。
|
廣式球閥產品標準：
|
|
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準：ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226
|
|
|
|

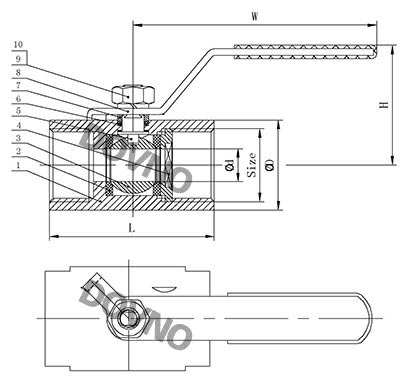

廣式球閥結構圖：
|
|
|
|
|
廣式球閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
SUS316
|
SUS304
|
|
2
|
閥座
|
PTFE/RPTFE
|
|
3
|
球體
|
SUS316
|
SUS304
|
|
4
|
并帽
|
SUS316
|
SUS304
|
|
5
|
閥桿
|
SUS316
|
SUS304
|
|
6
|
填料
|
PTFE/RPTFE
|
|
7
|
填料壓蓋
|
SUS304
|
|
8
|
手柄
|
SUS304
|
|
9
|
彈性墊片
|
SUS304
|
|
10
|
六角螺母
|
A194-8
|
|
|
|
|
廣式球閥外形尺寸表：
|
|
序號
|
d
|
L
|
D
|
H
|
E
|
螺紋端
|
|
1/2"
|
10.5
|
60
|
33
|
35
|
95
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/4"
|
12
|
65
|
37
|
37
|
95
|
|
1"
|
18
|
73
|
45
|
70
|
120
|
|
1-1/4"
|
23
|
90
|
54
|
85
|
155
|
|
1-1/2"
|
25
|
98
|
65
|
89
|
155
|
|
2"
|
32
|
113
|
75
|
|
|
|
一片式廣式球閥的關閉件是個球體，球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門。一片式廣式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
·廣式球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·廣式球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·廣式球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·廣式球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·廣式球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
