【廣式法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹廣式法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列廣式球閥。

廣式法蘭球閥產品簡述：
該一片廣式法蘭球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。流體進、出該廣式球閥方向可任意選擇，具有雙向作用。水平管道、垂直管道均可安裝。操作方便，開關迅速，手柄只需轉動90度即可實現開關。
廣式法蘭球閥體積小、安裝方便的特點，又具有國標法蘭全通徑不易泄漏的優點，一舉改變了以往方式法蘭球閥流量小，易泄漏的固疾，也解決了國標法蘭球閥過于笨重的缺點，而具閥體可采用精鑄造工藝，外形美觀大方。全通徑、大徑量，連接尺寸符合廣式球閥標準，預計將在越來越多的管道上得到廣泛的使用。

廣式法蘭球閥產品標準：

1、結構長度：GB/T12221-1989
2、法蘭標準：GB/T9113
3、設計：GB/T12237-1989
4、測試：GB/T13927-1992
5、適用介質：水，石油，空氣，和一些腐蝕性的液體

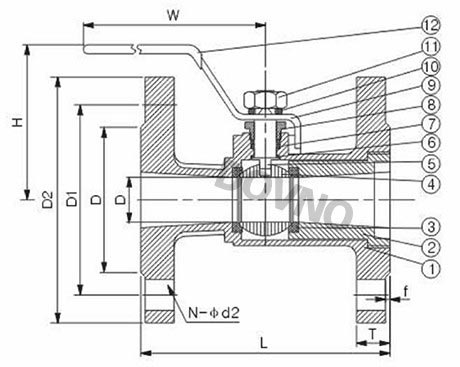

廣式法蘭球閥結構圖：

廣式球閥工作原理：

廣式球閥的關閉件是個球體，球體繞閥體中間線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是一片式的球閥類別，它有著自身結構的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，此球閥一般水平安裝。

廣式法蘭球閥主要零部件材料表：

1	閥體	WCB/CF8M/CF8	7	填料	PTFE
2	閥蓋	WCB/CF8M/CF8	8	壓蓋	SS304/SS
3	閥座	PTFE	9	手柄	SS304/SS
4	球	SS316/SS304/SS	10	彈簧墊片	SS304/SS
5	閥桿	SS316/SS304/SS	11	閥桿螺母	SS304/SS
6	止推墊片	PTFE	12	塑料套	塑料

廣式法蘭球閥外形尺寸表:

NPS	d	D	D1	D2	T	f	L	W	H	N	d2
1/2"	10.3	46	65	95	14	2	92	125	65	4	14
3/4"	13	56	75	105	14	2	105	135	75	4	14
1"	17	65	85	115	15	2	110	135	87	4	14
11/4"	22	76	100	140	16	2	125	147	90	4	18
11/2"	25	84	110	150	18	3	135	180	95	4	18
2"	32	99	125	165	18	3	155	180	110	4	18
21/2"	40	118	145	185	21	3	170	200	120	8	18
3"	50	132	160	200	24	3	200	230	130	8	18
4"	64	156	190	235	24	3	230	240	150	8	22

廣式法蘭球閥屬于手動閥類。主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，廣式法蘭球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

相關產品

·廣式法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·廣式法蘭球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·廣式法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·廣式法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·廣式法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	PSK-1041QF-1PC
產品口徑	DN15-DN100
產品壓力	1.6-4.0Mpa
產品材質	WCB,CF8,CF8M
產品應用	水、氣、油品
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
