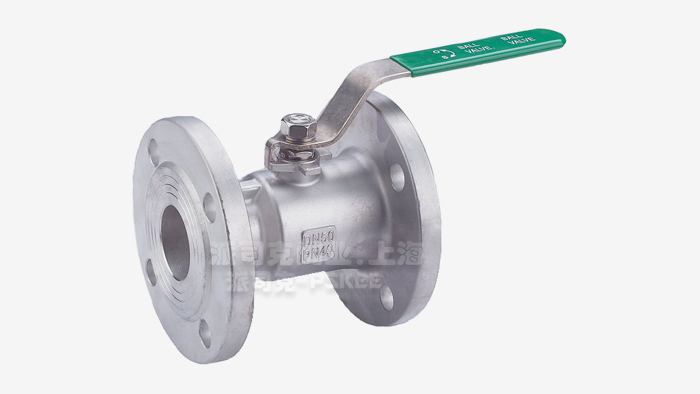

【一體式防泄漏球閥】派司克品牌.質量保證，派司克閥業全方面介紹一體式防泄漏球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列一片式球閥。
|
一體式防泄漏球閥產品特點：
|
|
一體式防泄漏球閥替代廣式球閥，啟閉無摩擦。這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題；上裝式結構，對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本；一體式防泄漏球閥單閥座設計。消除了閥門中腔介質因異常升壓而影響使用問題；低扭矩設計。一體式球閥結構設計的閥桿，只需配一個小手柄閥門就能輕松啟閉； 楔形密封結構。防泄漏球閥是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使球閥的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證；密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到球閥自清潔的目的。
|
|
|
|
一體式防泄漏球閥性能規范：
|
公稱壓力PN1.6、2.5、4.0、6.4Mpa
強度試驗壓力：PT2.4、3.8、6.0、9.6Mpa
低壓氣密封試驗壓力：0.6Mpa
適用介質：水、氣、油品、硝酸類、醋酸類
適用溫度：-20~180℃
|
|
|
|
|
一體式防泄漏球閥主要零件材料：
|
|
零件名稱DescriptionParts
|
|
閥體Body
|
WCB
|
ZG1Cr18Ni9Ti304CF8
|
ZG1Cr18Ni12MO2Ti316CF8M
|
|
球體Ball
|
1Cr18Ni9Ti304
|
1Cr18Ni9Ti304
|
1Cr18Ni12MO2Ti
|
|
閥桿Stem
|
1Cr18Ni9Ti304
|
1Cr18Ni9Ti304
|
1Cr18Ni12MO2Ti
|
|
密封圈Sealring
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
填料Packing
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
|
|
|

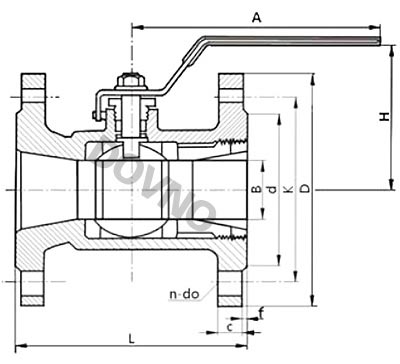

一體式防泄漏球閥結構圖：
|
|
|
|
|
一體式防泄漏球閥外形尺寸表：
|
|
SIZE
|
B
|
D
|
K
|
d
|
L
|
A
|
H
|
F
|
N-do
|
|
1/2″
|
11
|
95
|
65
|
45
|
92
|
110
|
65
|
2
|
4-14
|
|
3/4″
|
13
|
105
|
75
|
55
|
102
|
110
|
75
|
2
|
4-14
|
|
1″
|
17
|
115
|
85
|
65
|
109
|
110
|
87
|
2
|
4-14
|
|
1-1/4″
|
23
|
135
|
100
|
75
|
126
|
150
|
90
|
2
|
4-18
|
|
1-1/2″
|
25
|
145
|
110
|
85
|
136
|
150
|
95
|
3
|
4-18
|
|
2″
|
32
|
160
|
125
|
100
|
154
|
180
|
110
|
3
|
4-18
|
|
2-1/2″
|
40
|
180
|
145
|
120
|
172
|
180
|
120
|
3
|
4-18
|
|
3″
|
50
|
195
|
160
|
135
|
190
|
230
|
130
|
3
|
8-18
|
|
4″
|
65
|
215
|
180
|
155
|
210
|
230
|
150
|
3
|
8-18
|
|
一體式防泄漏球閥啟閉無摩擦。這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題；球閥上裝式結構，對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本；一體式防泄漏球閥單閥座設計。消除了閥門中腔介質因異常升壓而影響使用問題；低扭矩設計。
·一體式防泄漏球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·一體式防泄漏球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·一體式防泄漏球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·一體式防泄漏球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·一體式防泄漏球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
