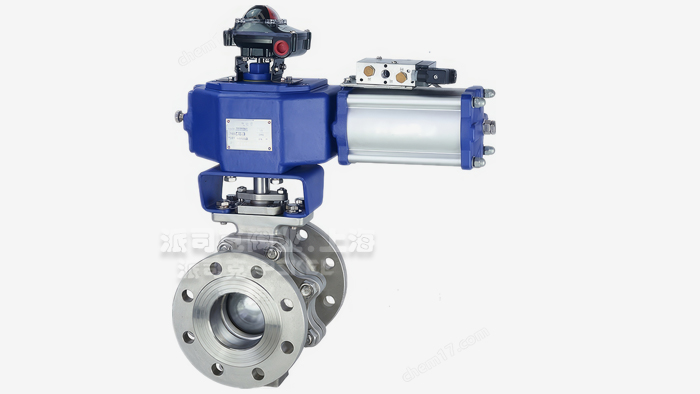

氣動O型切斷球閥產品概述：
|
|
氣動O型切斷球閥是直角回轉開關閥，主要用于介質的切斷控制，O型切斷球閥系列適合于嚴密切斷，介質雙向切斷控制，與氣動執行器、電動執行器配套，廣泛使用于造紙、化工、食品加工、石油工業等自控化程度要求較高的過程自控系統中。
|
|
|
氣動O型切斷球閥產品特點：
|
1.氣動切斷球閥流體阻力小，壓降小，全開的O型球閥就是一段直通管道，因此流體阻力很小，通過閥體的介質沒有壓力損失。
2.球閥上下軸承設計；閥體內裝有上下軸承，與閥桿接觸面積大，承載能力高；磨擦系數小，使閥門的扭矩減少。
3.閥座可根據介質和工況需要，選用金屬硬密封或PTFE軟密封：金屬硬密封表面堆焊硬質合金，球表面鍍硬鉻，或噴焊、等離子氮化等硬化處理，使密封面增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適用范圍廣。
4.O型切斷球閥自控程度高；閥體直接與氣動執行器或電動執行器裝配在一起，適用于自控程度高的自動化控制系統。
5.氣動O型切斷球閥適應范圍廣：硬密封閥座與球在開關過程中具有擦拭作用，它除適合液體介質外，更適合帶纖維及固體顆料介質的系統控制。
|
|
|
|
氣動O型切斷球閥設計標準：
|
1.O型切斷球閥設計標準：GB/T 1237-2007
2.法蘭標準：ASME B16.5 EN 1092-1:2001 GB/T 9113.1-2010 JB/T 79.1-1994 HG20592-2009
3.壓力-溫度額定值：ASME B16.34-2003 GB/T 1224-2007 ISO 7005-1
4.O型切斷球閥結構長度標準：
固定式短結構：企業標準
固定法蘭標準結構：GB/T 12221-2005 ISO 5752/EN 558-12
O型切斷球閥適應溫度范圍
-29℃-150℃ 常溫型
-29℃-250℃ 中溫型
-29℃-350℃ 高溫型
6.密封與強度試驗標準：JB/T 9092-1999
|
|
|
|

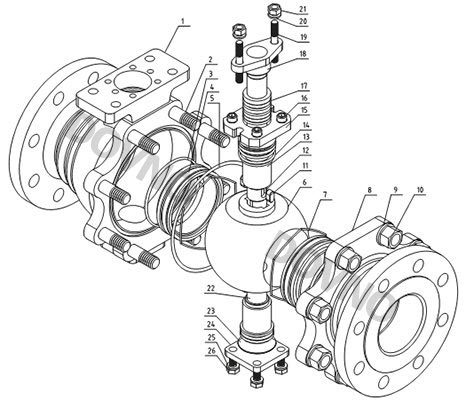

氣動O型切斷球閥結構圖：
|
|
|
|
|
氣動O型切斷球閥主要產品材料表：
|
|
序號
|
名稱
|
數量
|
材料WCB
|
材料CF8
|
材料CF8M
|
|
1.
|
閥體
|
1
|
WCB
|
CF8
|
CF8M
|
|
2.
|
雙頭螺栓
|
1組
|
35CrMOA
|
304
|
316
|
|
3.
|
O形圈
|
1
|
氟橡膠
|
氟橡膠
|
氟橡膠
|
|
4.
|
閥座
|
2
|
20Cr13+STL
|
304+STL
|
316+STL
|
|
5.
|
中法蘭墊
|
1
|
氟橡膠/石墨
|
氟橡膠/石
|
氟橡膠/石
|
|
6.
|
球
|
1
|
CF8+Cr
|
CF8+Cr
|
CF8M+Cr
|
|
7.
|
彈簧
|
2
|
316
|
316
|
316
|
|
8.
|
閥蓋
|
1
|
WCB
|
CF8
|
CF8M
|
|
9.
|
墊片
|
1組
|
Q235
|
304
|
304
|
|
10
|
螺母
|
4
|
45
|
304
|
316
|
|
11.
|
平鍵
|
1
|
20Cr13
|
304
|
316
|
|
12.
|
上閥桿
|
1
|
20Cr13
|
304
|
316
|
|
13.
|
軸承
|
1
|
PTFE
|
PTFE
|
PTFE
|
|
14.
|
O型圈
|
1
|
氟橡膠
|
氟橡膠
|
氟橡膠
|
|
15.
|
閥桿防脫套
|
1
|
WCB
|
CF8
|
CF8M
|
|
16.
|
螺釘
|
4
|
20Cr13
|
304
|
316
|
|
17.
|
填料
|
1組
|
PTFE
|
PTFE
|
PTFE
|
|
18.
|
填料壓蓋
|
1
|
WCB
|
CF8
|
CF8M
|
|
19.
|
雙頭螺柱
|
2
|
25
|
304
|
304
|
|
20.
|
螺母
|
2
|
25
|
304
|
304
|
|
21.
|
平墊
|
2
|
25
|
304
|
304
|
|
22.
|
下閥桿
|
1
|
20Cr13
|
304
|
316
|
|
23.
|
平墊片
|
1
|
25
|
304
|
316
|
|
24.
|
后壓蓋
|
1
|
WCB
|
CF8
|
CF8M
|
|
25.
|
平墊片
|
4
|
PTFE
|
PTFE
|
PTFE
|
|
26.
|
螺栓
|
4
|
25
|
304
|
316
|
|
|
|
|

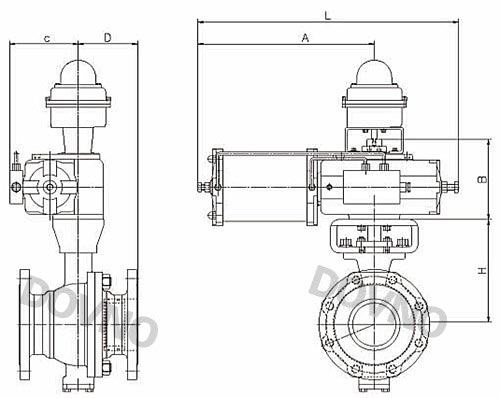

氣動O型切斷球閥外形尺寸圖：
|
|
|
|
|
氣動O型切斷球閥外形尺寸表：
|
|
DN
|
A
|
L
|
B
|
H
|
C
|
D
|
|
25
|
270
|
390
|
115
|
135
|
105
|
52
|
|
32
|
270
|
395
|
115
|
141
|
115
|
66
|
|
40
|
275
|
395
|
115
|
153
|
115
|
67
|
|
50
|
296
|
440
|
124
|
160
|
125
|
96
|
|
65
|
300
|
445
|
124
|
172
|
135
|
110
|
|
80
|
343
|
507
|
129
|
200
|
155
|
120
|
|
100
|
343
|
507
|
129
|
215
|
170
|
150
|
|
125
|
343
|
507
|
129
|
278
|
178
|
178
|
|
150
|
418
|
617
|
164
|
295
|
197
|
197
|
|
200
|
426
|
625
|
164
|
328
|
229
|
228
|
|
250
|
510
|
750
|
198
|
401
|
268
|
265
|
|
300
|
605
|
900
|
251
|
438
|
305
|
305
|
|
350
|
605
|
900
|
251
|
500
|
343
|
343
|
|
400
|
763
|
1155
|
300
|
570
|
381
|
381
|
|
氣動O型切斷球閥產品應用：
氣動O型球閥是直角回轉開關閥，主要用于介質的切斷控制，切斷球閥系列適合于嚴密切斷，介質雙向切斷控制，與氣動執行器、電動執行器配套，O型切斷球閥廣泛使用于造紙、化工、食品加工、石油工業等自控化程度要求較高的過程自控系統中。
·氣動O型切斷球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動O型切斷球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動O型切斷球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動O型切斷球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動O型切斷球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
