產品詳細

對夾式O型固定球閥

產品品牌	PSKEE
產品型號	PSK-2077F-GB
產品口徑	DN25-DN80
產品壓力	PN10/16/25/150LB
產品材質	WCB.CF8.CF8M
產品應用	化工,食品加工,石油工業
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。

【對夾式O型固定球閥】派司克品牌.質量保證，派司克閥業全方面介紹對夾式O型固定球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列對夾式O型球閥。

對夾式O型固定球閥產品簡述：

對夾式O型球閥是直角回轉開關閥，主要用于介質的切斷控制，O型球閥系列適合于嚴密切斷，介質雙向切斷控制，與氣動執行器、電動執行器配套，對夾式O型固定球閥廣泛使用于造紙、化工、食品加工、石油工業等自控化程度要求較高的過程自控系統中。

對夾式O型固定球閥產品特點：

1.對夾式O型固定球閥流體阻力小，壓降小，全開的球閥就是一段直通管道，因此流體阻力很小，通過閥體的介質沒有壓力損失。
2.球閥上下軸承設計；閥體內裝有上下軸承，與閥桿接觸面積大，承載能力高；磨擦系數小，使閥門的扭矩減少。
3.閥座可根據介質和工況需要，選用金屬硬密封或PTFE軟密封：金屬硬密封表面堆焊硬質合金，對夾式O型球閥球表面鍍硬鉻，或噴焊、等離子氮化等硬化處理，使密封面增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適用范圍廣。
4.O型球閥自控程度高；閥體直接與氣動執行器或電動執行器裝配在一起，適用于自控程度高的自動化控制系統。
5.對夾式O型球閥適應范圍廣：硬密封閥座與球在開關過程中具有擦拭作用，它除適合液體介質外，更適合帶纖維及固體顆料介質的系統控制。

對夾式固定球閥產品規格：

對夾固定式短結構 DN25-DN80
法蘭固定式短結構 DN100-DN300
法蘭固定式標準結構 DN25-DN400
壓力等級：
短結構：PN10、PN16
標準結構：PN10、PN16、PN25、150LB

對夾式O型固定球閥設計標準：

1.設計標準：GB/T 1237-2007
2.法蘭標準：ASME B16.5 EN 1092-1:2001 GB/T 9113.1-2010 JB/T 79.1-1994 HG20592-2009
3.壓力-溫度額定值：ASME B16.34-2003 GB/T 1224-2007 ISO 7005-1
4.結構長度標準：
固定式短結構：企業標準
固定法蘭標準結構：GB/T 12221-2005 ISO 5752/EN 558-12
適應溫度范圍
-29℃-150℃ 常溫型
-29℃-250℃ 中溫型
-29℃-350℃ 高溫型
6.密封與強度試驗標準：JB/T 9092-1999

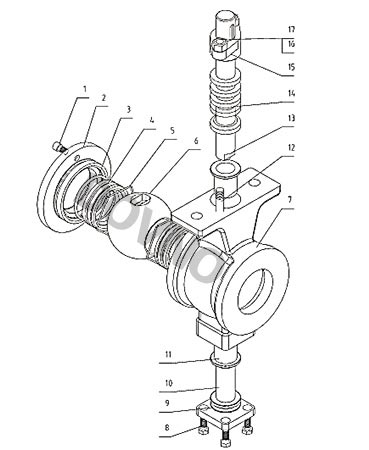

對夾式O型手動球閥結構圖：

對夾式O型固定球閥主要材料表：

序號	名稱	數量（件)	材料（WCB）	材料（CF8）	材料（CF8M）
1	閥蓋	1	WCB	CF8	CF8M
2	閥蓋	1	WCB	CF8	CF8M
3	O形圈	1	氟橡膠	氟橡膠	氟橡膠
4	閥座	2	20Cr13+STL	304+STL	316+STL
5	彈簧	1	316	316	316
6	球	1	304+Cr	304+Cr	316+Cr
7	閥體	1	WCB	CF8	CF8M
8	螺栓	4	25	304	304
9	墊片	4	Q235	304	304
10	后閥桿	1	20Cr13	304	316
11	軸承	2	PTFE	PTFE	PTFE
12	雙頭螺栓	2	25	304	304
13	上閥桿	1	20Cr13	304	304
14	填料	1組	PTFE	PTFE	PTFE
15	壓蓋	1	WCB	CF8	CF8M
16	螺母	2	25	304	304
17	墊片	2	Q235	304	304

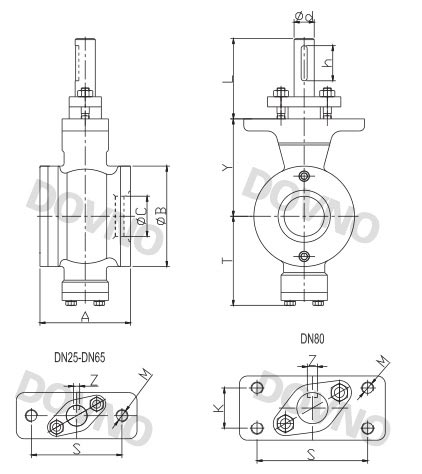

對夾式O型手動球閥外形尺寸圖：

對夾式O型固定球閥外形尺寸表：

DN	A	B	C	T	Y	L	Φd	h	S	K	M	Z	扭矩
25	75	68	20	81	73	102	16	35	75	/	2-M10	5	40
32	80	76	25	86	78	100	16	35	75	/	2-M10	5	76
40	80	84	32	78	80	102	16	35	75	/	2-M10	5	90
50	90	100	40	89	97	110	20	35	90	28	4-M10	6	100
65	116	118	50	94	102	110	20	35	90	28	4-M10	6	140
80	140	132	66	120	123	110	25	40	90	28	4-M10	6	150

對夾式O型固定球閥產品應用：
對夾式O型球閥采用固定球設計，相對運動部位均采用摩擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。O型固定球閥可起調節和切斷作用，常用于兩位式控制。球閥它流路簡單，全開時形成直管通道，壓力損失小，適用于高粘度、懸浮液、紙漿等流體場合。
