【電動O型切斷球閥】派司克品牌.質量保證，派司克閥業全方面介紹電動O型切斷球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列O型切斷球閥。
|
電動O型切斷球閥簡述：
|
|
電動O型切斷球閥是采用O型球芯結構，其具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。電動開關球閥適用于兩位切斷的場合，閥與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。電動O型切斷球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。通常適用于密封要求嚴格的場合，O型切斷球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
|
|
|
|
電動O型切斷球閥特點：
|
1.電動O型切斷球閥流體阻力小，是所有閥類中流體阻力小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．O型切斷球閥全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。球閥結構簡單、重量輕、密封性能好。 適用于要求零泄漏率的場合。
|
|
|
|

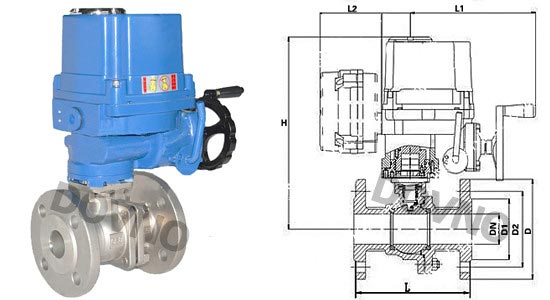

電動O型切斷球閥結構圖：
|
|
|
|
|
電動O型切斷球閥外形尺寸表：
|
|
公稱直通徑DN(mm)
|
尺寸
|
|
L
|
D
|
D2
|
D1
|
B
|
H
|
L1
|
Z-d
|
|
15
|
130
|
95
|
65
|
45
|
14
|
176
|
161
|
4-14
|
|
20
|
140
|
105
|
75
|
55
|
14
|
180
|
161
|
4-14
|
|
25
|
150
|
115
|
85
|
65
|
14
|
182
|
161
|
4-14
|
|
32
|
165
|
135
|
100
|
78
|
16
|
188
|
161
|
4-18
|
|
40
|
180
|
145
|
110
|
85
|
16
|
198
|
161
|
4-18
|
|
50
|
200
|
160
|
125
|
100
|
16
|
203
|
161
|
4-18
|
|
65
|
200
|
180
|
145
|
120
|
18
|
222
|
188
|
4-18
|
|
80
|
250
|
195
|
160
|
135
|
20
|
237
|
188
|
8-18
|
|
100
|
280
|
215
|
180
|
155
|
20
|
281
|
268
|
8-18
|
|
125
|
320
|
245
|
210
|
185
|
22
|
300
|
268
|
8-18
|
|
150
|
360
|
280
|
240
|
210
|
24
|
300
|
268
|
8-23
|
|
200
|
400
|
335
|
295
|
265
|
26
|
368
|
268
|
12-23
|
|
250
|
433
|
405
|
335
|
320
|
30
|
418
|
268
|
12-25
|
|
電動O型切斷球閥產品應用：
電動O型切斷球閥是直角回轉開關閥，主要用于介質的切斷控制，O型球閥系列適合于嚴密切斷，介質雙向切斷控制，與氣動執行器、電動執行器配套，電動O型切斷球閥廣泛使用于造紙、化工、食品加工、石油工業等自控化程度要求較高的過程自控系統中。
·電動O型切斷球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動O型切斷球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·電動O型切斷球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動O型切斷球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動O型切斷球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
