【氣動高真空擋板閥】派司克品牌.質量保證，派司克閥業全方面介紹GDQ-J氣動高真空擋板閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及真空閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高真空擋板閥。

---

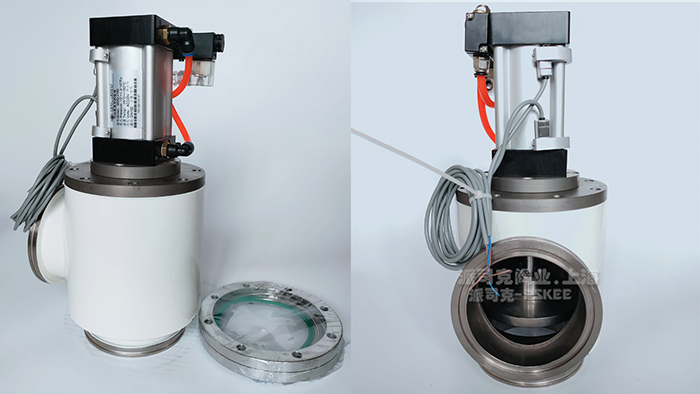

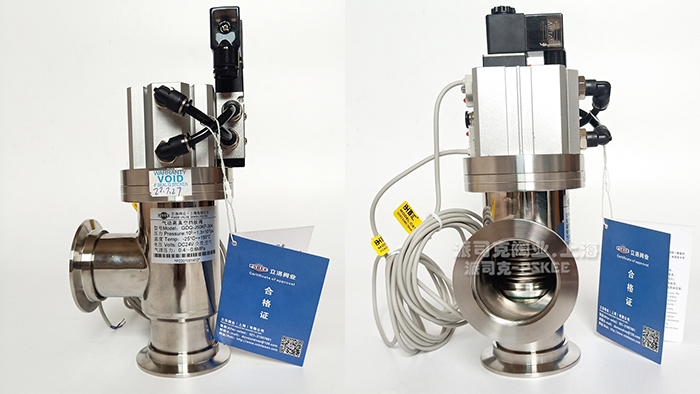

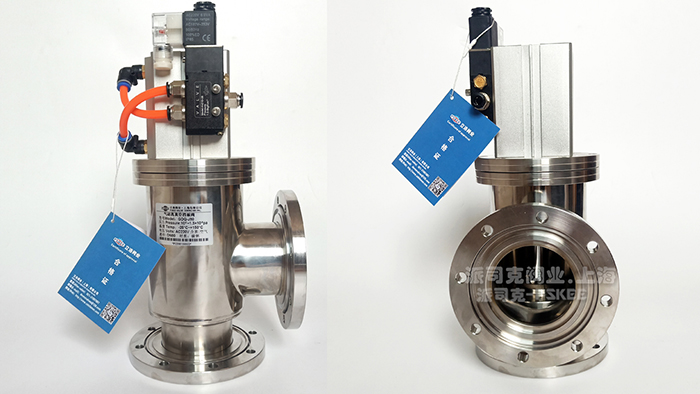

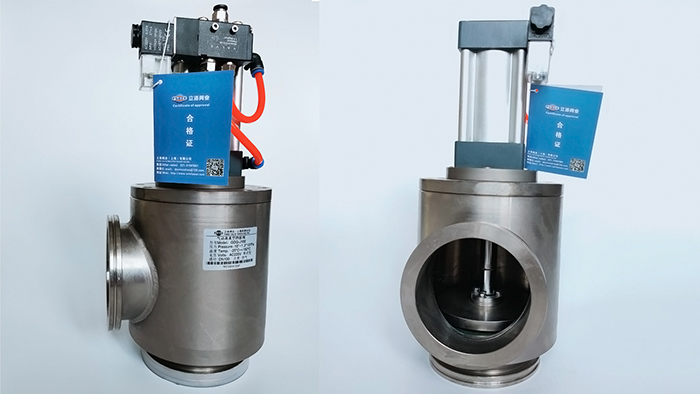

氣動高真空檔板閥產品簡述：

氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。J型為角通型式，S型為帶預抽口的三通型式。氣動高真空擋板閥適用的工作介質為空氣及非腐蝕性氣體。

氣動高真空檔板閥作用原理：

氣動高真空擋板閥是用于真空系統中，開啟或切斷氣流的真空閥門。閥門以壓縮空氣為動力。通過氣缸執行，電磁換向閥改變氣路方向帶動閥杠上下運動，達到閥板開啟或關閉的目的。氣動高真空擋板閥軸封結構可分為氟橡膠密封和波紋管密封兩種,S型為帶預抽口的三通型式。氣動高真空擋板閥具有常開和常閉功能，可選配磁性開關信號控制和防爆電磁閥及氣源處理元件裝置。高真空擋板閥適用的工作介質為空氣及非腐蝕性氣體。

氣動高真空檔板閥產品特點：

1.適用于高真空環境：氣動高真空擋板閥能夠承受**高的真空度，確保在真空系統中有效地切斷或接通氣流。 2.動作平穩可靠：由于采用氣缸驅動，擋板的運動平穩且可靠，不易產生振動或沖擊。 3.密封性能好：擋板與閥體之間的密封面設計合理，能夠有效防止氣體泄漏。 4.結構簡單、維護方便：氣動高真空擋板閥的結構相對簡單，易于拆卸和維修，降低了維護成本。

氣動高真空檔板閥技術參數：

適用范圍(Pa) 10(5)～1.3x10(-4 ) 閥門漏率(Pa.L/S) ≤1.3x10(-6 ) 介質溫度（℃） -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) 氣源壓力(MPa) 0.4～0.8 安裝位置 DN＜300任意,DN≥300垂直 電源電壓 標準出廠：AC220V/50Hz 指定：AC110V；DC24V；DC12V等 信號反饋 標準出廠：不帶反饋信號  指定：磁性開關DC/AC5～240V

氣動高真空檔板閥主要材料表：

NO. PART NAME MATERIAL 1 本體BODY CF8、CF3M 2 閥瓣/DISC CF8、CF3M 3 波紋管/CORRUGATED PIPE CF8、CF3M 4 密封件 SEAL NBR、PTFE

氣動高真空檔板閥外形尺寸圖：

氣動高真空檔板閥快卸外形尺寸表：

型號 通徑(DN) ΦD ΦB H A 法蘭標準 GDQ-J10/KF 10 30 12.2 180 30 GB4982 GDQ-J16/KF 16 30 17.2 180 40 GDQ-J25/KF 25 40 26.2 200 50 GDQ-J40/KF 40 55 41.2 210 65 GDQ-J50/KF 50 75 52.2 276 70

氣動高真空檔板閥法蘭外形尺寸表：

型號 通徑(DN) ΦD ΦB A n-ΦC DNy(預抽口) 法蘭標準 GDQ-J50A 50 110 90 70 4-Φ9 / GB/T6070 GDQ-J63A 63 130 110 88 4-Φ9 / GB/T6070 GDQ-J80A 80 145 125 88 8-Φ9 / GB/T6070 GDQ-J100A 100 165 145 108 8-Φ9 / GB/T6070 GDQ-J125A 125 200 175 128 8-Φ11 / GB/T6070 GDQ-J(S)150A 150 220 195 138 8-Φ11 DN40(GB4982) JB919 GDQ-J(S)160A 160 225 200 138 8-Φ11 DN40(GB4982) GB/T6070 GDQ-J(S)200A 200 285 260 200 12-Φ11 DN50(GB/T6070) GB/T6070 GDQ-J(S)250A 250 335 310 208 12-Φ11 DN50(GB/T6070) GB/T6070 GDQ-J(S)300A 300 380 350 250 8-Φ14 DN80(GB/T6070) JB919 GDQ-J(S)320A 320 425 395 250 12-Φ14 DN80(GB/T6070) GB/T6070 GDQ-J(S)400A 400 510 480 330 16-Φ14 DN100(GB/T6070) GB/T6070 GDQ-J(S)400A 400 500 465 330 16-Φ14 DN100(GB/T6070) JB919 GDQ-J(S)500A 500 610 580 360 16-Φ14 DN125(GB/T6070) GB/T6070 GDQ-J(S)600A 600 710 670 450 12-Φ21 DN160(GB/T6070) JB919 GDQ-J(S)630A 630 750 720 450 20-Φ14 DN160(GB/T6070) GB/T6070 GDQ-J(S)800A 800 920 890 520 24-Φ14 DN200(GB/T6070) GB/T607

氣動高真空檔板閥產品應用：

氣動高真空擋板閥是安裝在機械式真空泵上的閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源中斷時，氣動高真空擋板閥能自動將真空系統封閉，并將閥的充氣孔打開，大氣快速充入到泵腔，從而避免泵油逆流污染真空系統。適用的工作介質為空氣及非腐蝕性氣體。
