【高真空帶波紋管密封檔板閥】派司克品牌.質量保證，派司克閥業全方面介紹GDQ-J高真空帶波紋管密封檔板閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及真空閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列真空閥門。

---

高真空帶波紋管檔板閥簡述：

高真空擋板閥(又稱角閥)是真空系統中的重要元件之一，該閥傳動部件采用螺紋結構，依靠人手旋轉手輪、啟閉閥板；氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化閥門之一；高真空擋板閥適用介質為空氣及非腐蝕性氣體。

高真空帶波紋管檔板閥主要材料表：

NO. PART NAME MATERIAL 1 本體BODY CF8、CF3M 2 閥瓣/DISC CF8、CF3M 3 波紋管/CORRUGATED PIPE CF8、CF3M 4 密封件 SEAL NBR、PTFE

高真空帶波紋管檔板閥技術參數：

適用范圍(Pa) 2x105～1.3x10-6 閥門漏率(Pa.L/S) ≤1.3x10-7 適用溫度（℃） -25～+40 法蘭標準 GB4982 安裝位置 任意

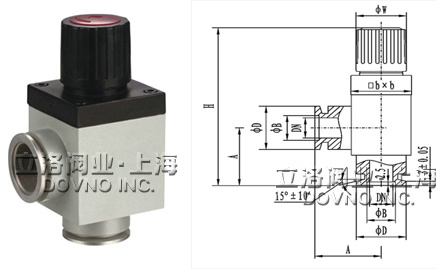

手動高真空帶波紋管密封檔板閥尺寸圖：

型號 通徑(DN) ΦD ΦB ΦW H A bxb GDQ-J10(b)/KF 10 30 12.2 36 116 40 37x37 GDQ-J16(b)/KF 16 30 17.2 36 116 40 37x37 GDQ-J25(b)/KF 25 40 26.2 50 144 50 61x61 GDQ-J40(b)/KF 40 55 41.2 56 174 65 81x81

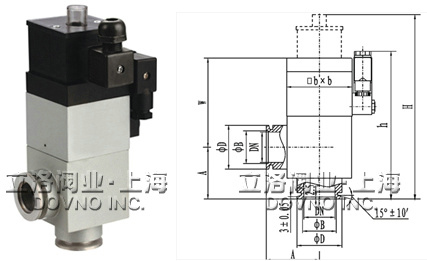

B型氣動高真空帶波紋管密封檔板閥尺寸表：

B型氣動高真空帶波紋管密封檔板閥技術參數：

適用范圍(Pa) 1x105～1.3x10-6 閥門漏率(Pa.L/S) ≤1.3x10-7 適用溫度（℃） -25～+40 氣源壓力（MPa） 0.4～0.6 法蘭標準 GB4982 安裝位置 任意 電源電壓 標準出廠：AC220V/50Hz 指定：AC110V；DC24V；DC12V等 信號反饋 標準出廠：不帶反饋信號 指定：微動開關

B型氣動高真空帶波紋管密封檔板閥外形尺寸表：

型號 通徑(DN) ΦD ΦB W H h A bxb GDQ-J10(b)/KF 10 30 12.2 76 170 146 40 36x36 GDQ-J10(b)/KF 16 30 17.2 76 170 146 40 36x36 GDQ-J10(b)/KF 25 40 26.2 95 200 165 50 61x61 GDQ-J10(b)/KF 40 55 41.2 112 232 186 65 80x80

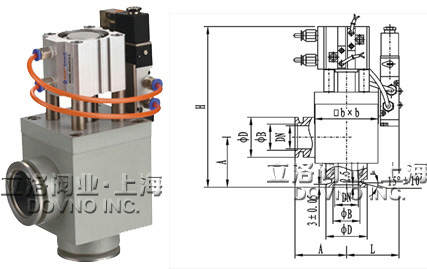

A型氣動高真空帶波紋管密封檔板閥尺寸表：

A型氣動高真空帶波紋管密封檔板閥技術參數：

適用范圍(Pa) 2x105～1.3x10-6 閥門漏率(Pa.L/S) ≤1.3x10-7 適用溫度（℃） -25～+40 氣源壓力（MPa） 0.4～0.6 法蘭標準 GB4982 安裝位置 任意 電源電壓 標準出廠：AC220V/50Hz 指定：AC110V；DC24V；DC12V等 信號反饋 標準出廠：不帶反饋信號 指定：微動開關DC/AC5～240V

A型氣動高真空帶波紋管密封檔板閥外形尺寸表：

型號 通徑(DN) ΦD ΦB H A L bxb GDQ-J10(b)/KF 10 30 12.2 139 40 40 40x40 GDQ-J10(b)/KF 16 30 17.2 139 40 40 40x40 GDQ-J10(b)/KF 25 40 26.2 161 50 51 62x62 GDQ-J10(b)/KF 40 55 41.2 191 65 60 80x80

高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
