【手動高真空擋板閥】派司克品牌.質量保證，派司克閥業全方面介紹GD-J手動高真空擋板閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及真空閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高真空擋板閥。

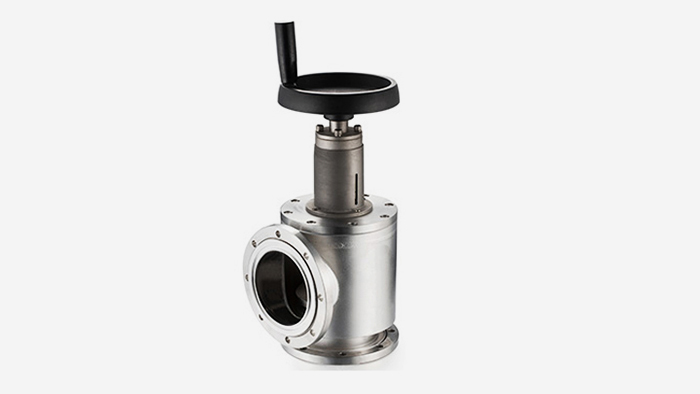

手動高真空擋板閥簡述：

手動高真空擋板閥是真空系統中開啟或切斷氣流的真空閥門。由螺桿傳動升降閥板，旋轉輕巧、使用壽命長。高真空擋板閥軸封結構可分為氟橡膠密封和波紋管密封兩種。使用的工作介質氟橡膠密封為空氣及非腐蝕性氣體，波紋管密封為空氣、水蒸氣、腐蝕性氣體。

手動高真空擋板閥技術參數：

適用范圍(Pa)	2x10(5)～1.3x10(-4 )
閥門漏率(Pa.L/S)	≤1.3x10(-6 )
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

手動高真空擋板閥材料特點：

高真空擋板閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
高真空擋板密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。
1、標準化、模塊化設計，易于更換及維修；
2、便于清潔的設計；
3、電磁閥采用節能設計，體積小。

手動高真空擋板閥主要材料表：

NO.	PART NAME	MATERIAL
1	本體BODY	CF8、CF3M
2	閥瓣/DISC	CF8、CF3M
3	波紋管/CORRUGATED PIPE	CF8、CF3M
4	密封件 SEAL	PTFE

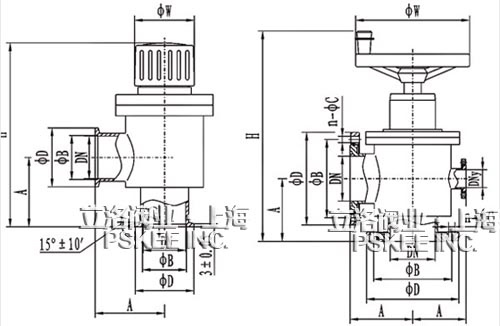

手動高真空擋板閥外形尺寸圖：

手動高真空擋板閥快裝外形尺寸表：

型號	通徑(DN)	ΦD	ΦB	H	A	ΦW	法蘭標準
GD-J/10KF	10	30	12.2	122	30	36	GB4982
GD-J/16KF	16	30	17.2	132	40	36
GD-J25KF	25	40	26.2	158	50	50
GD-J40KF	40	55	41.2	180	65	56
GD-J50KF	50	75	52.2	278	70	100	/

手動高真空擋板閥法蘭外形尺寸表：

型號	通徑(DN)	ΦD	ΦB	H	A	ΦW	n-ΦC	DNy(預抽口)	法蘭標準
GD-J50	50	110	90	278	70	100	4-Φ9	/	GB/T6070
GD-J63	63	130	110	390	88	160	4-Φ9
GD-J80	80	145	125	432	88		8-Φ9
GD-J100	100	165	145	460	108		8-Φ9
GD-J(s)150	150	220	195	636	138	200	8-Φ11	DN40(GB4982)	JB919
GD-J(s)160	160	225	200	636	138		8-Φ11		GB/T6070
GD-J(s)200	200	285	260	788	200		12-Φ11	DN50(GB/T6070)
GD-J(s)250	250	335	310	820	208	250	12-Φ11	DN63(GB/T6070)
GD-J(s)300	300	380	350	980	250	250	8-Φ14	DN80(GB/T6070)	JB919

手動高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。

相關產品

·手動高真空擋板閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·手動高真空擋板閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·手動高真空擋板閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·手動高真空擋板閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·手動高真空擋板閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	GD-J
產品口徑	DN10-DN300
產品壓力	2x10(5)～1.3x10(-4)
產品材質	不銹鋼
產品應用	空氣,真空系統
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
