【電動高壓電站疏水調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『T967H電動高壓電站疏水調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及調節閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電站調節閥。
電動高壓電站疏水調節閥產品簡述：
**疏水調節閥，它是在原疏水調節閥的基礎上，在結構上，材料上都進行了改進，使該閥具有良好的工作性能。由于采用合理的閥芯和閥座接觸面角度，所以該閥在關閉狀態下沒有泄漏現象；制造均流罩和閥芯的材料采用了不銹鋼材料，即使在兩相流動和節流狀態下運行，汽蝕速度也是相當緩慢，這樣就延長了閥門的使用壽命，噪聲也很小。閥門設計均采用裝拆簡便的結構，當內部零件損壞，只要拆下閥蓋螺帽，即可依次取出各個零件，隨意調換任何零件，檢修方便。
電動高壓電站疏水調節閥工作原理：
高壓疏水調節閥是由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。
電動高壓電站疏水調節閥主要技術參數:
|
公稱通徑ＤＮ(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
流量特性
|
近似線性、近似等百分比
|
|
公稱壓力PＮ(ＭPa)
|
2.5/6.4
|
|
連接型式
|
焊接
|
|
配用執行機構
|
ZKD型
|
|
行程L(mm)
|
57.6
|
88.2
|
|
壓差△Ｐ(MPa)
|
0.5/3
|
|
額定流量系數Cv
|
44
|
99
|
175
|
395
|
640
|
1000
|
1440
|
|
工作溫度t (℃)
|
≤450
|
≤450
|
|
使用介質
|
水
|
注：1.該型號還有法蘭式、直角式、和法蘭直角式
2.也可配氣動執行機構或HQ智能型執行機構
電動高壓電站疏水調節閥主要技術性能指標:
|
項目
|
技術性能指標
|
|
基本誤差(%)
|
不**過±2.5
|
|
回差(%)
|
≤1.5
|
|
死區(%)
|
≤3
|
|
泄漏量
|
0.01％×閥額定容量
|
電動高壓電站疏水調節閥主要材料:
|
名稱
|
材料
|
|
閥體
|
WCB、WC6、20CrMo
|
|
閥芯
|
316不銹鋼
|
|
籠罩
|
17-4PH
|
|
閥桿
|
17-4PH
|
|
閥座
|
316不銹鋼
|

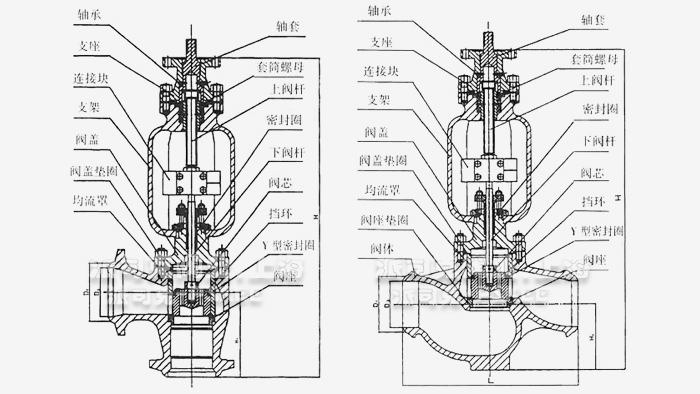

電動高壓電站疏水調節閥外形結構圖:
電動高壓電站疏水調節閥外形尺寸：
|
公稱通徑DN(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
H(mm)
|
860
|
918
|
918
|
918
|
1460
|
1690
|
1690
|
|
H1(mm)
|
120
|
248
|
248
|
248
|
360
|
470
|
470
|
|
L(mm)
|
300
|
372
|
372
|
372
|
490
|
610
|
610
|
|
D1(mm)
|
90
|
150
|
180
|
200
|
244
|
355
|
420
|
|
D2(mm)
|
76
|
104
|
127
|
168
|
210
|
270
|
320
|
|
D3(mm)
|
50
|
80
|
100
|
140
|
180
|
230
|
270
|
·電動高壓電站疏水調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動高壓電站疏水調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動高壓電站疏水調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動高壓電站疏水調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動高壓電站疏水調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
