【電動高壓多級調節閥】派司克品牌.質量保證，全方面介紹『T948Y電動高壓多級調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及調節閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電站調節閥。

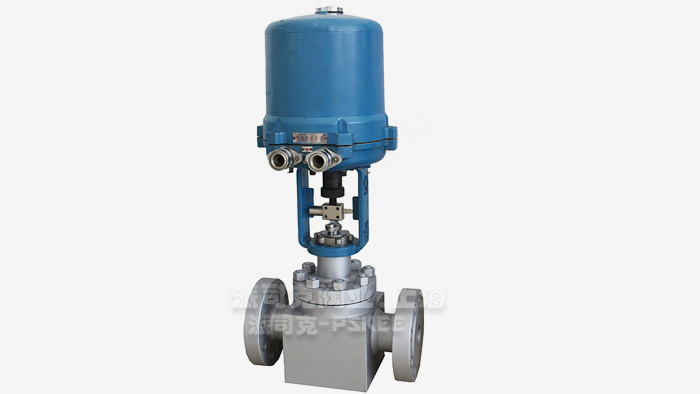

電動高壓多級調節閥產品簡述：
T948Y型電動多級高壓籠式調節閥是多級籠式對稱小孔套筒組成的流道調節閥，控制了流經閥內的介質的流速，大幅度地降低了高壓氣體和蒸汽在閥內產生的噪音，穩定的多級別式降壓有效地防止了液體產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動簿膜機構或電動執行機構等。

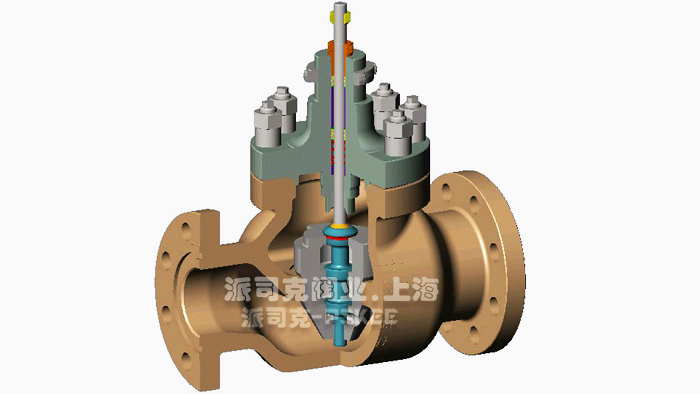

電動高壓多級調節閥產品結構：
多級降壓高壓差調節閥用于準確控制高溫、高壓、高壓差流體的流量和壓力。該閥綜合了普通式、多孔式和迷宮式低噪音調節閥的優點，能防止液體空化產生汽蝕，減小了高速流體對閥內件的沖刷，降低噪音。
調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-2008 標準。
電動高壓多級調節閥產品特點：
1、 多級套筒式，單座錐形密封面，可承受較大壓差，密封可靠，泄漏少。
2、 套筒與閥芯均為籠式多孔結構，調節性能好，振動小，噪音低。
3、 有平衡式減少操作力。
4、 套筒與閥芯配合間隙合理，配有導向套，導向好，運行平衡。
5、 密封面堆硬質合金，套筒閥芯表面均噴漆質合金，耐沖蝕，壽命長。
電動高壓多級調節閥技術參數：
|
閥體型式：
|
直通鑄造球型閥
|
|
公稱通徑：
|
DN20、25、32、40、50、65、80、100、200
|
|
公稱壓力：
|
PN16、20、32Mpa
|
|
ANSI900、1500、2500Lb
|
|
連接方式：
|
法蘭：FF、RF、RTJ、等
|
|
螺紋：（適用于1以下）
|
|
焊接：SW、BW
|
|
法蘭距：
|
符合IEC534
|
|
閥蓋形式：
|
標準型、加長型（散熱、低溫、波紋管密封）
|
|
填 料：
|
V型聚四氟乙烯、柔性石墨填料等
|
|
密封墊：
|
金屬夾石墨密封墊
|
|
執行機構：
|
氣動：多彈簧執行機構
|
|
電動：3810L系列、PSL系列
|
電動高壓多級調節閥閥內部件：
|
閥體
|
型式
|
直通
|
閥蓋
|
型式
|
標準、加長型
|
|
材質
|
WCB、WC9、304、316等
|
材質
|
WCB、WC9、304、316等
|
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
"V型PTFE、柔性石墨、波紋管
|
|
材質
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
執行器
|
氣動:見表6
|
|
電動:見表6
|
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|
電動高壓多級調節閥外形尺寸表：
|
DN
|
L
|
電動
|
|
inch
|
mm
|
PN100-320
|
PN420
|
H1mm
|
H2mm
|
Amm
|
|
1
|
25
|
279
|
318
|
150
|
805
|
270
|
|
11/2
|
40
|
330
|
359
|
160
|
815
|
270
|
|
2
|
50
|
375
|
400
|
160
|
815
|
270
|
|
3
|
80
|
460
|
498
|
175
|
885
|
310
|
|
4
|
100
|
530
|
575
|
200
|
910
|
310
|
|
6
|
150
|
768
|
819
|
230
|
1040
|
350
|
|
8
|
200
|
832
|
1029
|
270
|
1080
|
350
|
·電動高壓多級調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動高壓多級調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動高壓多級調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動高壓多級調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動高壓多級調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
