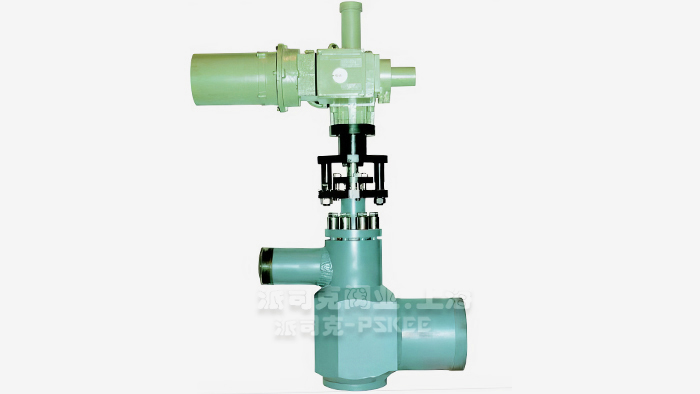

高壓旁路調節閥產品簡述：
STA高壓旁路調節閥是工業企業中有許多工況要求將蒸汽壓力和溫度參數的蒸汽降低到壓力和溫度參數的蒸汽，來滿足不同工況的要求。如電力企業汽輪機系統就裝有高壓旁路系統，它的作用是當機組在啟動時，再熱鍋爐開始產生的蒸汽不能進入到汽輪機內部，而是通過高壓旁路系統回到鍋爐再熱器進口來保護鍋爐的再熱器系統，不必向空排汽和由此而引起的噪音及造成汽水損失。同樣汽輪機組發生故障時也可開出高壓旁路系統而使鍋爐機組繼續運行等待汽輪機組故障排除后立即投入正常運行。因此，高壓旁路系統被廣泛應用于電力、石油、化工等行業的熱力設備或系統中，增加了機組啟停的靈活性，減少了汽水損失，符合當前節能減排的政策；消除了因向空排汽所產生的噪音，也符合環保的要求。

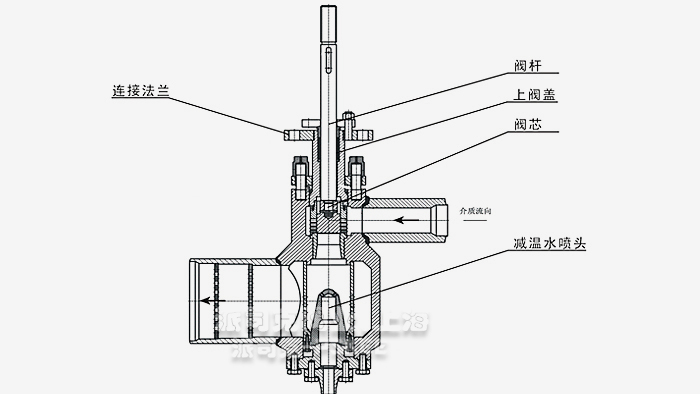

高壓旁路調節閥產品結構：
STA高壓旁路調節閥工作條件很差，一般都在節流狀態下運行，溫差應力很大，節流的汽蝕現象，閥門易損壞。由此可見，耐汽蝕、強度高、噪聲低、結構簡單可靠的高壓旁路閥很重要。針對上述工況要求，對STA高壓旁路調節閥結構設計和材料選擇等方面進行了優化，設計出新的高壓旁路閥。其特點是節流元件采用了多孔套筒結構，與閥芯構成節流元件；在閥芯后布置降壓孔板；蒸汽出口設計成縮放口；減溫水由外部引入閥體后，通過多孔管噴出，與高溫蒸汽直接混合來降低蒸汽溫度；采用這些結構后，使運行中汽蝕量大為減輕，延長了高壓旁路閥的使用壽命；閥座設計成可拆卸結構，拆裝方便，便于檢修；閥座密封面采用斜面結構，設計合理，使調整門密封面的密封達到很好效果。適用于300、600、1000MW再熱機組汽輪機的高壓旁路系統。
高壓旁路調節閥產品特點：
a.蒸汽經過4級節流，噪音低。蒸汽先通過套筒和閥座，壓力降低了一部分。節流罩下端的噴嘴向上噴出高速冷卻水，冷卻水在節流罩中心被高壓蒸汽霧化和混合的過程中，進行充分的熱交換，從而使高溫蒸汽再節流罩內完成降溫過程，然后通過節流罩，再通過兩個節流孔板，把蒸汽壓力降低到額定要求，由于蒸汽的減壓減溫都在同一閥體內完成，故系統不另設減溫器。
b.高壓旁路控制系統能使這臺閥在幾秒內快速啟動，正常工況采用慢速調節。
c.上閥蓋采用自密封結構，可防止蒸汽外溢。
d.閥內組件經過表面硬化處理，硬度高左右，耐磨蝕性能好，使用壽命長。
f.閥關閉緊密，達到單座閥的泄露標準。
e.對連接管道無任何要求。
高壓旁路調節閥技術參數:
|
公稱通徑DN（mm）
|
250
|
350
|
400
|
|
公稱壓力PN(MPa)
|
32
|
32
|
32
|
|
工況
|
標準
|
強度
|
標準
|
強度
|
標準
|
強度
|
|
一次蒸汽壓力(MPa)
|
26.25
|
29.3
|
26.25
|
29.3
|
26.25
|
29.3
|
|
二次蒸汽壓力(MPa)
|
6.4
|
7.5
|
6.4
|
7.5
|
6.4
|
7.75
|
|
允許壓降(MPa)
|
19.9
|
21.8
|
19.9
|
21.8
|
19.9
|
21.8
|
|
一次蒸汽溫度（℃）
|
600
|
610
|
600
|
610
|
600
|
610
|
|
二次蒸汽溫度（℃）
|
378
|
528
|
378
|
528
|
378
|
528
|
|
額定流量系數 Cv
|
190
|
360
|
413
|
|
流量特性
|
線性
|
|
保證運行噪音等級dB(A)
|
85
|
|
旁路型式（進出方向）
|
角閥
|
|
快開/關時間（S）
|
2-5
|
|
常速時間（S）
|
＜10~34
|
|
節流裝置
|
2級可控2級不可控
|
|
連接形式
|
焊接
|
|
配用執行機抅
|
電動、氣動、液壓
|
|
減溫水壓力(MPa)
|
32~42
|
32~42
|
32~42
|
|
減溫水溫度（℃）
|
100~350
|
100~350
|
100~350
|
|
行程L（mm）
|
150~250
|
150~250
|
150~250
|
高壓旁路調節閥主要材料:
|
名 稱
|
材 料
|
|
閥體
|
F92
|
|
閥蓋
|
F92
|
|
閥桿
|
X19CrMoNbVN11-1
|
|
閥芯
|
X19CrMoNbVN11-1
|
|
閥座
|
SA182M,Gr.F92
|
|
籠罩
|
X19CrMoNbVN11-1
|
高壓旁路調節閥外形尺寸:
|
公稱通徑DN(mm)
|
250
|
350
|
400
|
|
H(mm)
|
1050
|
1370
|
1450
|
|
L1(mm)
|
750
|
870
|
990
|
|
D1(mm)
|
296
|
436
|
487
|
|
D2(mm)
|
210
|
300
|
330
|
高壓旁路調節閥產品作用：
STA高壓旁路調節閥是一種結構性高壓差調節閥，它兼有啟動調節閥，減壓旁路閥和安全閥的作用，該閥可實現快速自動跟蹤壓保護，省去鍋爐安全閥。
該閥能再幾秒內實現快速啟動，電動執行機構的控制系統通過調節蒸汽壓力以適應機組不同工況的滑參數啟停和運行；機組甩負荷后鍋爐可以不立即熄火，等事故排除后，幾分鐘內即可重新投入運行，既減少鍋爐的啟停次數，又減少了對汽輪機的熱沖擊，減溫水的調節與高壓旁路快速聯動，能大幅度降溫降壓，減少電廠龐大的減溫減壓系統及設備。所以該閥是大容量單元再熱機組旁路系統的重要調節閥之一。
·高壓旁路調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高壓旁路調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·高壓旁路調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高壓旁路調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高壓旁路調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
