【氣動雙導向切斷閥】派司克品牌.質量保證，派司克閥業全方面介紹ZSQ氣動雙導向切斷閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及切斷閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動切斷閥。
氣動雙導向切斷閥產品簡述：

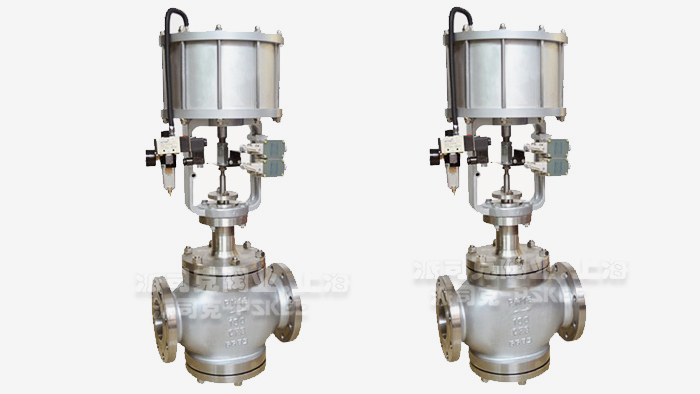

ZSQ氣動雙導向切斷閥
執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，可分為直通單座
切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。
氣動雙導向切斷閥產品特點：
ZSQ氣動雙導向切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
氣動雙導向切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
氣動雙導向切斷閥產品類型：
本系列ZSQ氣動切斷閥產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
ZSQ氣動雙導向切斷閥主要技術參數：
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數 Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程 (mm)
|
8
|
12
|
20
|
25
|
|
氣缸直徑 (mm)
|
75
|
100
|
150
|
|
允許泄漏量
|
硬密封 (1/h)
|
單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量
|
|
軟密封
|
VI 級
|
|
工作溫度 ( ℃ )
|
-20 ～ 200 -40 ～ 450
|
|
公稱壓力 PN (MPa)
|
1.6 4.0 6.4
|
|
允許壓差 (MPa)
|
ZSQP
|
單作用
|
1.16
|
0.66
|
0.38
|
0.6
|
0.39
|
0.47
|
0.31
|
0.20
|
|
雙作用
|
6.4
|
5.0
|
2.8
|
3.3
|
2.13
|
2.71
|
1.75
|
1.11
|
|
ZSQM
|
單作用
|
公稱壓力
|
|
雙作用
|
|
ZSQN
|
單作用
|
0.89
|
0.57
|
0.35
|
0.56
|
0.36
|
0.45
|
0.30
|
0.20
|
|
雙作用
|
5.2
|
3.22
|
2.03
|
2.27
|
1.46
|
2.00
|
1.32
|
0.85
|
|
信號壓力 (kPa)
|
0 或 400 ～ 600
|
1） 本產品性能和指標貫徹GB/T4213-92;
2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。

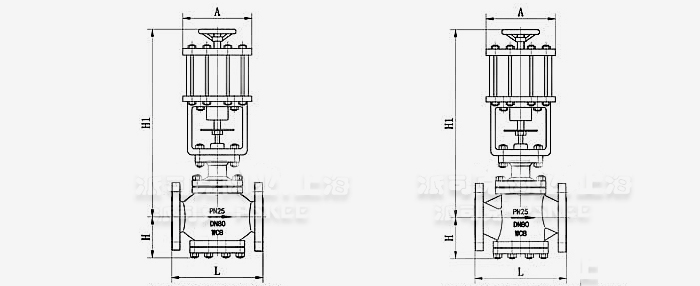

ZSQ氣動雙導向切斷閥外形尺寸圖：
ZSQ氣動雙導向切斷閥外表尺寸表：
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
196
|
232
|
308
|
394
|
498
|
|
L
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
765
|
825
|
927
|
|
H1
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
|
重量
|
標準型
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|
ZSQ氣動雙導向切斷閥產品應用：
氣動雙導向切斷閥是自動化系統中執行機構的一種，由浮動式活塞執行機構與調節閥組成，氣動切斷閥接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換，活塞式切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。是一種能在各種管路上做遠距離、快速截止和切斷的閥門。
·氣動雙導向切斷閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動雙導向切斷閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動雙導向切斷閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動雙導向切斷閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動雙導向切斷閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
