【氣動薄膜切斷閥】派司克品牌質量保證，派司克閥業全方面介紹ZMQ氣動薄膜切斷閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及切斷閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動薄膜切斷閥。

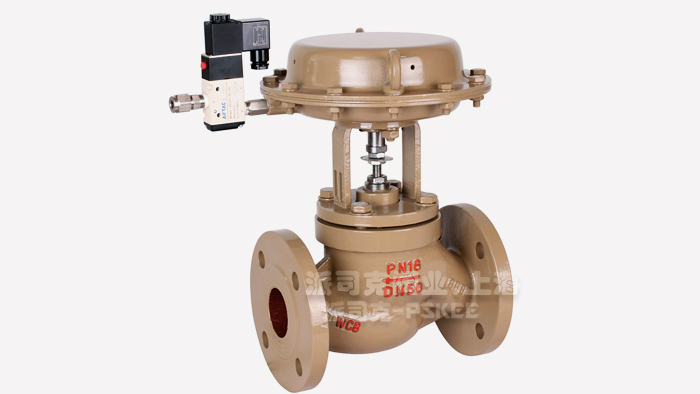

氣動薄膜切斷閥產品簡述：
氣動
薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜單座切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。
氣動薄膜切斷閥產品特點：
1、氣動薄膜切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度減小，重量減輕。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數變大。
3、切斷閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
氣動薄膜切斷閥工作原理：
氣動薄膜切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。氣動薄膜切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、套筒、三通切斷閥。
氣動薄膜切斷閥技術參數：
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數kv
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
三通
|
|
額定行程
|
8
|
12
|
20
|
25
|
40
|
50
|
|
允許泄漏量
|
硬密封（L/H）
|
套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量
|
|
軟密封（ml/min）
|
無
|
|
介質溫度℃
|
-200～+200、-40～+450
|
|
膜片有效面積（cm2）（薄膜式切斷閥）
|
100
|
200
|
400
|
600
|
1000
|
|
公稱壓力PN(MPa)
|
1.6 4.0 6.4
|
|
允許壓差（MPa）
|
單座
|
6.4
|
6.4
|
3.8
|
2.5
|
2.9
|
1.8
|
2.0
|
1.3
|
0.83
|
0.8
|
0.55
|
0.52
|
|
套筒
|
6.4
|
|
信號壓力KPa
|
200（薄膜片）
|
|
閥體
|
Ht200 ZG230-450\ZG1Cr18Ni9Ti
|
|
閥塞套筒
|
1Cr18Ni9Ti Cr18Ni12Mo2Ti
|
|
閥芯、閥座
|
1Cr18Ni9Ti Cr18Ni12Mo2Ti
|
|
填 料
|
聚四乙烯 柔性石墨
|
|
可配附件
|
空氣過濾減壓器、電磁閥、閥位回訊器等
|

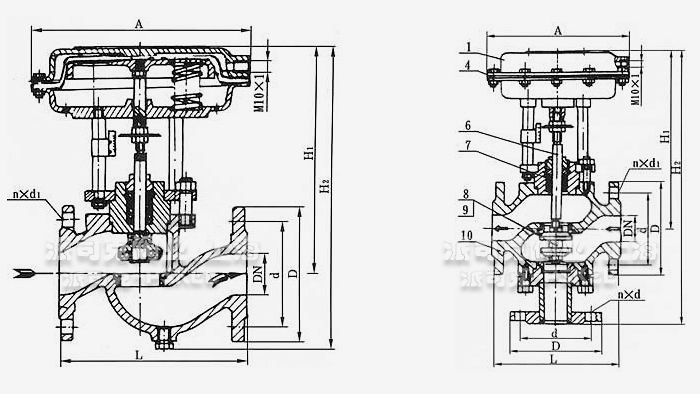

氣動薄膜切斷閥外形尺寸圖:
氣動薄膜單座切斷閥外表尺寸表：
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
A(mm)
|
194
|
230
|
306
|
394
|
496
|
|
L(mm)
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
D(mm)
|
PN16
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
105
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
|
H2(mm)
|
325
|
346
|
360
|
369
|
477
|
517
|
540
|
742
|
822
|
877
|
氣動薄膜三通切斷閥外形尺寸表：
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
H3(mm)
|
398
|
392
|
404
|
427
|
443
|
532
|
558
|
577
|
728
|
940
|
995
|
|
A(mm)
|
194
|
230
|
306
|
394
|
496
|
|
L(mm)
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
D(mm)
|
PN16
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
氣動薄膜切斷閥產品應用：
氣動薄膜切斷閥是氣單元組合儀表的執行單元。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。氣動薄膜切斷閥廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。
·氣動薄膜切斷閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動薄膜切斷閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動薄膜切斷閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動薄膜切斷閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動薄膜切斷閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
