【氣動帶手動緊急切斷閥】派司克品牌.質量保證，派司克閥業全方面介紹『QDQ641F氣動帶手動緊急切斷閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動帶手動緊急切斷閥。

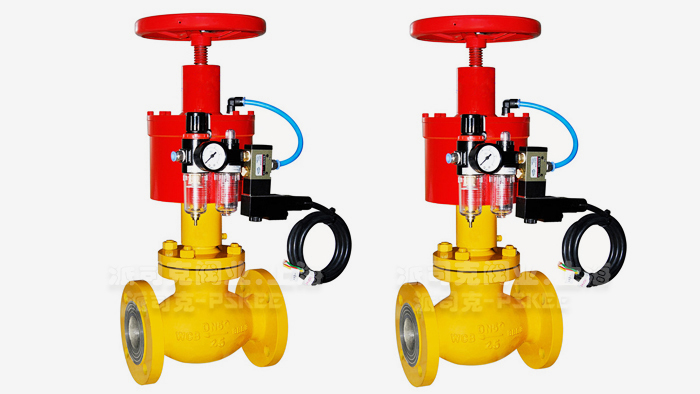

氣動帶手動緊急切斷閥產品簡述：
氣動帶手動緊急
切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換，氣動
緊急切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。氣動帶手動切斷閥是一種能在各種管路上做遠距離、快速截止和切斷的閥門
。
氣動帶手動緊急切斷閥結構說明:
1、切斷閥在管路上使用時與氣源配套使用將閥門打開或關閉。
2、氣動緊急切斷閥加裝手動裝置，使閥門無外來氣源時能夠開啟或關閉。
3、閥門工作介質的流向按閥體的介質流向接頭所示
。
4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準.
氣動帶手動緊急切斷閥性能規范：
|
規格 (DN)
|
公稱壓力 (Mpa)
|
密封試驗壓力 (Mpa)
|
閥體強度試驗壓力 (Mpa)
|
工作溫度 (℃)
|
適用介質
|
閥瓣開啟高度 (mm)
|
|
15
|
2.5
|
2.75
|
3.75
|
-40℃ ∽80℃
|
煤氣 燃?xì)?
|
15
|
|
20
|
2.5
|
2.75
|
3.75
|
18
|
|
25
|
2.5
|
2.75
|
3.75
|
18
|
|
32
|
2.5
|
2.75
|
3.75
|
22
|
|
40
|
2.5
|
2.75
|
3.75
|
27
|
|
50
|
2.5
|
2.75
|
3.75
|
30
|
|
注：≥DN50的技術參數同上，開啟高度按閥門公稱口徑的百分之30計算
|
氣動帶手動緊急切斷閥主要零件材料：
|
1
|
閥體
|
WCB
|
5
|
填料
|
F4
|
|
2
|
閥瓣
|
WCB
|
6
|
氣缸
|
WCB/QT400
|
|
3
|
閥桿
|
2Cr13
|
7
|
手輪
|
瑪鋼
|
|
4
|
上蓋
|
WCB
|
8
|
氣源接口
|
標準
|
氣動帶手動緊急切斷閥主要連接尺寸表：
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Ф
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Ф14
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Ф14
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Ф14
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4-Ф18
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Ф18
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Ф18
|
|
65
|
290
|
180
|
145
|
120
|
16
|
8-Ф18
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Ф18
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Ф23
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Ф25
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Ф25
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Ф25
|
氣動帶手動緊急切斷閥產品用途：
氣動帶手動緊急切斷閥都是起到快速切斷的功能，具有結構簡單，反應靈敏，動作可靠等特點。 緊急切斷閥可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。
·氣動帶手動緊急切斷閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動帶手動緊急切斷閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動帶手動緊急切斷閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動帶手動緊急切斷閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動帶手動緊急切斷閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
