自力式調節閥產品簡述：
ZZYP型、ZZYM型
自力式調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。該
調節閥可在無氣、無電的場所，廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。自力式壓力調節閥根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。
自力式調節閥產品特點：
ZZYP系列自力式調節閥采用外取壓結構，能依靠介質自身壓力變化達到自動調節和穩定壓力的目的，壓力分段范圍細且互相交叉，調節精度高。調節閥壓力設定值在運行期間可連續設定，執行機構測精度高、動作靈敏。自力式壓力調節閥采用壓力平衡機構，使反應靈敏、控制準確。適用于公稱通徑≤DN100，P1≤1.0MPa，P2≥15KPa，減壓比≤10，≥1.25 的液體、蒸汽、非腐蝕性氣體及低粘度液體的場合。

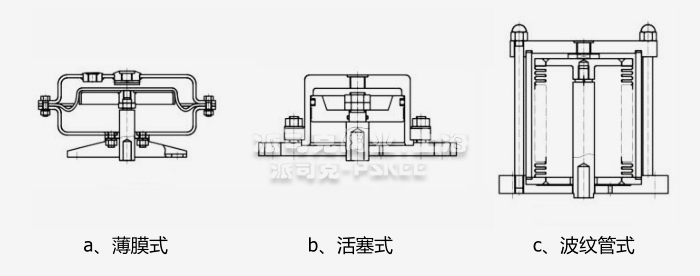

自力式壓力調節閥有單座（ZZYP）、套筒（ZZYM）二種結構；執行機構有薄膜式、活塞式二種，該系列分為閥后式 ZZYP-□B 和閥前式 ZZYP-□K 兩種。

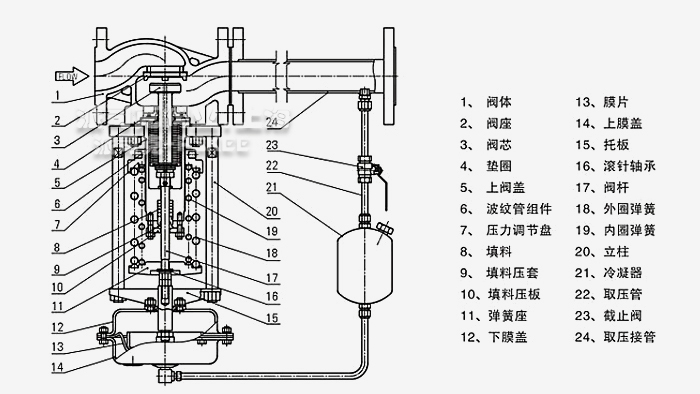

閥后式薄膜式執行機構
自力式調節閥結構特點：
ZZY型自力式壓力調節閥是不需要外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它應用廣泛。
自力式調節閥特點有：
1.調節閥無需外加驅動能源的節能型自控系統，設備費用低，適用于危險性環境；
2.結構簡單，維護工作量��；
3.設定點可調且范圍寬，便于用戶在設定范圍內連續調整；
4.膜片式執行機構較氣缸式機構檢測精度高，動作靈敏；
5.閥內采用壓力平衡機構，使調節閥反應靈敏、控制準確、允許壓差大。

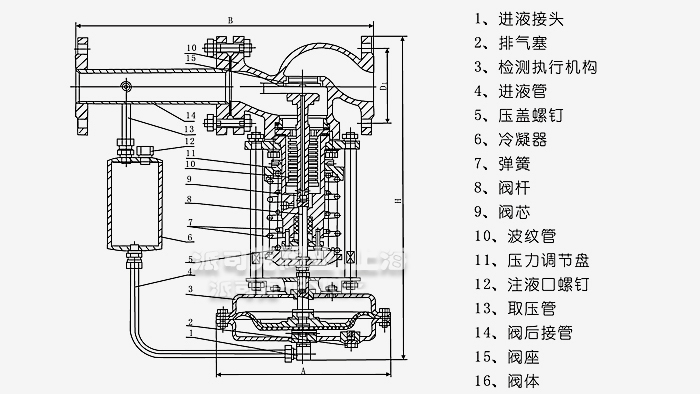

閥前薄膜式執行機構
自力式調節閥工作原理：

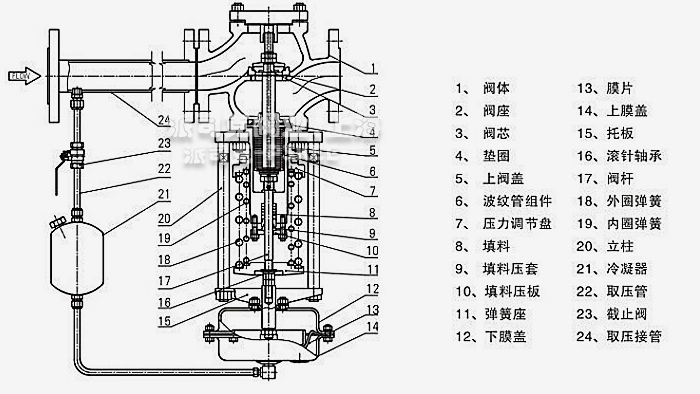

壓力減壓閥主要有檢測執行機構、控制閥、冷凝器與閥后接管等四部分組成，其結構見圖一。
圖一a用于控制閥后壓力調壓，閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增強，壓縮彈簧帶動閥芯，使閥門開啟度減小，直至閥后壓力下降設定值為止。同理，如閥后壓力降低，作用在膜片上的減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度變大，直到閥后壓力上升到設定值為止。

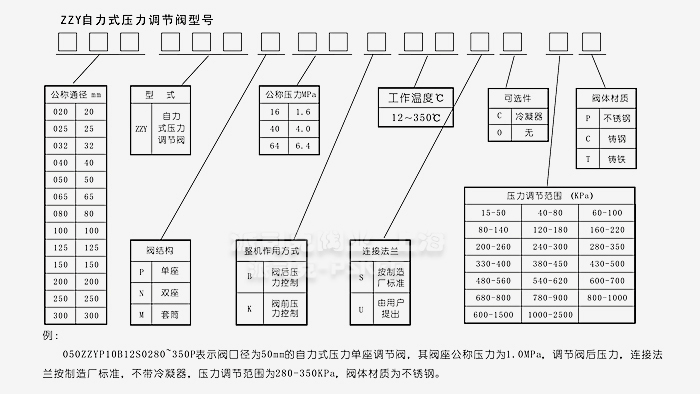

自力式調節閥型號說明：
|
類別
|
型號
|
類別
|
型號
|
|
單座壓閉型
|
ZZYP-16～64B
|
單座壓閉型
|
ZZYP-16～64K
|
|
雙座壓閉型
|
ZZYN-16～64B
|
雙座壓閉型
|
ZZYN-16～64K
|
|
套筒壓閉型
|
ZZYM-16～64B
|
套筒壓閉型
|
ZZYM-16～64K
|
注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
自力式調節閥主要性能指標：
|
控制精度％
|
±8
|
允許泄
漏量
|
硬密封（L/H）
|
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
|
|
軟密封（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|

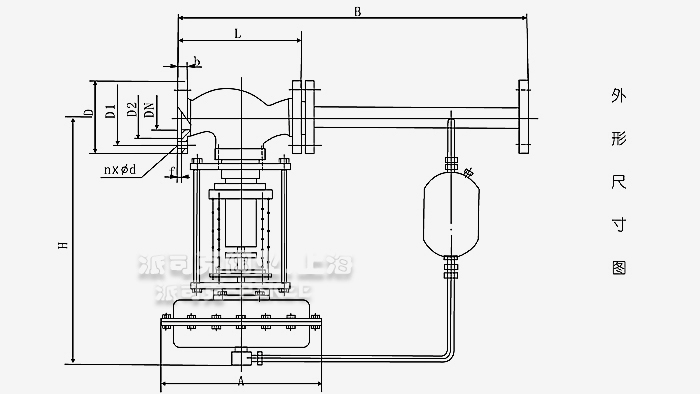

自力式調節閥外形尺寸表：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16、40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
B
|
233
|
332
|
373
|
522
|
673
|
980
|
1200
|
|
H
|
壓
力
調
節
范
圍
MPa
|
15～140
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
|
120～300
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
|
280～500
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
|
480～1000
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
|
600～1500
|
445
|
570
|
600
|
820
|
890
|
950
|
950
|
1000
|
|
1000～2500
|
445
|
570
|
600
|
820
|
890
|
950
|
950
|
1000
|
|
A
|
壓
力
調
節
范
圍
MPa
|
15～140
|
φ282
|
φ308
|
|
120～300
|
φ232
|
|
280～1000
|
φ196
|
φ196
|
φ282
|
|
600～2500
|
φ85
|
φ96
|
|
大約重量（Kg）
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
|
導壓管接口螺紋
|
M16×15
|
自力式壓力調節閥產品應用：
自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。自力式壓力調節閥根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。
自力式調節閥安裝使用與維護：

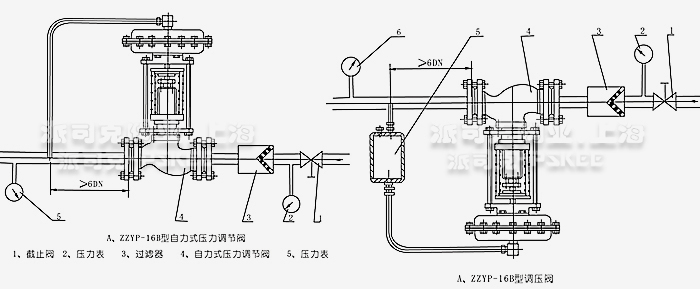

1.安裝

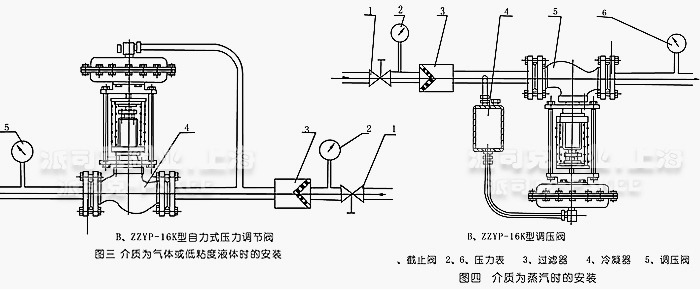

自力式調節閥在常溫下≤80℃氣體或低粘度液體介質中使用時，此時與通常的
自力式調節閥相同為直立安裝在水平管道上，如圖三所示。
如果自力式調節閥使用的介質為蒸汽時，自力式減壓閥需要倒立安裝在水平管道上，如圖四所示。
自力式調節閥產品應用：
自力式調節閥產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。該自力式壓力調節閥產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，適用于城市供熱、供暖及無外界供電、供氣且又需控制液體及氣體壓力的場合。在城市供熱、供暖系統采用該產品，節能效率比以前提高，效果顯著。
·自力式調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·自力式調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·自力式調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·自力式調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·自力式調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
