帶指揮操作自力式壓力調節閥產品簡述：
ZZYVP型帶指揮器操作
自力式壓力調節閥（氮封閥），是一種無須外來能源，利用被調介質自身的壓力變化達到自動調節和穩定閥后壓力為設定值的節能型壓力
調節閥。 該自力式調節閥壓力設定在指揮器上實現，方便、快捷，壓力設定值在運行中也可隨意調整；控制精度高，適合閥前P≤1MPa，閥后＜10kPa, 用于開關控制，不能連續控制，但精度要求高的場合。
該帶指揮操作自力式壓力調節閥系列只有閥后式 ZZYVP-16B一種。
帶指揮操作自力式壓力調節閥產品特點：
1、自力式壓力調節閥無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、用于氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
3、調節閥壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比高，減壓效果好、控制精度高。
6、為確保儲罐的安全，需在罐頂設置呼吸閥。

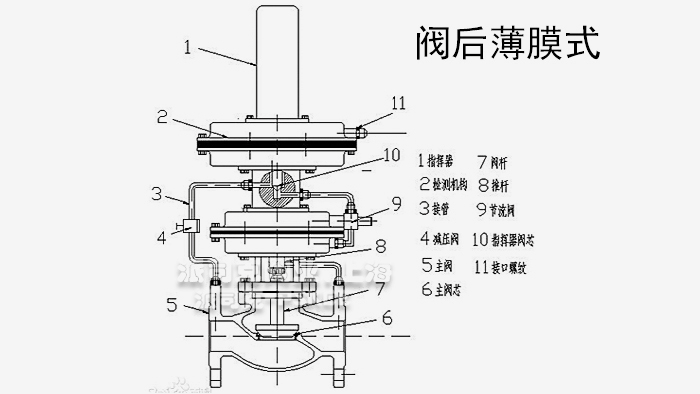

閥后式（薄膜式執行機構）
帶指揮操作自力式壓力調節閥工作原理：
ZZYVP型帶指揮器操作自力式壓力調節閥是由指揮器、調節閥、執行機構和閥后接管四部分組成。
介質以所示箭頭方向進入閥體，一路經過濾減壓器減壓后的壓力被引入指揮器；另一路通過閥芯、閥座，節流后的壓力流向閥后，并通過導壓管引入指揮器執行機構。當自力式壓力調節閥后壓力高于設定壓力時，其壓力作用在指揮器薄膜有效面上產生一個推力帶動指揮器閥芯關閉，切斷引入主閥執行機構膜室中的壓力，使主閥閥芯關閉，閥后壓力隨之降低。當自力式壓力調節閥后壓力低于設定值時，由于指揮器主彈簧的反作用力打開指揮器閥芯，閥前壓力又被引入主閥執行機構膜室產生推力，使主閥閥芯打開，閥后壓力隨之升高。如此往復，保持閥后壓力為設定值。
帶指揮操作自力式壓力調節閥主要技術參數：
|
公稱通徑
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
閥座直徑
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
壓力調節范圍
|
0.5～70 20～120 60～400 300～700 500～1000 KPa
|
|
公稱壓力PN
|
1.0、1.6 MPa
|
|
被調介質溫度
|
80、200 ℃
|
|
流量特性
|
快開型
|
|
調節精度
|
≤5%
|
|
允許壓降(MPa)
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
薄膜有效面積(C㎡)
|
200
|
280
|
400
|
|
允許泄漏量
|
符合ANSIB16.104—1976 IV級
|

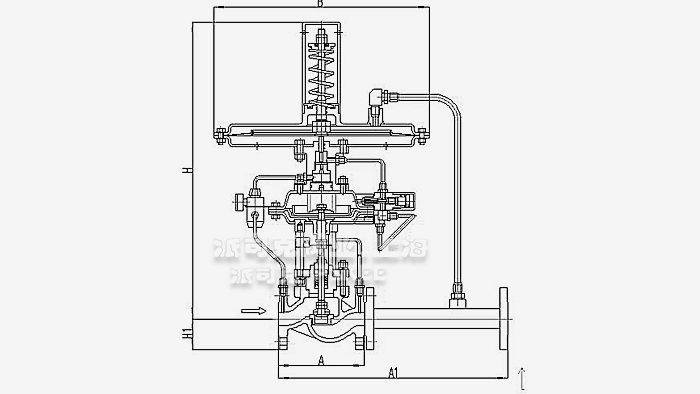

帶指揮操作自力式壓力調節閥外形尺寸圖：
帶指揮操作自力式壓力調節閥外形尺寸表：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
A
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
|
H1
|
老型
|
105
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
|
精小型
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
|
H
|
330
|
330
|
350
|
350
|
360
|
430
|
440
|
450
|
520
|
650
|
|
B
|
310
|
400
|
帶指揮操作自力式壓力調節閥產品應用：
帶指揮器自力式壓力調節閥屬于自力式閥門系列，其本身是一個無須外加能源的完整調節系統。該自力式調節閥（氮封閥）它廣泛應用于化工、石油、冶金、電力、輕紡等工業部門中用作生產過程的自動調節。適用于儲罐氮封系統。
