自力式微壓調節閥產品簡述：
ZZVP/ZZVN自力式微壓調節閥是一種依靠被調介質自身的壓力變化進行自動調節的一種節能型調節閥。該
調節閥它可應用于燃燒系統，發電機、空壓機軸封系統，閥前 P≤0.1Mpa、閥后＜10kpa，連續控制。其特點是設備運行中可進行設定值調整；無填料，動作靈敏；能檢測出微小的壓力變化。本
自力式調節閥廣泛應用于工業生產微壓壓力的自動控制中。減壓比大于100要用兩級降壓。 該系列分為 ZZVP/N-16B常開（控制壓力高于設定時閥閉合）和 ZZVP/N-16K自力式微壓調節閥常閉（控制壓力高于設定時閥開啟）兩種。
自力式微壓調節閥結構原理：

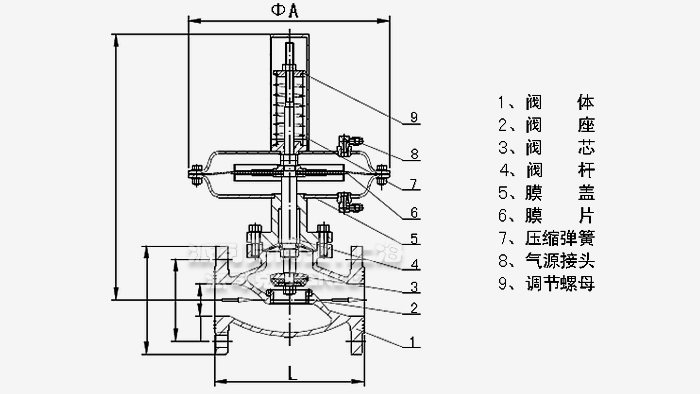

微壓閥主要由檢測執行機構與調節機構兩部分組成。其結構與原理詳見圖一。
圖一a、自力式微壓調節閥用于控制閥后壓力的微壓閥，閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體，經閥芯、閥座節流后輸出。另一路經聯接管進入檢測機構上膜室，作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯、使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度變大，直到閥后壓力上升到設定值為止。設定值可通過彈簧的調節而達到。

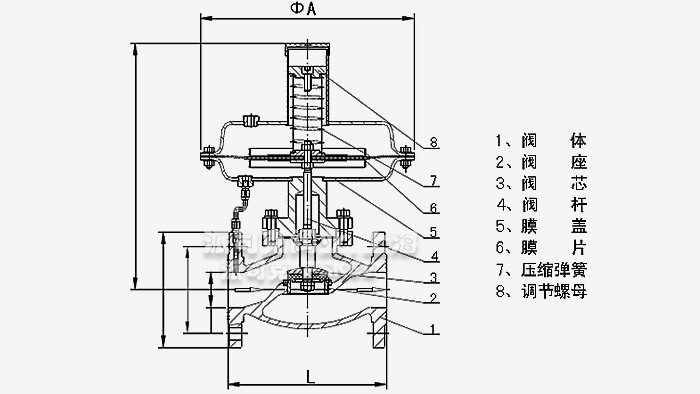

圖一b、自力式微壓調節閥用于控制閥前壓力的微壓閥，閥的作用方式為壓開型。其原理如下：介質由箭頭方向流入閥體，另一路經聯接管進入檢測機構下膜室，作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯、使閥門開啟度變大，直至閥前壓力下降到設定值為止。同理，如閥前壓力降低，作用于膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥前壓力上升到設定值為止。設定值也可通過彈簧的調節而達到。
自力式微壓調節閥調整方法如下
打開防塵蓋 1；反時針旋轉調節螺釘 2，減小彈簧的預壓力，使設定值達到理想要求。反之，則調節螺釘?shù)男D(zhuǎn)方向相反。
自力式微壓調節閥技術參數：
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
允許壓差
(Mpa)
|
PN16
|
1.6
|
1.5
|
1.2
|
|
PN40
|
2.0
|
|
閥蓋形式
|
標準型 (整體式)
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
壓力分段范圍
(KPa)
|
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100
|
|
保證調壓閥正常工作的小壓差P
|
≥0.01(MPa)
|
|
工作溫度
|
≤80℃
|
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|
閥芯形式
|
單座、套筒型閥芯
|
|
流量特性
|
直線性
|
自力式微壓調節閥性能指標：
|
調節精度
|
≤10%
|
允許泄露量
(在規定實驗條件下)
|
硬密封
|
4×0.01%閥額定容量
|
|
軟密封
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0..6
|
0.9
|
1.7
|
4.0
|
6.75
|
自力式微壓調節閥零件材料：
|
零件名稱
|
零件材料
|
|
閥體
|
WCB (C)
|
CF8 (P)
|
CF8M (R)
|
CF3M (RL)
|
|
閥座
|
304
|
304
|
316
|
316L
|
|
墊芯
|
304
|
304
|
316
|
316L
|
|
閥蓋
|
Q235
|
304
|
316
|
316L
|
|
閥桿
|
304
|
304
|
316
|
316L
|
|
下膜蓋
|
Q235
|
|
膜片
|
EPDM或FKM夾纖維
|
|
上膜蓋
|
Q235
|
|
壓蓋
|
Q235
|
|
螺紋蓋
|
Q235
|

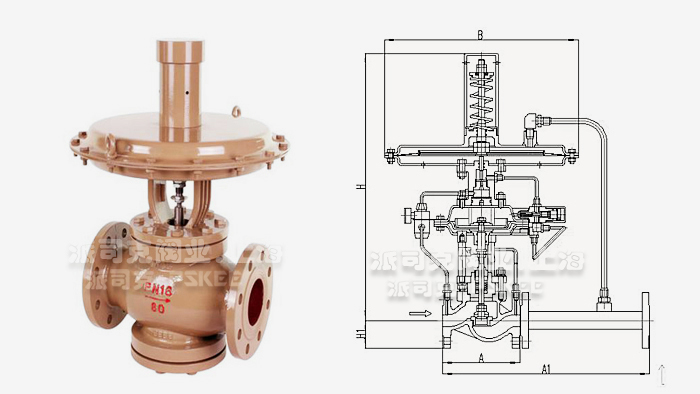

自力式微壓調節閥連接尺寸：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
H1
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
H
|
323
|
350
|
370
|
370
|
370
|
397
|
397
|
400
|
|
B
|
308
|
394
|
308
|
394
|
308
|
394
|
394
|
394
|
|
導壓管接口螺紋
|
M16×1.5
|
|
重量G(Kg)
|
12
|
18
|
25
|
32
|
45
|
58
|
68
|
76
|

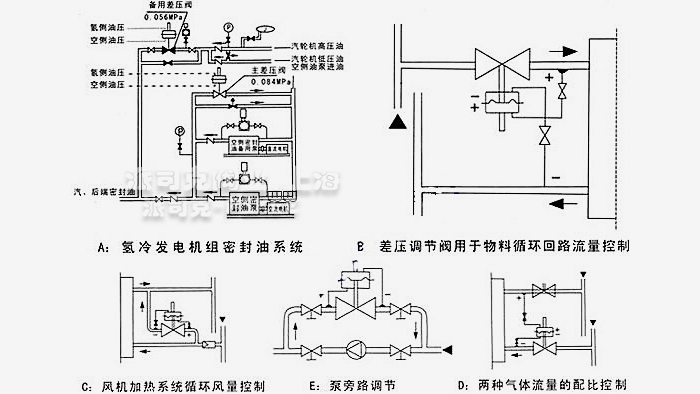

自力式微壓調節閥產品應用：
自力式微壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到然料條件，微壓調節閥用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。
·自力式微壓調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·自力式微壓調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·自力式微壓調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·自力式微壓調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·自力式微壓調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
