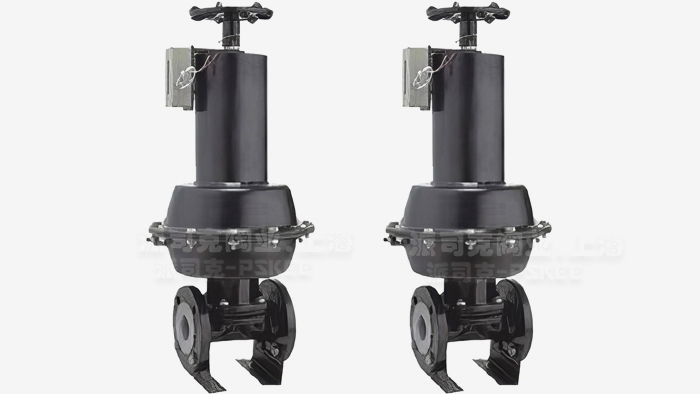

英標常閉式氣動隔膜閥產品簡述：
英標常閉式氣動隔膜閥是一種隔膜形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱
隔膜閥。突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
英標常閉式氣動隔膜閥作用原理：
1.英標常閉式氣動隔膜閥與其它閥門的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于**隔離的狀態。
2.由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.膠隔膜閥的閥體內腔表面隔膜有
多種選擇的橡膠。因此具有耐腐蝕的特點。
4.由于密封件為富有彈性的橡膠隔膜。 因此還具有較好的密封性和小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時 ，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟。
7.隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。
英標常閉式氣動隔膜閥產品特點：
英標常閉式氣動隔膜閥是一種隔膜形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 隔膜閥流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 英標隔膜閥襯里材料的多樣性，可適用于多種介質，并具有強度高、耐腐蝕性能好的特點。
英標常閉式氣動隔膜閥技術參數：
產品型號：W型 JFS型 EG6K41W、J、F-6、10、16型
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

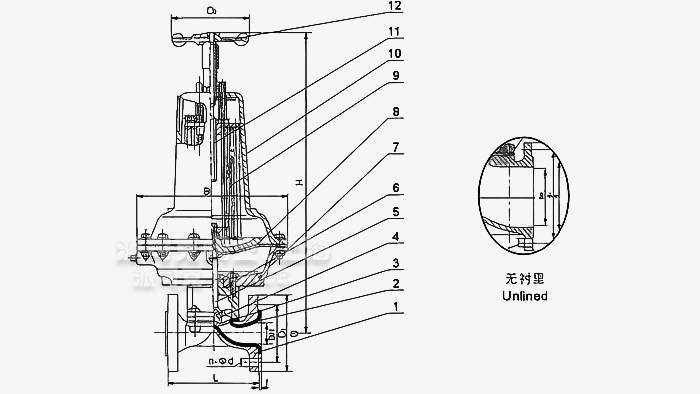

英標常閉式氣動隔膜閥外形尺寸表：
|
型號
|
公稱通徑
DN（mm）
|
尺寸
|
氣動裝置
|
質量
（㎏）
|
|
L
|
f
|
D1
|
D
|
D0
|
n-d
|
H
|
B
|
代號
ES
|
耗氣量（cm3）
|
氣源壓力（MPa）
|
氣源接頭
|
|
J型
|
W型
|
|
EG6B41J-16
|
20
|
121
|
117
|
2
|
75
|
105
|
140
|
4-13．5
|
343
|
168
|
68
|
163．87
|
0．3
|
1/8
|
6．3
|
|
25
|
131
|
127
|
2
|
85
|
115
|
140
|
4-13．5
|
345
|
168
|
68
|
196．65
|
0．3-0．4
|
1/8
|
7．3
|
|
32
|
150
|
146
|
2
|
100
|
140
|
140
|
4-17．5
|
363
|
260
|
68
|
229．4
|
0．3-0．4
|
1/8
|
8．3
|
|
40
|
163
|
159
|
2
|
110
|
150
|
140
|
4-17．5
|
430
|
260
|
69
|
1458．7
|
0．3-0．4
|
1/4
|
14．3
|
|
50
|
194
|
190
|
2
|
125
|
165
|
140
|
4-17．5
|
575
|
260
|
70
|
3162．7
|
0．3-0．4
|
1/4
|
26
|
|
EG6B41J-10
|
65
|
220
|
216
|
2
|
145
|
185
|
140
|
4-17．5
|
588
|
260
|
70
|
3243
|
0．3-0．4
|
1/4
|
30．8
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17．5
|
769
|
425
|
71
|
6636．8
|
0．4-0．5
|
3/8
|
64．9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17．5
|
816
|
425
|
71
|
6948
|
0．4-0．5
|
3/8
|
70．3
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17．5
|
820
|
425
|
71
|
7374．2
|
0．4-0．5
|
3/8
|
80．7
|
|
150
|
412
|
406
|
3
|
240
|
285
|
280
|
8-22
|
920
|
549
|
72
|
10652
|
0．5
|
3/8
|
131．2
|
|
EG6B41J-6
|
200
|
527
|
521
|
4
|
295
|
340
|
280
|
8-22
|
1010
|
549
|
72
|
16715
|
0．5
|
3/8
|
212
|
英標常閉式氣動隔膜閥注明：
1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。
英標常閉式氣動隔膜閥產品用途：
英標襯膠隔膜閥是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬的流動液體。
·英標常閉式氣動隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·英標常閉式氣動隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·英標常閉式氣動隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·英標常閉式氣動隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·英標常閉式氣動隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
