【氣動襯膠蓋米型
隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹
氣動襯膠蓋米型隔膜閥標準，結構圖，規格型號，外形尺寸，工作原理及產品說明書。為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的衛生級法蘭隔膜閥。
氣動襯膠隔膜閥產品簡述：
氣動襯膠隔膜閥由蓋米型活塞式執行機構和閥體組成，它以壓縮空氣為動力，實與對工藝管道中流體介質開關和調節，氣動襯膠隔膜閥通道采用內襯橡膠，橡膠膜片提供閥體密封和閥座密封。本系隔膜閥產品結構簡單、密封和防腐性能較好，流體阻力小，適用于低壓、常壓含懸浮物質的介質。
氣動襯膠隔膜閥產品特點：
1. 無死角設計：介質在閥內流動時無死角，不易積存雜質，便于清潔和維護。
2. 由于隔膜閥的流道平滑，流阻小，可獲得較大的流量。
3. 控制靈活：通過氣動控制，操作簡便，響應速度快，開關迅速。
4. 耐腐蝕性能：與介質接觸的全襯橡膠，具有良好的化學穩定性。
氣動襯膠隔膜閥工作原理：
氣動隔膜閥是一種**形式的截斷閥，其啟閉件是一塊用軟質材料制成的橡膠隔膜，它將閥體內腔與閥蓋內腔隔開。氣動隔膜閥的工作原理是：通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態；當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區域，關閉了管道流體通向路徑。
氣動英標襯氟隔膜閥主要材料：
|
NO
|
名稱
|
材質
|
|
1
|
閥體
|
WCB、304
|
|
2
|
閥蓋
|
WCB
|
|
3
|
隔膜
|
EPDM、F46
|
|
4
|
閥瓣
|
WCB、304
|
|
5
|
氣缸
|
鋁合金
|
|
6
|
活塞
|
鋁合金
|
|
7
|
閥桿
|
45#、不銹鋼304
|
|
8
|
連接方式
|
法蘭
|

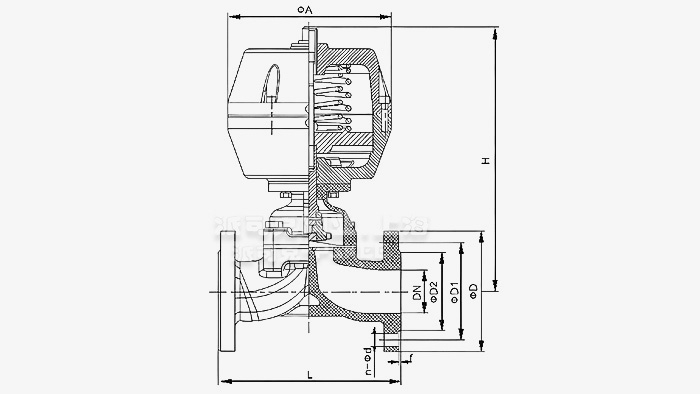

氣動英標襯氟隔膜閥外表尺寸表：
|
DN
|
公稱壓力
|
L
|
D
|
D1
|
n-Φd
|
f
|
H
|
氣源壓力Mpa
|
氣缸外徑ΦA(chǔ)
|
閥門重量KG
|
|
15
|
1.0
|
108
|
95
|
65
|
4-13.5
|
2
|
215
|
0.6
|
110
|
6
|
|
20
|
117
|
105
|
75
|
4-13.5
|
2
|
220
|
0.6
|
110
|
6.5
|
|
25
|
127
|
115
|
85
|
4-13.5
|
2
|
225
|
0.6
|
110
|
6.8
|
|
32
|
146
|
140
|
100
|
4-17.5
|
2
|
240
|
0.6
|
140
|
8
|
|
40
|
159
|
150
|
110
|
4-17.5
|
2
|
285
|
0.6
|
170
|
15
|
|
50
|
190
|
165
|
125
|
4-17.5
|
2
|
307
|
0.6
|
170
|
18
|
|
65
|
216
|
185
|
145
|
4-17.5
|
2
|
327
|
0.6
|
200
|
25
|
|
80
|
254
|
200
|
160
|
8-17.5
|
2
|
390
|
0.6
|
230
|
35
|
|
100
|
305
|
220
|
180
|
8-17.5
|
2
|
470
|
0.6
|
260
|
57
|
|
125
|
356
|
250
|
210
|
8-17.5
|
2
|
637
|
0.6
|
310
|
75
|
氣動襯膠隔膜閥產品應用；
氣動隔膜閥閥體材料采用鑄鐵、鑄鋼，或鑄造不銹鋼，由于密封件為富有彈性的橡膠隔膜，和襯以各種耐腐蝕橡膠隔膜及聚四氟乙烯材料，可用于化工行業、石油行業、食品飲料加工行業、環保水處理、生物工程、制藥、半導體等領域，各類腐蝕性介質和懸浮顆粒介質的控制與調節。
·氣動襯膠蓋米型隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動襯膠蓋米型隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動襯膠蓋米型隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動襯膠蓋米型隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動襯膠蓋米型隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
