【氣動英標襯氟
隔膜閥】派司克品牌.質量保證，派司克閥業全方面介紹
氣動英標襯氟隔膜閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動隔膜閥。

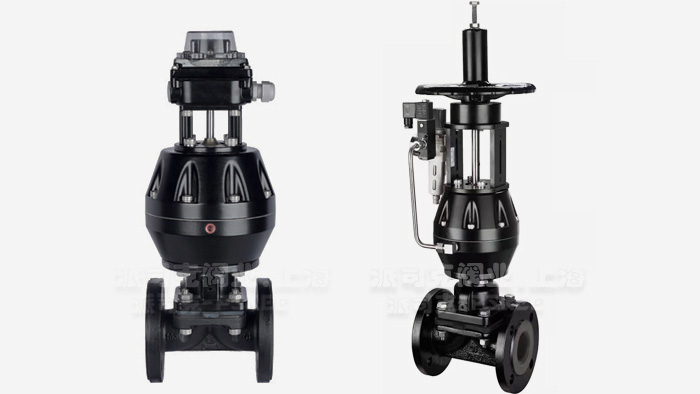

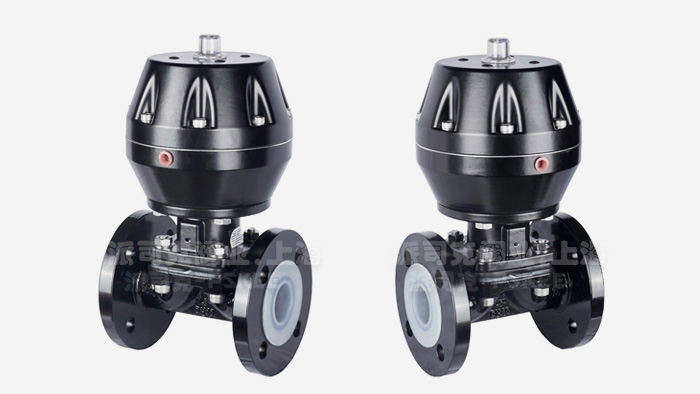

氣動英標襯氟隔膜閥產品簡述：
氣動英標襯氟隔膜閥采用蓋米型氣動執行機構，是由往復活塞式氣缸和隔膜閥組成，由氣動執行器帶動閥桿的上下運動來實現開關，從而達到管道中的介質截?cái)喙δ芎徒油�。閥內部襯氟塑料可抗不同程度的腐蝕介質。
氣動英標襯氟隔膜閥產品特點：
1. 采用無填料函的構造，隔膜可使流道內的腐蝕性介質與驅動部件處於**隔離的狀態。
2. 流道平滑，流阻小，故而可獲得較大的流量。
3. 閥體內腔表面內襯供選擇的多種橡膠和氟塑料，因此具有優越的耐腐蝕的特點。
4. 由于密封件為富有彈性的橡膠隔膜，因此還具有較好的密封性和小的關閉力。
氣動英標襯氟隔膜閥技術參數：
產品規格：
DN15-DN125
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
氣動英標襯氟隔膜閥設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、
ANSI B16.1、ISO2004
氣動英標襯氟隔膜閥工作原理：
氣動隔膜閥的開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態，當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，管道流體通路起到閉作用。
氣動英標襯氟隔膜閥主要材料：
|
NO
|
名稱
|
材質
|
|
1
|
閥體
|
WCB、304
|
|
2
|
閥蓋
|
WCB
|
|
3
|
隔膜
|
EPDM、F46
|
|
4
|
閥瓣
|
WCB、304
|
|
5
|
氣缸
|
鋁合金
|
|
6
|
活塞
|
鋁合金
|
|
7
|
閥桿
|
45#、不銹鋼304
|
|
8
|
連接方式
|
法蘭
|
氣動英標襯氟隔膜閥技術規范：
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
產品標識
|
供貨規范
|
|
BS5156
|
BS5156
|
BS4504
|
BS 13927
|
BS 12220
|
BS 7928
|

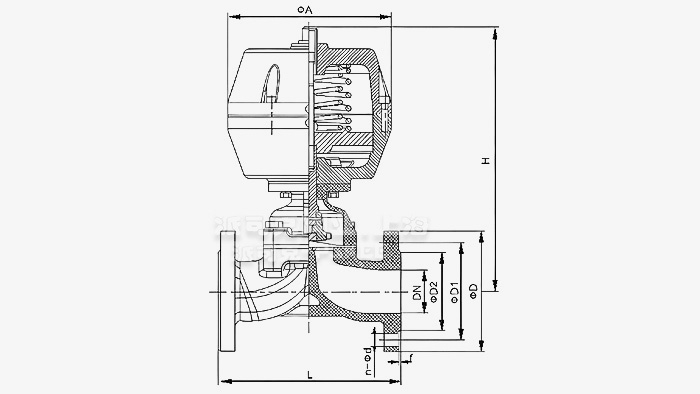

氣動英標襯氟隔膜閥外表尺寸表：
|
DN
|
公稱壓力
|
L
|
D
|
D1
|
n-Φd
|
f
|
H
|
氣源壓力Mpa
|
氣缸外徑ΦA(chǔ)
|
閥門重量KG
|
|
15
|
1.0
|
108
|
95
|
65
|
4-13.5
|
2
|
215
|
0.6
|
110
|
6
|
|
20
|
117
|
105
|
75
|
4-13.5
|
2
|
220
|
0.6
|
110
|
6.5
|
|
25
|
127
|
115
|
85
|
4-13.5
|
2
|
225
|
0.6
|
110
|
6.8
|
|
32
|
146
|
140
|
100
|
4-17.5
|
2
|
240
|
0.6
|
140
|
8
|
|
40
|
159
|
150
|
110
|
4-17.5
|
2
|
285
|
0.6
|
170
|
15
|
|
50
|
190
|
165
|
125
|
4-17.5
|
2
|
307
|
0.6
|
170
|
18
|
|
65
|
216
|
185
|
145
|
4-17.5
|
2
|
327
|
0.6
|
200
|
25
|
|
80
|
254
|
200
|
160
|
8-17.5
|
2
|
390
|
0.6
|
230
|
35
|
|
100
|
305
|
220
|
180
|
8-17.5
|
2
|
470
|
0.6
|
260
|
57
|
|
125
|
356
|
250
|
210
|
8-17.5
|
2
|
637
|
0.6
|
310
|
75
|
氣動英標襯氟隔膜閥產品用途：
氣動英標襯氟隔膜閥可配套手輪、限位反饋信號、定位器等裝置，實現不同功能，本系隔膜閥的閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有**和不允許污染的介質流量調節，具有導流、截止、調節、節流等功能。
·氣動英標襯氟隔膜閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動英標襯氟隔膜閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動英標襯氟隔膜閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動英標襯氟隔膜閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動英標襯氟隔膜閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
