【HXQ系列活塞式
蓄能器】派司克品牌一體化解決方案，派司克閥業全方面介紹【HXQ系列
活塞式蓄能器】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及蓄能器產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蓄能器。
活塞式蓄能器HXQ系列產品概述:
HXQ型蓄能器結構簡單、工作可靠、壽命長、鋼筒內孔采用高精度的深孔鏜床加工。保證了內孔的加工精度和表面粗糙度、活塞采用鍛鋁制成。運動慣量小，摩擦系數低，減低活塞啟動時的摩擦阻力�；钊叫钅芷鲗儆谝簤焊綦x式蓄能器的一種，是液壓系統中重要的輔助元件，在輔助電源、吸收脈動、降低噪聲、緊急動力源、吸收液壓沖擊等方面有著非常顯著的作用。
活塞式蓄能器HXQ系列工作原理：
活塞式蓄能器的工作原理和液氣隔離式蓄能器一樣，主要利用了氣體和液體的壓縮性，在氣壓大的時候，將液體的壓力轉換氣體內能，而當氣壓下降的時候，將氣體內能釋放而對外做功。其中，活塞式蓄能器利用活塞將氣體和液體隔開，由于活塞和筒狀蓄能器內壁之間是密封關系，降低了液體的氧化可能性。
活塞式蓄能器HXQ系列型號參數：
① 名稱代號：活塞式蓄能器
② 連接方式：L-螺紋連接 F-法蘭連接
③ 公稱容量：0.49-250L
④ 壓力等級：10、20、31.5Mpa

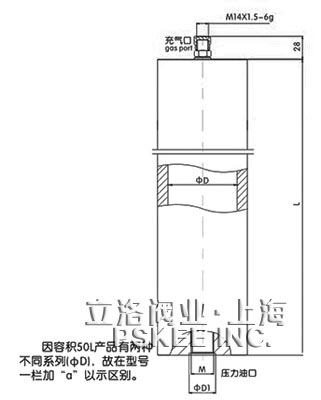

⑤ 適用介質：H油液-礦物油、液壓油氣體-氮?dú)?HXQ系列活塞式蓄能器內部結構：
活塞式蓄能器結構主要由活塞(鑄鐵、鍛鋼、鑄鋼或鋁合金等材料制成)、缸筒、端蓋(油口端與氮?dú)舛?三大主體構成，其中固定在缸筒兩端有油側連接法蘭和氣側連接法蘭。在油側連接法蘭上設有油孔，而氣側連接法蘭則上設有充氣嘴。而活塞的兩端各設有一單向閥，沿軸向則有導向帶溝槽、儲油槽、密封溝槽、儲氣槽和導向帶溝槽。
活塞式蓄能器HXQ系列外形尺寸表：
|
型號（Model）
|
公稱壓力（MPa）
|
公稱容積（L）
|
基本尺寸
|
重量（Kg）
|
|
ΦD
|
M
|
ΦD1
|
L
|
|
HXQ-L0.49/※-H
|
10
20
31.5
|
0.49
|
83
|
M27×2
|
35
|
280
|
10.9
|
|
HXQ-L1/※-H
|
1
|
440
|
13.8
|
|
HXQ-L2/※-H
|
2
|
770
|
19.8
|
|
HXQ-L2.5/※-H
|
2.5
|
121/127
|
M42×2
|
50
|
540
|
26.2/31.2
|
|
HXQ-L5/※-H
|
5
|
860
|
35.4/43.3
|
|
HXQ-L7.5/※-H
|
7.5
|
1180
|
44.5/55.4
|
|
HXQ-L10/※-H
|
10
|
206/219
|
M60×2
|
70
|
700
|
84.5/108.3
|
|
HXQ-L16/※-H
|
16
|
930
|
98.7/130.4
|
|
HXQ-L20/※-H
|
20
|
1090
|
108.6/145.7
|
|
HXQ-L25/※-H
|
25
|
1290
|
121/164.9
|
|
HXQ-L32/※-H
|
32
|
1560
|
137.7/190.8
|
|
HXQ-L45/※-H
|
45
|
2070
|
169.2/239.8
|
|
HXQ-L50/※-H
|
50
|
2270
|
181.6/258.9
|
|
HXQ-L50/※-H
|
50
|
286/310
|
M72×2
|
80
|
1450
|
269/396
|
|
HXQ-L60/※-H
|
60
|
1660
|
294/440
|
|
HXQ-L80/※-H
|
80
|
2060
|
341/523
|
|
HXQ-L100/※-H
|
100
|
2470
|
390/608
|
|
HXQ-L120/※-H
|
120
|
2880
|
439/693
|
|
HXQ-L130/※-H
|
130
|
480/500
|
1600
|
1093/1286
|
|
HXQ-L150/※-H
|
150
|
1760
|
1163/1375
|
|
HXQ-L180/※-H
|
180
|
2000
|
1266/1508
|
|
HXQ-L200/※-H
|
200
|
2160
|
1335/1596
|
|
HXQ-L250/※-H
|
250
|
2560
|
1508/1816
|
活塞式蓄能器HXQ系列使用說明：
1、活塞式蓄能器應充惰性氣體，通常為氮?dú)猓钩涮钛鯕�、壓縮空氣或者其它易燃?xì)怏w，以免發生爆炸。
2、活塞式蓄能器安裝就緒后再充氮?dú)�。充氣時，盡可能慢慢地打開閥們，使活塞推移到頭(聽聲音)。如無異�，F(xiàn)象，再使充氣壓力達到液壓系統低使用壓力的80～85%，并檢查有無漏氣。
3、活塞式蓄能器充氣后，各部分不準拆開及松動，以免發生危險。
4、如需拆開蓄能器封蓋或移動及搬運蓄能器時，首先須放盡氣體，在確切肯定沒有氣壓后，方可進行。
5、做好定期檢查工作，充氣一周后應檢查一次，以后每月檢查一次，定期檢查油液性能并進行更換。
6、使用3～6個月后，應把端蓋拆下，將活塞取出，檢查活塞上"O型圈"及其它密封有否損壞，如有損壞，及時更換，以保證密封性能。
·活塞式蓄能器質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·活塞式蓄能器產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·活塞式蓄能器解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·活塞式蓄能器售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·活塞式蓄能器訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
