【隔膜式蓄能器】派司克品牌一體化解決方案，立洛閥業全方面介紹【隔膜式蓄能器】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及蓄能器產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蓄能器。
隔膜式蓄能器產品概述:
隔膜式
蓄能器是一種液壓氣動系統中的儲能裝置。與同類產品相比，
隔膜式蓄能器的特點是重量較輕易攜帶，安裝方便，靈敏度高作用大，結構簡單易維護，并且低壓消除脈動效果顯著，因此在各個行業中都扮演重要角色。隔膜式蓄能器一般可以分為焊接式、螺紋式兩種。其中焊接式結構簡單，成本低廉;而螺紋式可以更換隔膜，提高蓄能器的利用率。
隔膜式蓄能器工作原理:
隔膜式蓄能器的主要原理就是利用波義爾波義爾定律，即氣體的壓縮性，通過液體來壓縮來進行儲能工作的。開始的時候?qū)㈩A(yù)定壓力的氣體充到蓄能器中的氣密隔離件的膠囊內，而膠囊的周圍則是液體和液壓回路相通。其能量轉化方式如下：當壓力升高時，液體壓縮氣體，液體進入隔膜式蓄能器從而儲存能量;當壓力下降時，壓縮的氣體開始膨脹，使得液體流向液壓回路從而釋放能量。
隔膜式蓄能器型號說明:
GXQ _ ※ / ※ _ ※
① ② ③ ④
① 名稱代號：隔膜式蓄能器
② 公稱容積：0.16～2L
③ 公稱壓力：10～33Mpa
④ 工作介質：Y—液壓油 R—乳化液
隔膜式蓄能器構造:
液壓蓄能器主要由液壓部件和帶氣密分隔元件的氣體部件組成。流體部分與液壓流路相連。壓力增加時，氣體被壓縮，液體進入液壓蓄能器。壓力下降時，壓縮的氣體膨脹，將儲蓄的流體排入管路。視分隔元件的設計而定，我們分別有氣囊式蓄能器，隔膜式蓄能器。
蓄能器內腔由皮囊分為兩個部分：囊內裝氮?dú)�，囊外充液壓油。�?dāng)液壓泵將液壓油壓入蓄能器時，皮囊就受壓變形，氣體體積隨壓力增加而減少。液壓油被逐漸儲存。若液壓系統工作需要液壓油，則蓄能器將液壓油排出，使系統的能量得到補償。
隔膜式蓄能器
包括耐壓鋼質容器（1）
在大多數情況下，該鋼質容器的輪廓為球形和圓柱形。蓄能器內部有由可變形柔性材料制成的隔膜（2）
帶閉合座（3）
及塞螺絲（4）。

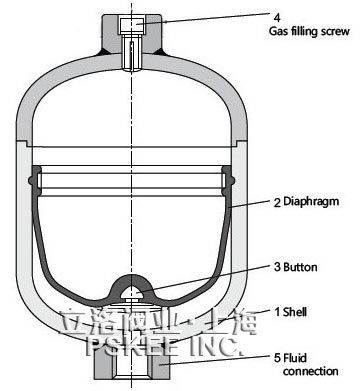

隔膜式蓄能器結構:焊接式
1 壓力容器
2 隔膜
3 閉合閥座
4 充氣螺絲/內六角鎖緊螺絲
5 油路接口
舉例來說,液壓蓄能器的主要任務之一是從液壓系統中吸收一定量的壓力流體,并在需要時將其返回到系統中。由于流體受壓，因此將液壓蓄能器視為壓力容器，且須評估其工作壓力，同時考慮現場安裝的有效驗收標準。
在大多數液壓系統中，均使用帶分隔元件的液壓/氣動（充氣）蓄能器。

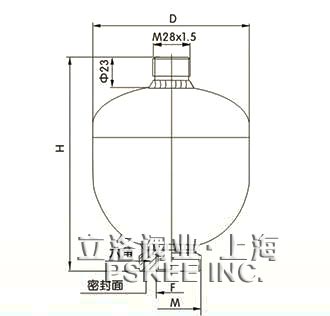

隔膜式蓄能器外形尺寸表：
|
型號
|
公稱壓力
L
|
工作壓力
Mpa
|
D
|
H
|
螺紋連接
|
螺紋連接
|
尺寸SW
mm
|
排放流量
|
|
公制
|
英制
|
美制
|
|
GXQ-※/ ※—※
|
0.16
|
10
21
33
|
74
|
112
|
外螺紋M18×1.5
|
內螺紋M18×1/2
|
SAE#6
|
M33×1.5
|
32
|
38
|
|
0.25
|
84
|
117
|
|
0.32
|
93
|
137
|
90
|
|
0.5
|
105
|
154
|
SAE#8
|
41
|
|
0.75
|
121
|
168
|
|
1
|
136
|
181
|
|
1.4
|
150
|
200
|
|
2
|
167
|
224
|
|
2.8
|
21
|
167
|
271
|
隔膜式蓄能器注意事項：
1.在蓄能器安裝前，需要檢查表面是否有損壞的地方，且要仔細閱讀使用說明書；
2.在蓄能器安裝時，需要注意氮?dú)鈺遣皇前s質；
3.安蓄能器裝完后，需要對蓄能器進行調試，看看有沒有問題；
4.要注意的是，蓄能器的備用氣囊應存放在陰涼干燥處。
·隔膜式蓄能器質保體系：
有了您的信任與支持，我們一直在創新的前沿，提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·隔膜式蓄能器產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·隔膜式蓄能器解決方案：
立洛公司為工業系統和水力系統研發了創造性的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統小的故障及維護，不懈努力的為用戶提供高品質、高性能的先進產品。
·隔膜式蓄能器售后保障：
立洛公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務，讓用戶真正體會到專業化的服務優勢。
立洛公司出廠的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·隔膜式蓄能器訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
