【蓄能器皮囊】派司克品牌一體化解決方案，派司克閥業全方面介紹【蓄能器皮囊】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及蓄能器產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列蓄能器皮囊。
蓄能器皮囊產品概述：
蓄能器膠囊也叫蓄能器皮囊，是
皮囊式蓄能器的重要組成部分，通常由橡膠制成，具有可伸縮性，用于儲藏壓縮后的惰性氣體。一般來說，膠囊內會注入一定氣壓的氮?dú)�，在膠囊外則是充入液壓油，膠囊會隨著液壓油的擠壓而變形，從而壓縮氮?dú)鈦硇钅埽粗畡t是釋放能量。蓄能器的頂部一般使用大口結構，是為了更加利于膠囊的更換。液壓生產的NXQ型蓄能器膠囊符合HG2331-92標準和ASME標準，具有耐油、耐酸堿、耐屈撓、變形小、強度高等優點，并且在-10-+70范圍內都能夠正常工作。
蓄能器皮囊型號說明：
※ × ※ _ ※ _ ※
① ② ③ ④
①膠囊容量：0.4—160L
②膠囊長度：74-2150mm
③蓄能器外徑
④膠囊代號：NBR-丁晴橡膠 IIR-丁基橡膠 CR-氯丁橡膠 FPM-氟橡膠膠囊介質：
膠囊內：氮?dú)?br />
膠囊外：液壓油、礦物油、抗燃油、水、乳化液、燃料等。
蓄能器皮囊工作原理：
1、蓄能器膠囊將蓄能器分割為氣體和液體兩個腔室，其中膠囊內充氮?dú)�，膠囊與殼體組成腔室充液壓油，加入單向閥出口后, 膠囊內氣體體積隨壓力增加而減少, 從而吸收沖擊液壓能, 降低或消除系統壓力沖擊。
2、為了降低或消除系統壓力沖擊, 一般做法是在壓力沖擊點附件安裝囊式蓄能器進行壓力緩沖。但由于囊式蓄能器的充放作用, 吸收壓力后易反復振蕩。解決方法就是在囊式蓄能器的接入管段上增加單向節流閥, 使得囊式蓄能器吸收壓力沖擊時液壓油可順利進入蓄能器膠囊, 而當膠囊內液壓油回流時則會受到節流阻尼的控制，消除振蕩。
3、在囊式蓄能器的接入管段上增加單向節流閥, 通過適當調節單向節流閥開口,囊式蓄能器吸收壓力沖擊時液壓油可順利進入蓄能器膠囊, 而當皮囊內液壓油回流時則會受到節流阻尼的控制, 液阻增加, 壓力波得到明顯衰減, 振蕩次數明顯減少, 單向閥出口壓力小值為86MPa, 大值為108MPa,沖擊峰峰值降為無囊式蓄能器的六成左右。

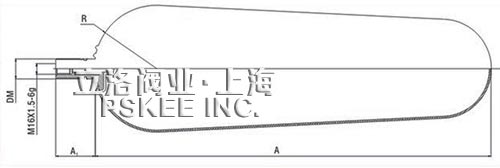

蓄能器皮囊外形尺寸表：
|
蓄能器規格
|
基本尺寸
|
蓄能器規格
|
基本尺寸
|
蓄能器規格
|
基本尺寸
|
|
Φ
|
L
|
A
|
A1
|
R
|
DM
|
Φ
|
L
|
A
|
A1
|
R
|
DM
|
Φ
|
L
|
A
|
A1
|
R
|
DM
|
|
89
|
0.4
|
74
|
44
|
38.5
|
M24×1.5
|
219
|
16
|
569
|
60
|
95
|
M30×1.5
|
299
|
50
|
950
|
70
|
131
|
M30×1.5
M50×1.5
|
|
0.63
|
144
|
25
|
877
|
63
|
1180
|
|
114
|
1
|
150
|
49
|
32
|
1115
|
80
|
1480
|
|
|
152
|
1.6
|
144
|
49
|
66
|
M30×1.5
|
40
|
1405
|
100
|
1880
|
|
2.5
|
206
|
50
|
1475
|
70
|
131
|
M30×1.5
M50×1.5
|
351
|
80
|
1090
|
150
|
M50×1.5
|
|
4
|
312
|
299
|
20
|
380
|
100
|
1360
|
|
6.3
|
486
|
25
|
470
|
125
|
1680
|
|
219
|
10
|
365
|
60
|
95
|
40
|
740
|
160
|
2150
|
蓄能器皮囊主要部件：

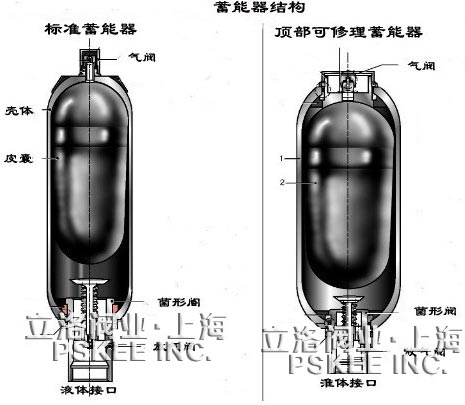

蓄能器皮囊是囊式蓄能器上的一個重要部件，在蓄能器殼體之內，其他部件還有閥防護罩、充氣閥、止動螺母、菌形閥、橡膠托環、支撐環、密封環、壓環、閥體座、螺堵等。蓄能器皮囊外部是液壓油，內部是惰性氣體，通常為氮?dú)�。蓄能器膠囊的參數有容量、膠囊長度、接管口徑、公稱壓力、使用介質等。蓄能器皮囊的種類有很多，另外，膠囊還可以根據系統中的液體的性質選擇與其相容的膠囊。
·蓄能器皮囊質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·蓄能器皮囊產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·蓄能器皮囊解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·蓄能器皮囊售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·蓄能器皮囊訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
