【氣動軟密封蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹D671X氣動軟密封蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動蝶閥。
|
氣動軟密封蝶閥產品簡述：
|
氣動軟密封蝶閥采用不同系列氣動執行機構，滿足不同口徑、不同扭矩的蝶閥，配以電磁閥、限位開關、三聯件、閥門定位器等附件可以實現不同的控制功能。
氣動蝶閥主要做截斷閥使用，也可以用作調節控制（不建議用于控制誤差小的工況），而軟密封蝶閥的結構原理尤其適合制作成大口徑閥門，因此在低壓大中口徑管道上得到越來越多的應用，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，蝶閥而且還應用于熱電站的冷卻水系統。
|
|
|
|
|
氣動軟密封蝶閥產品應用：
|
|
氣動軟密封蝶閥用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。
|
|
|
|
|
氣動軟密封蝶閥產品特點：
|
1、軟密封蝶閥小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、蝶閥結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、蝶閥密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。
7、氣動蝶閥密封材料耐老化、耐腐蝕、可適用多種介質。
|
|
|
|
氣動軟密封蝶閥主要參數：
|
|
公稱壓力
|
PN1.0/1.6Mpa
|
|
適用溫度
|
≤120℃
|
|
適用介質
|
水、空氣、食品、油品
|
|
主要零部件
|
閥體、閥瓣、閥桿、閥座、轉軸
|
|
主要材料
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
|
|
|

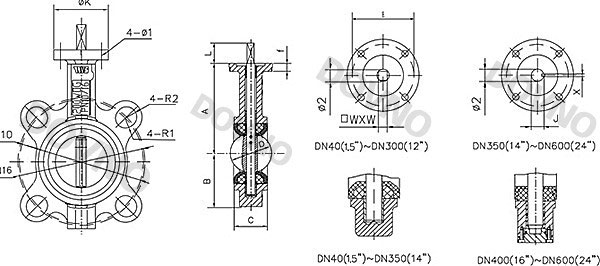

氣動軟密封蝶閥外形結構圖：
|
|
|
氣動軟密封蝶閥外形尺寸表：
|
|
規格size
|
尺寸
|
重量
|
|
mm
|
inch
|
A
|
B
|
C
|
D
|
D1
|
D2
|
N-M
|
L
|
Φ2
|
K
|
E
|
n-Φ1
|
f
|
J
|
W
|
X
|
A型
|
LT型
|
|
25
|
1
|
110
|
55
|
33
|
24
|
85
|
85
|
4-M12
|
32
|
10
|
42
|
42
|
4-6
|
10
|
|
7
|
|
1.2
|
1.3
|
|
32
|
11/4
|
110
|
55
|
33
|
24
|
100
|
100
|
4-M16
|
32
|
10
|
42
|
42
|
4-6
|
10
|
|
7
|
|
1.4
|
1.6
|
|
40
|
1.5
|
125
|
73
|
33
|
39
|
110
|
110
|
4-M16
|
32
|
12.6
|
50
|
50
|
4-7
|
10
|
|
8.86
|
|
1.8
|
2.1
|
|
50
|
2
|
125
|
73
|
43
|
52
|
125
|
125
|
4-M16
|
32
|
12.6
|
50
|
50
|
4-7
|
10
|
|
8.86
|
|
2.3
|
2.8
|
|
65
|
2.5
|
136
|
82
|
46
|
64
|
145
|
145
|
4-M16
|
32
|
12.6
|
50
|
50
|
4-7
|
10
|
|
8.86
|
|
3.3
|
4.1
|
|
80
|
3
|
142
|
91
|
46
|
78
|
160
|
160
|
8-M16
|
32
|
12.6
|
50
|
50
|
4-7
|
10
|
|
8.86
|
|
3.7
|
5.2
|
|
100
|
4
|
163
|
106
|
52
|
104
|
180
|
180
|
8-M16
|
32
|
15.77
|
70
|
70
|
4-10
|
12
|
|
11.1
|
|
5.2
|
6.5
|
|
125
|
5
|
176
|
128
|
56
|
123
|
210
|
210
|
8-M16
|
32
|
18.92
|
70
|
70
|
4-10
|
12
|
|
12.7
|
|
7.5
|
8.6
|
|
150
|
6
|
196
|
143
|
56
|
155
|
240
|
240
|
8-M20
|
32
|
18.92
|
70
|
70
|
4-10
|
12
|
|
12.7
|
|
8.7
|
11
|
|
200
|
8
|
228
|
170
|
60
|
202
|
295
|
295
|
8-M20/12-M20
|
45
|
22.1
|
102
|
102
|
4-12
|
15
|
|
15.87
|
|
15
|
25
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
250
|
10
|
258
|
204
|
68
|
250
|
350
|
355
|
12-M20/12-M24
|
45
|
28.45
|
102
|
102
|
4-12
|
15
|
31.19
|
|
8
|
23
|
43
|
|
300
|
12
|
292
|
239
|
78
|
301
|
400
|
410
|
12-M20/12-M24
|
45
|
31.6
|
102
|
102
|
4-12
|
15
|
34.6
|
|
8
|
35
|
50
|
|
350
|
14
|
336
|
267
|
78
|
333.3
|
460
|
470
|
16-M20/16-M24
|
45
|
31.6
|
125
|
125
|
4-14
|
23
|
34.6
|
|
8
|
58
|
77
|
|
400
|
16
|
368
|
297
|
102
|
389.6
|
515
|
525
|
16-M24/16-M27
|
51
|
33.15
|
140
|
140
|
4-18
|
23
|
36.15
|
|
10
|
82
|
101
|
|
450
|
18
|
400
|
315
|
114
|
440.5
|
565
|
585
|
20-M24/20-M27
|
51
|
38
|
140
|
140
|
4-18
|
23
|
40.95
|
|
10
|
110
|
139
|
|
500
|
20
|
440
|
348
|
127
|
492
|
620
|
650
|
20-M24/20-M30
|
64
|
41.14
|
140
|
140
|
4-18
|
27
|
44.12
|
|
10
|
148
|
179
|
|
600
|
24
|
525
|
467
|
154
|
593
|
725
|
770
|
20-M27/20-M33
|
70
|
50.65
|
165
|
165
|
4-22
|
27
|
54.62
|
|
16
|
220
|
283
|
|
氣動軟密封蝶閥是控制儀表中的執行器，廣泛地應用在生產自動控制系統中，氣動蝶閥既可以現場操作也可以遠距離操作，與DCS和PLC等主控系統聯機實現工業流程的自動控制，由于蝶閥具有自清洗作用，所以氣動軟密封蝶閥適用于含有懸浮顆粒的流體介質，進行調節和切斷。
·氣動軟密封蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動軟密封蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動軟密封蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動軟密封蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動軟密封蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
