【D643H氣動法蘭蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹D643H氣動法蘭蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動蝶閥。

---

氣動法蘭蝶閥產品簡述：

氣動法蘭蝶閥是由氣動執行器和法蘭式蝶閥（軟密封或硬密封型），氣動執行器的工作速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。氣動碟閥特點尤其顯著，經過安裝定位器、氣動元件，也可調節流量介質。流體阻力較小，并且結構簡單，體積小，安裝輕便。 D643H氣動硬密封法蘭蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。該蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，氣動法蘭蝶閥被廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)唷⒄{(diào)節流量和截?cái)嗔黧w使用。

氣動法蘭蝶閥產品概述：

軟密封氣動法蘭蝶閥設計好，開關扭矩小，密封性能強，產品綠色環保并且具有很好的耐酸堿、耐腐蝕性能。蝶閥具有抗沖刷、不結疤、重量輕、好維護、壽命長的優勢，動法蘭蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥則為全開狀態。

氣動法蘭蝶閥產品特點：

氣動法蘭蝶閥使用壽命長、無泄漏、節能型蝶閥，氣動蝶閥產品采用三偏心原理設計，兼具多層次結構，密封性能可靠，是通用蝶閥向中壓、中高溫領域的延伸和發展。 氣動金屬密封法蘭蝶閥符合標準JB/T8527-97(金屬硬密封蝶閥)和GB/T13927-92(通用閥門壓力試驗)標準及閥門其它相關標準的規定，適用于介質溫度≤650℃的冶金、電力、石油化工、空氣、以及給排水等介質管道上作調節流量和截?cái)嗔黧w。 三偏心法蘭蝶閥閥體與管道的連接有雙法蘭連接、對夾式連接和凸耳對夾式連接三種。 1、蝶板密封圈為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能； 2、蝶閥采用三維偏心結構，閥座與蝶板無摩擦，具有越關越緊的密封功能； 3、閥體密封面，采用堆焊不銹鋼、鈷基硬質合金，密封面耐磨損，使用壽命長； 4、氣動法蘭蝶閥結構獨特，操作靈活、省力、方便、不受戒指壓力的高、低影響，密封性能可靠。

氣動法蘭蝶閥執行機構特點：

扭矩：8Nm-4500Nm 安裝法蘭：DIN/ISO 5211 DIN 3337 控制閥連接：NAMUR標準 結構：齒輪齒條式氣動執行器 轉角：90度（＋／－5度） 材質：鋁合金、產品表面硬質陽級氧化（硬質陽級氧化+鐵氟龍噴涂） 特點：低摩擦，壽命長，開關次數可達100萬次以上。

氣動法蘭蝶閥應用范圍：

氣動法蘭蝶閥適用于高、中、低壓，高溫、低溫的管路中作閉路密封裝置、節流裝置和調節裝置。雙偏心單向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。

氣動法蘭蝶閥性能參數：

設計標準 GB/T12238 API609 壓力溫度等級 GB/T12224 API609、ASME B 16.34 結構長度 GB/T12221 API609、ISO5752、ASME B 16.10 法蘭型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47 檢驗與試驗 GB/T9092、GB/T13927 API598 公稱壓力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600 試驗壓力 殼體試驗 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0 高壓密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03 低壓密封 0.6 適用溫度 -46℃～500℃（不同的工況溫度選用不同的材質） 適用介質 水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

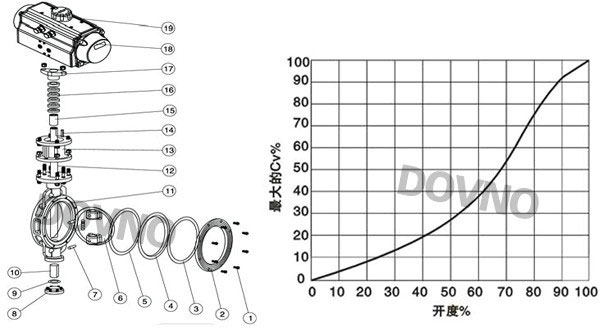

氣動法蘭蝶閥結構圖：

氣動法蘭蝶閥流量特性：

公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 流量系數 62.2 108.2 183.6 195.5 486 706 1250 2032 公稱通徑 DN(mm) 300 350 400 450 500 600 700 800 流量系數 2914 4110 5356 7062 8718 12540 17085 22315

氣動法蘭蝶閥主要零部件材料表：

序號NO. 零件名稱 材質 C P R 1 內六角螺釘 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 2 閥蓋 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 3 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 閥座 不銹鋼+柔性石墨、PTFE 5 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 蝶板 WCB ZG1Cr18Ni2Ti ZG1Cr18Ni12Mo2Ti 7 圓柱銷 45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 下蓋 WCB ZG1Cr18Ni2Ti ZG1Cr18Ni12Mo2Ti 9 墊片 不銹鋼+柔性石墨、PTFE 10 襯套 PTFE復合軸承 11 閥體 WCB ZG1Cr18Ni2Ti ZG1Cr18Ni12Mo2Ti 12 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 13 支架 WCB WCB WCB 14 鍵 45 45 45 15 襯套 PTFE復合軸承 16 填料 柔性石墨、PTFE 17 壓蓋 WCB ZG1Cr18Ni2Ti ZG1Cr18Ni12Mo2Ti 18 氣動執行器 AT、AW系列 19 位置指示器 塑料

氣動法蘭蝶閥外形尺寸表：

氣動法蘭蝶閥外形尺寸表：

DN L H A 1.0MPa 1.6MPa D D1 D2 Z-Φd D D1 D2 Z-Φd 50 108 320 190 160 125 100 4-18 160 125 99 4-18 65 112 370 206 180 145 120 4-18 180 145 118 4-18 80 114 370 216 195 160 135 8-18 195 160 132 8-18 100 127 370 260 215 180 155 8-18 215 180 156 8-18 125 140 420 286 245 210 185 8-18 245 210 184 8-18 150 140 505 340 280 240 210 8-23 280 240 211 8-23 200 152 610 412 335 295 265 8-23 335 295 266 12-23 250 165 665 480 390 350 320 12-23 390 355 319 12-26 300 178 755 538 440 400 368 12-23 460 410 370 12-26 350 190 860 568 500 460 428 16-23 520 470 429 16-26 400 216 890 660 565 515 482 16-25 580 525 480 16-30 450 222 966 740 615 565 532 20-25 640 585 530 20-30

氣動法蘭蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。氣動法蘭蝶閥適用于溫度≤80～500℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
